HMC5883L 3 Eksen Pusula Sensörü – GY-273 Teknik Bilgi

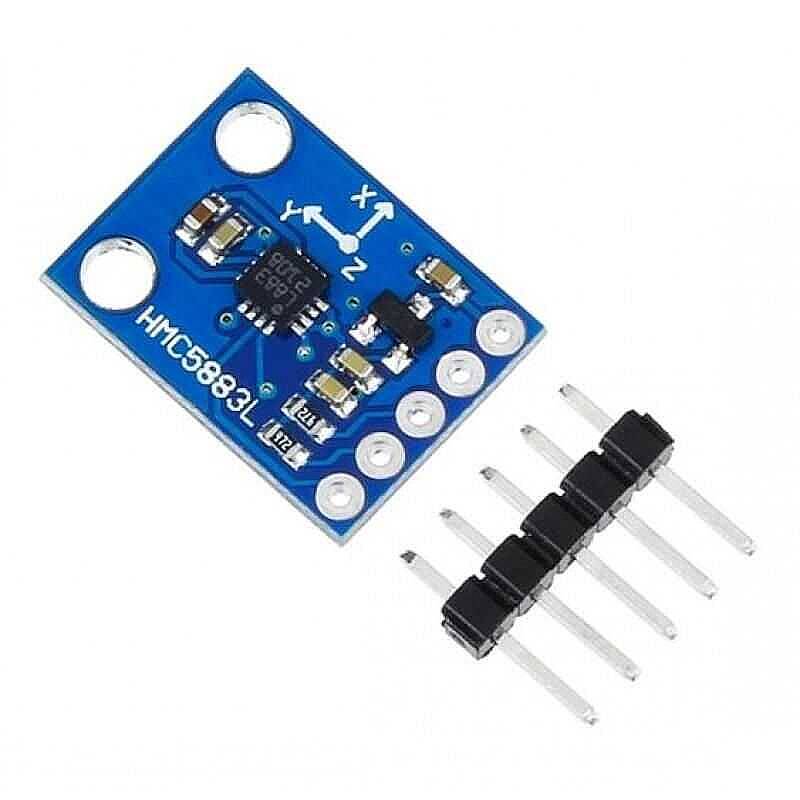

HMC5883L GY-273, manyetik alanı X, Y ve Z olmak üzere 3 eksende ölçerek yön tayini ve elektronik pusula uygulamalarında kullanılmasını sağlayan dijital manyetometre modülüdür. HMC5883L, 12-bit ADC ve I²C haberleşme arayüzüne sahiptir; Arduino, ESP32, STM32 ve Raspberry Pi gibi geliştirme kartlarıyla kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | 3 Eksen Dijital Manyetometre / Pusula |
| Modül | GY-273 |
| Sensör | HMC5883L |
| Ölçüm Ekseni | X / Y / Z |
| ADC Çözünürlüğü | 12 Bit |
| Manyetik Alan Aralığı | ±8 Gauss |
| Hassasiyet | 5 mGauss |
| Haberleşme | I²C |
| I²C Adresi | 0x1E |
| I²C Hızı | 100 kHz / 400 kHz |
| Besleme Gerilimi | Sensör: 2.16 – 3.6V |
| Dijital I/O Gerilimi | 1.71V – VDD |
| Maksimum Ölçüm Hızı | 160 Hz |
| Çalışma Sıcaklığı | -30°C ~ +85°C |
| Ölçüm Teknolojisi | AMR (Anizotropik Manyeto-Dirençli) |
HMC5883L'nin fabrika varsayılan I²C adresi 0x1E olup 100 kHz ve 400 kHz I²C hızlarını destekler. Sensörün nominal çalışma gerilimi 2.16–3.6V aralığındadır.
Çalışma Prensibi
Sensör, Dünya'nın manyetik alanını X, Y ve Z eksenlerinde ölçer. Mikrodenetleyici bu verileri I²C üzerinden okuyarak sensörün yönelimini ve uygun kalibrasyonla manyetik kuzeye göre yön bilgisini hesaplayabilir.
Manyetik alan → X/Y/Z ölçümü → 12-bit ADC → I²C → Mikrodenetleyici
HMC5883L'de dahili set/reset ve offset kompanzasyon devreleri bulunur; bu yapı sensörün manyetik ölçüm kararlılığının iyileştirilmesine yardımcı olur.
Pin Yapısı
GY-273 modüllerinde yaygın olarak:
- VCC: Besleme
- GND: Toprak
- SCL: I²C saat hattı
- SDA: I²C veri hattı
- DRDY: Veri hazır çıkışı (modüle göre bulunabilir)
Not: GY-273 adı altında farklı üreticilere ait kartlar bulunabildiğinden pin dizilimi ve kart üzerindeki regülatör/seviye dönüştürücü yapısı modele göre değişebilir.
Kullanım Alanları
- Elektronik pusula
- Robotik yön bulma
- Drone ve model araçlar
- Navigasyon sistemleri
- Mobil robotlar
- GPS destekli yön tayini
- Arduino projeleri
- ESP32 / ESP8266 uygulamaları
- STM32 projeleri
- Raspberry Pi projeleri
- Manyetik alan ölçümü
Öne Çıkan Özellikler
- 3 eksenli manyetik alan ölçümü
- 12-bit ADC
- I²C dijital haberleşme
- Düşük güç tüketimi
- Dahili self-test desteği
- Dahili set/reset devresi
- Kompakt GY-273 modül yapısı
- Mikrodenetleyicilerle kolay kullanım
- Elektronik pusula ve yön tayini uygulamalarına uygun
