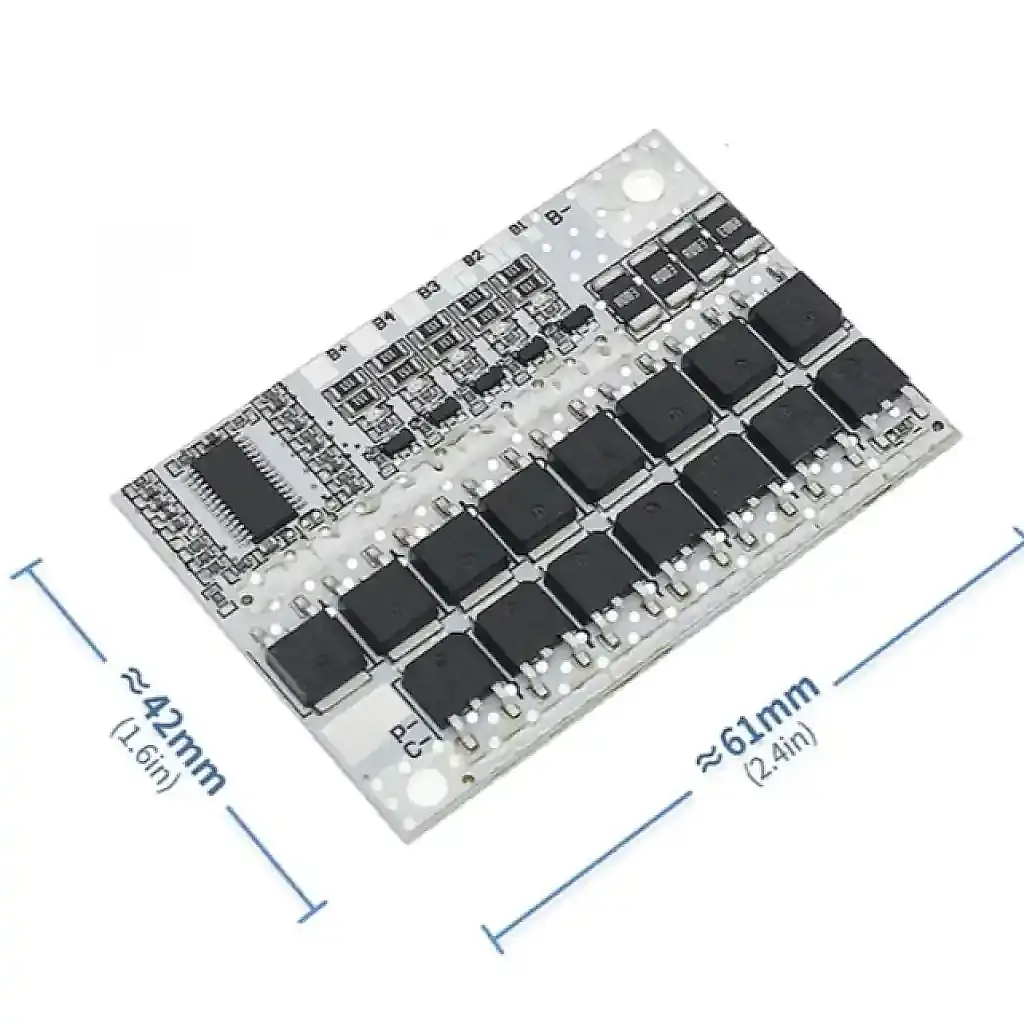

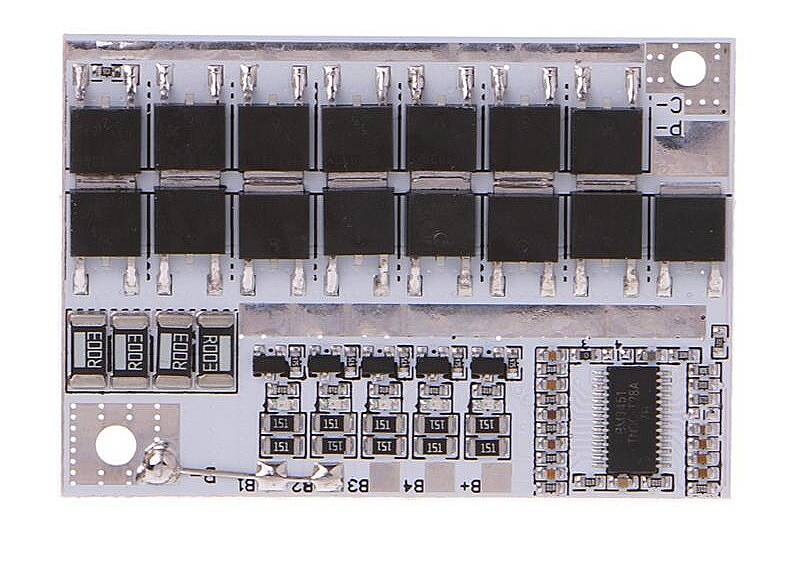

3S 100A 12.6V Balanslı Lityum Batarya BMS – Teknik Bilgi
3S 100A 12.6V Balanslı Lityum Batarya BMS, 3 adet Li-ion/LiPo hücrenin seri bağlanmasıyla oluşturulan 3S batarya paketlerini korumak ve hücreler arasındaki gerilim farklarını dengelemek amacıyla kullanılan bir Batarya Yönetim Sistemi (BMS) kartıdır. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı koruma sağlar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | 3S BMS Koruma ve Balans Kartı |
| Hücre Sayısı | 3 Seri (3S) |
| Batarya Tipi | Li-ion / LiPo |
| Nominal Batarya Gerilimi | 11.1V |
| Tam Şarj Gerilimi | 12.6V |
| Hücre Başına Şarj Gerilimi | 4.20V |
| Maksimum Deşarj Akımı | 100A* |
| Balans Fonksiyonu | Evet |
| Aşırı Şarj Koruması | Evet |
| Aşırı Deşarj Koruması | Evet |
| Aşırı Akım Koruması | Evet |
| Kısa Devre Koruması | Evet |
| Balans Gerilimi | Yaklaşık 4.20V/hücre |
| Bağlantı | B-, B1, B2, B+ ve P-/P+ |
| Kullanım | 3S Li-ion/LiPo batarya paketleri |
* 100A değeri kartın ilan edilen maksimum akım değeridir. Gerçek sürekli kullanılabilir akım; kullanılan MOSFET'lere, PCB bakır kalınlığına, soğutmaya, bağlantı kablolarına ve çalışma süresine bağlıdır.
BMS Koruma Fonksiyonları
Aşırı Şarj Koruması:
Hücre geriliminin güvenli seviyenin üzerine çıkmasını önlemek amacıyla şarj akımını keser.
Aşırı Deşarj Koruması:
Hücrelerden birinin gerilimi güvenli seviyenin altına düştüğünde bataryayı yükten ayırır.
Aşırı Akım Koruması:
Çıkış akımı belirlenen sınırı aştığında sistemi korumak amacıyla çıkışı kesebilir.
Kısa Devre Koruması:
Çıkışta kısa devre oluşması durumunda MOSFET'leri kapatarak batarya paketinin korunmasına yardımcı olur.
Hücre Balanslama:
Seri bağlı hücrelerin şarj seviyelerinin birbirine yaklaşmasını sağlar. Böylece hücrelerden birinin diğerlerinden daha yüksek gerilime ulaşmasının önüne geçilmesine yardımcı olur.
Bağlantı Terminalleri
3S BMS kartlarında genel olarak bağlantılar şu şekildedir:
| Terminal | Bağlantı |
|---|---|
| B- | 1. hücrenin negatif ucu |
| B1 | 1. ve 2. hücre arasındaki bağlantı |
| B2 | 2. ve 3. hücre arasındaki bağlantı |
| B+ | 3. hücrenin pozitif ucu |
| P- | Yük/şarj cihazı negatif |
| P+ | Yük/şarj cihazı pozitif |
Önemli: Kart üzerindeki bağlantı noktaları üreticiye göre değişebileceğinden montajdan önce PCB üzerindeki işaretler kontrol edilmelidir.
3S Batarya Yapısı
3 adet hücre seri bağlandığında:
3 × 3.7V = 11.1V nominal
3 × 4.2V = 12.6V tam şarj
Dolayısıyla bu BMS, 12.6V maksimum şarj gerilimli 3S Li-ion/LiPo batarya paketleri için kullanılabilir.
Kullanım Alanları
- Elektrikli araç ve scooter batarya paketleri
- Robotik sistemler
- RC araçlar
- Taşınabilir güç sistemleri
- LED aydınlatma sistemleri
- Elektrikli el aletleri
- Arduino / ESP32 projeleri
- Li-ion batarya paketleri
- DIY güç kaynakları
- Yüksek akım gerektiren batarya uygulamaları
Dikkat Edilmesi Gerekenler
- Yalnızca 3S Li-ion/LiPo hücre gruplarıyla kullanılmalıdır.
- Şarj için 12.6V CC/CV Li-ion şarj cihazı kullanılmalıdır.
- Seri bağlanan hücrelerin kimyasal yapısı ve kapasitesinin uyumlu olması önerilir.
- 100A değeri, kartın her koşulda sürekli 100A taşıyabileceği anlamına gelmez. Yüksek akım uygulamalarında kablo kesiti, bağlantılar ve soğutma özellikle önemlidir.
- Yanlış BMS bağlantısı bataryaya, karta veya bağlı ekipmana zarar verebilir.
- Lityum bataryalar kısa devre ve hatalı şarj durumlarında yangın riski oluşturabileceğinden montaj dikkatli yapılmalıdır.
