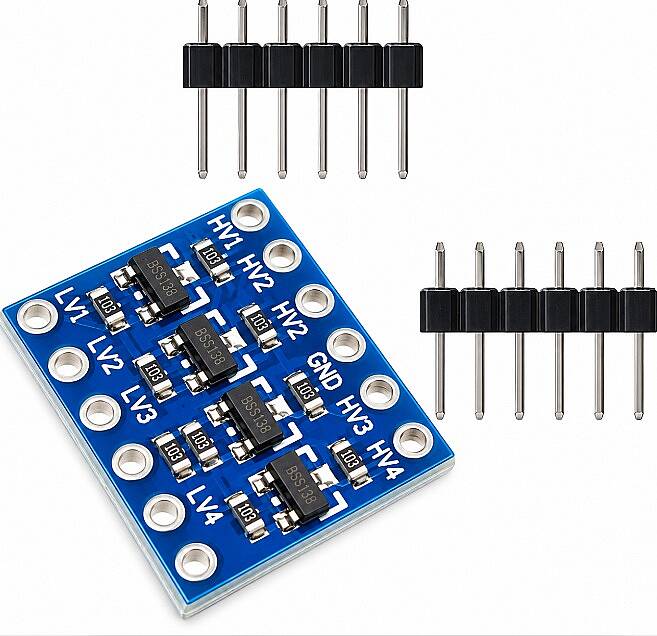

4 Kanal Lojik Gerilim Seviye Dönüştürücü 3.3V-5V (Logic Level)

4 Kanal Lojik Gerilim Seviye Dönüştürücü 3.3V-5V (Logic Level) – Teknik Bilgi

4 Kanal Lojik Gerilim Seviye Dönüştürücü, farklı çalışma gerilimlerine sahip mikrodenetleyici ve elektronik devrelerin birbirleriyle güvenli şekilde haberleşmesini sağlamak için kullanılan çift yönlü lojik seviye dönüştürme modülüdür. Özellikle 3.3V ve 5V sistemler arasında UART, I²C, SPI ve benzeri dijital haberleşme uygulamalarında kullanılır.

Teknik Özellikler

• Ürün Tipi: 4 Kanal Lojik Seviye Dönüştürücü
• Kanal Sayısı: 4
• Düşük Gerilim Tarafı: 1.8V – 3.3V
• Yüksek Gerilim Tarafı: 3.3V – 5V
• Çift Yönlü Çalışma: Evet
• Sinyal Dönüştürme: Düşük lojik ↔ yüksek lojik
• Besleme: Düşük ve yüksek gerilim tarafları ayrı beslenir
• Arayüz: Dijital GPIO
• Uyumlu Haberleşme: UART, I²C, SPI vb.
• Kanal Yapısı: 4 bağımsız kanal
• Kullanım: Arduino, ESP32, ESP8266, Raspberry Pi, STM32 ve çeşitli sensör/modüller
• Montaj: Breadboard ve jumper kablo ile kullanıma uygun

Kullanım Alanları

• Arduino 5V ↔ ESP32 3.3V bağlantıları
• Raspberry Pi ile 5V lojik cihazların haberleşmesi
• ESP8266 / ESP32 UART bağlantıları
• I²C sensör ve modüller
• SPI haberleşme uygulamaları
• Mikrodenetleyici GPIO seviye uyarlama
• 3.3V ve 5V çalışan elektronik devrelerin birbirine bağlanması

Bağlantı Mantığı

Modül üzerinde genellikle LV (Low Voltage) ve HV (High Voltage) tarafları bulunur. Düşük gerilim tarafı 3.3V sistemine, yüksek gerilim tarafı ise 5V sisteme bağlanır.

Örnek:

ESP32 3.3V → Seviye Dönüştürücü → Arduino 5V

Bu sayede farklı lojik seviyelerde çalışan iki sistemin dijital sinyalleri birbirine uyarlanabilir.
