3-5V Çizgi Lazer Diyot 5mW 650nm – RYS1230 Teknik Bilgi

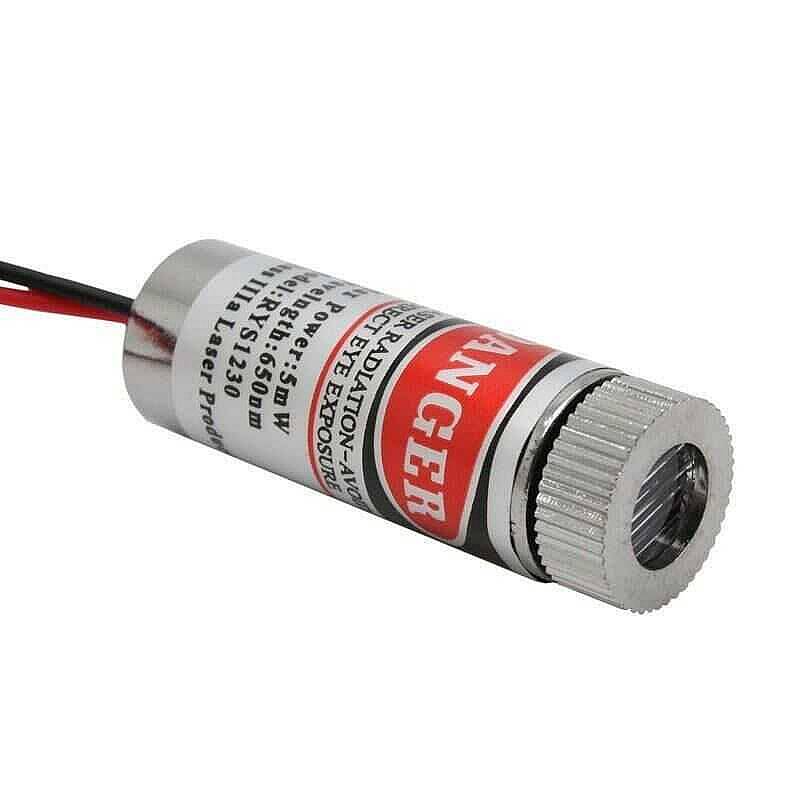

RYS1230, 650 nm dalga boyunda kırmızı lazer ışığı üreten, önündeki özel mercek sayesinde düz bir lazer çizgisi oluşturan kompakt bir lazer modülüdür. 3–5V DC ile çalışır ve çalışma alanında hizalama, konum belirleme ve işaretleme gibi uygulamalarda kullanılabilir. Merceği ayarlanarak lazer çizgisinin kalınlığı değiştirilebilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Modeli | RYS1230 |
| Ürün Tipi | Çizgi Lazer Diyot / Line Laser |
| Çalışma Gerilimi | 3–5V DC |
| Çalışma Akımı | <25 mA |
| Lazer Dalga Boyu | 650 nm |
| Lazer Rengi | Kırmızı |
| Optik Güç | 5 mW |
| Işık Formu | Düz çizgi |
| Odaklama | Ayarlanabilir mercek |
| Bağlantı | DC besleme |
| Kullanım | Hizalama, konumlandırma, işaretleme |
Ürün Özellikleri
- 🔴 650 nm kırmızı lazer
- 5 mW optik güç
- 3–5V DC ile çalışır.
- Düşük akım tüketimi (<25 mA).
- Ön merceği sayesinde düz lazer çizgisi oluşturur.
- Mercek ayarlanarak çizgi kalınlığı değiştirilebilir.
- Arduino, ESP32, STM32 ve diğer mikrodenetleyici projelerinde kullanılabilir.
Kullanım Alanları
- Lazer hizalama uygulamaları
- Çalışma alanında konum belirleme
- Robotik projeler
- CNC ve mekanik sistemlerde referans çizgisi
- Ölçüm ve işaretleme sistemleri
- Arduino / ESP32 / STM32 projeleri
- Eğitim ve prototipleme uygulamaları
- Kamera destekli görüntüleme ve algılama sistemleri
Çalışma Prensibi
Modüle 3–5V DC besleme uygulandığında lazer diyot kırmızı ışık üretir. Ön bölümde bulunan optik mercek, lazer ışığını nokta yerine çizgi şeklinde yayarak çalışma yüzeyinde görünür bir referans çizgisi oluşturur. Mercek ayarı değiştirilerek çizginin görünümü ve kalınlığı ayarlanabilir.
Önemli Not
Bu ürün lazer kesim veya malzeme yakma amacıyla tasarlanmış bir lazer değildir. Daha çok hizalama, bölge belirleme ve referans çizgisi oluşturma amacıyla kullanılmalıdır. Lazer ışığını doğrudan göze tutmayın ve yansıtıcı yüzeylere karşı dikkatli kullanın.
