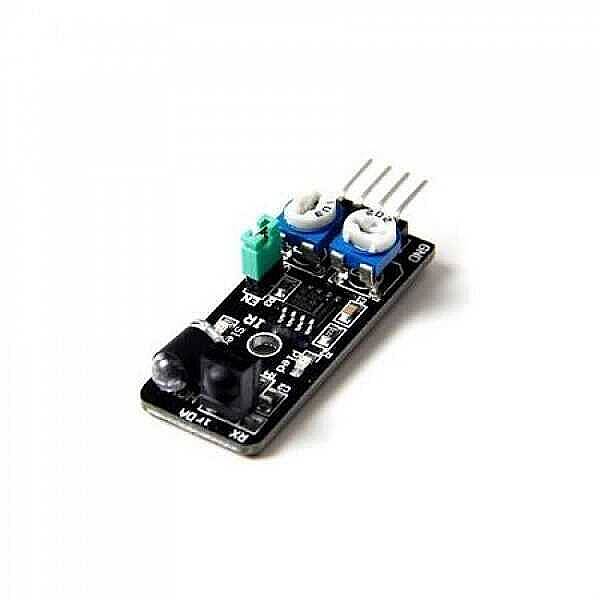

38kHz IR Alıcı Verici Tekli Sensör Kartı – Teknik Bilgi
38kHz IR Alıcı Verici Tekli Sensör Kartı, kızılötesi ışık kullanarak önündeki cisimleri temassız olarak algılayan, Arduino ve diğer mikrodenetleyicilerle kolayca kullanılabilen bir sensör modülüdür. Modül, 38 kHz modüle edilmiş IR sinyali kullanır ve bir cisim algılandığında dijital çıkışını LOW (lojik 0) seviyesine çeker.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | IR Alıcı – Verici Sensör Kartı |
| Çalışma Frekansı | 38 kHz |
| Besleme Gerilimi | 3.3 – 5V DC |
| Algılama Mesafesi | Yaklaşık 2 – 40 cm |
| Çıkış Tipi | Dijital |
| Algılama Çıkışı | LOW (Lojik 0) |
| IR Alıcı | TSOP4038 |
| Mesafe Ayarı | Trimpot ile ayarlanabilir |
| Frekans Ayarı | Trimpot ile ayarlanabilir |
| Aktivasyon | EN pini |
| Kart Boyutu | Yaklaşık 44 × 18 mm |
| Montaj | PCB montaj delikleri |
Çalışma Prensibi
Kart üzerindeki IR verici, 38 kHz frekansında kızılötesi ışık gönderir. Önünde bir cisim bulunduğunda bu ışığın bir bölümü yüzeyden yansıyarak IR alıcı tarafından algılanır. Elektronik devre bu sinyali işleyerek OUT çıkışını LOW seviyesine getirir. Algılama mesafesi kart üzerindeki trimpot kullanılarak ayarlanabilir.
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VCC | 3.3V veya 5V DC besleme |
| GND | Şase / toprak bağlantısı |
| OUT | Dijital sensör çıkışı |
| EN | Sensörü etkinleştirme pini |
OUT, Arduino, ESP32, STM32 gibi mikrodenetleyicilerin dijital girişlerine bağlanabilir. EN pini uygun şekilde etkinleştirildiğinde sensör çalışır.
Kullanım Alanları
- Arduino projeleri
- ESP32 / ESP8266 projeleri
- STM32 ve diğer mikrodenetleyiciler
- Robotik sistemler
- Engel ve nesne algılama
- Temassız anahtarlama
- Otomasyon sistemleri
- Yakınlık algılama
- Eğitim ve elektronik projeleri
Öne Çıkan Özellikler
- 38 kHz IR teknolojisi
- 3.3V ve 5V ile uyumlu
- Ayarlanabilir algılama mesafesi
- Dijital çıkış
- Kompakt PCB tasarımı
- Mikrodenetleyicilerle kolay bağlantı
- Yaklaşık 2–40 cm algılama aralığı
Not: Algılama mesafesi; cismin rengi, yüzey yapısı, yansıtıcılığı ve sensöre göre açısı gibi faktörlerden etkilenebilir. Özellikle koyu veya ışığı az yansıtan yüzeylerde menzil azalabilir.
