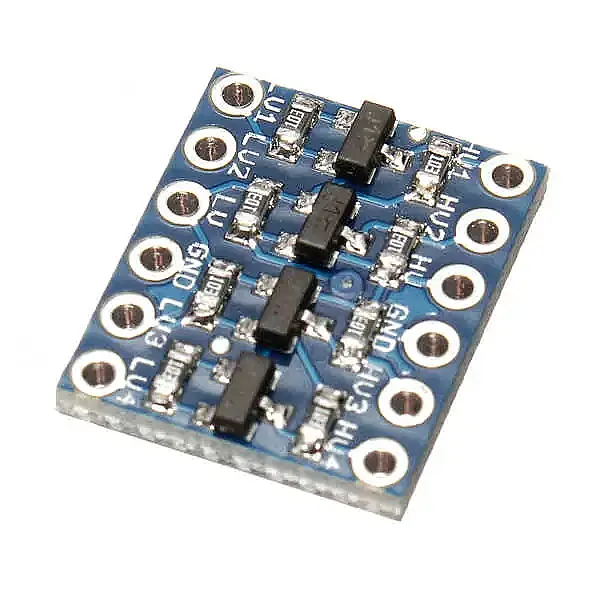

Lojik Gerilim Seviye Dönüştürücü (3.3 V-5 V) - Logic Level Converter

Lojik Gerilim Seviye Dönüştürücü 3.3V – 5V (Logic Level Converter)

Ürün Açıklaması:
Lojik Gerilim Seviye Dönüştürücü, farklı çalışma gerilimlerine sahip mikrodenetleyici ve elektronik devrelerin birbirleriyle güvenli şekilde haberleşmesini sağlamak için kullanılır. 3.3V ve 5V lojik seviyeleri arasında çift yönlü sinyal dönüşümü yapabilir. Arduino, Raspberry Pi, ESP8266, ESP32 ve çeşitli sensör/modül uygulamalarında kullanılabilir.

Teknik Özellikler

• Ürün Tipi: Lojik Gerilim Seviye Dönüştürücü
• Logic Seviye: 3.3V ↔ 5V
• Kanal Sayısı: 4 Kanal
• Dönüşüm: Çift yönlü (Bi-Directional)
• Çalışma Gerilimi (LV): 1.8V – 3.3V
• Çalışma Gerilimi (HV): 3.3V – 5V
• Düşük Gerilim Girişi: LV
• Yüksek Gerilim Girişi: HV
• Besleme: LV ve HV taraflarından ayrı referans gerilim
• Bağlantı: Pin header
• Kart Yapısı: Kompakt PCB modül
• Kanal Yapısı: 4 bağımsız lojik kanal
• Kullanım: Dijital haberleşme ve lojik sinyal dönüştürme

Pinler

LV Tarafı

• LV – Düşük gerilim beslemesi
• LV1 – Kanal 1
• LV2 – Kanal 2
• LV3 – Kanal 3
• LV4 – Kanal 4
• GND – Toprak

HV Tarafı

• HV – Yüksek gerilim beslemesi
• HV1 – Kanal 1
• HV2 – Kanal 2
• HV3 – Kanal 3
• HV4 – Kanal 4
• GND – Toprak

Kullanım Alanları

• Arduino ↔ Raspberry Pi bağlantıları
• Arduino ↔ ESP8266 / ESP32
• 3.3V sensör ↔ 5V mikrodenetleyici
• I²C haberleşme
• UART/seri haberleşme
• SPI uygulamaları
• LCD ve ekran modülleri
• Çeşitli sensör ve haberleşme modülleri
• Mikrodenetleyici projeleri

Önemli Not

Bu modül güç kaynağı veya voltaj regülatörü değildir. Yalnızca dijital lojik sinyallerin farklı gerilim seviyeleri arasında uyumlandırılması amacıyla kullanılır. LV ve HV besleme gerilimleri doğru bağlanmalıdır.
