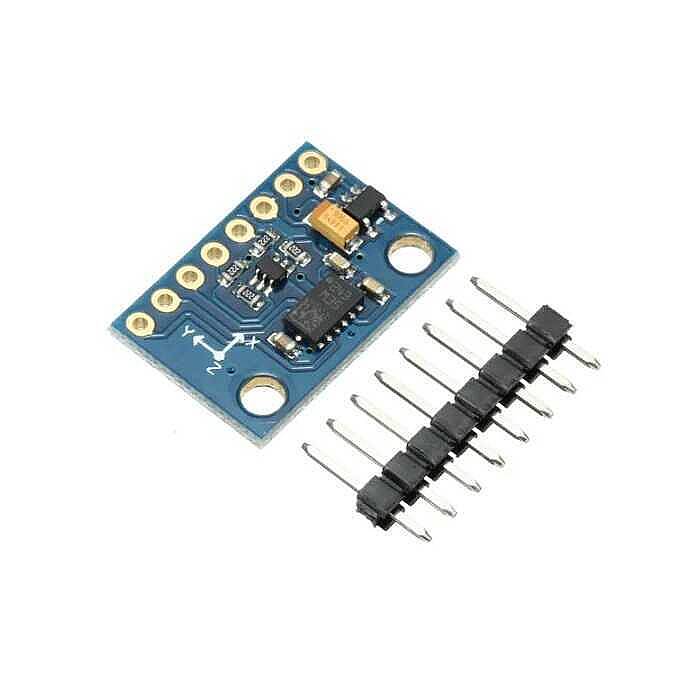

GY-511 LSM303DLHC Pusula 3 Eksen Manyetometre Modülü – Teknik Bilgiler
Ürün Açıklaması
GY-511 LSM303DLHC, üç eksenli manyetometre ve üç eksenli ivmeölçeri tek bir modülde birleştiren bir sensör kartıdır. Dijital pusula, yön belirleme, hareket algılama ve eğim ölçümü gibi uygulamalarda kullanılabilir.
I²C haberleşme arayüzü sayesinde Arduino, ESP32, STM32 ve Raspberry Pi gibi geliştirme kartlarıyla birlikte kullanılabilir. Kompakt tasarımıyla robotik, navigasyon, eğitim ve elektronik prototipleme projeleri için uygundur.
Teknik Özellikler
Ürün Modeli: GY-511
Sensör Entegresi: LSM303DLHC
Sensör Tipi: 3 eksen ivmeölçer ve 3 eksen manyetometre
İvme Ölçüm Aralıkları: ±2g, ±4g, ±8g, ±16g
Manyetik Alan Ölçüm Aralıkları: ±1,3 / ±1,9 / ±2,5 / ±4,0 / ±4,7 / ±5,6 / ±8,1 Gauss
Veri Çözünürlüğü: 16 bit
Haberleşme Arayüzü: I²C
I²C Haberleşme Hızı: 100 kHz / 400 kHz
Besleme Gerilimi: Modül tasarımına bağlı olarak 3–5 V DC
Bağlantı Pinleri: VIN, GND, SDA, SCL ve yardımcı sinyal pinleri
Uyumlu Platformlar: Arduino, ESP32, STM32 ve Raspberry Pi
Kullanım Alanları
Dijital pusula ve yön bulma sistemleri
Robotik navigasyon projeleri
Drone ve otonom araç uygulamaları
Eğim ve hareket algılama sistemleri
Elektronik denge ve yön kontrolü
Arduino ve ESP32 tabanlı projeler
Eğitim ve prototipleme çalışmaları
Ürün Avantajları
İvme ve manyetik alan ölçümünü tek modülde birleştirir.
I²C arayüzüyle mikrodenetleyicilere kolayca bağlanabilir.
Farklı ivme ve manyetik alan ölçüm aralıklarını destekler.
Kompakt yapısı sayesinde gömülü sistemlere entegre edilebilir.
İvmeölçer ve manyetometre verileri birlikte değerlendirilerek eğim telafili pusula uygulamaları geliştirilebilir.
