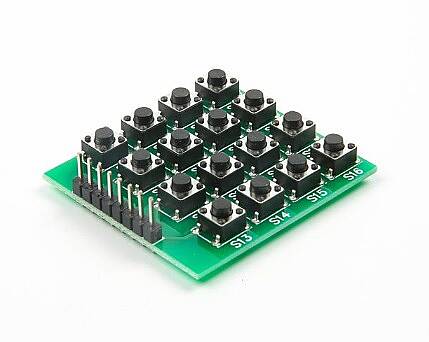

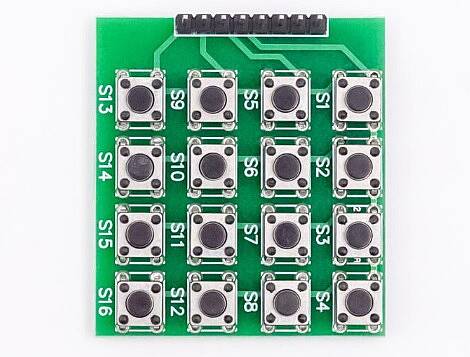

16 Butonlu 4×4 Matrix Tuş Takımı

16 Butonlu 4×4 Matrix Tuş Takımı

16 Butonlu 4×4 Matrix Tuş Takımı, Arduino, ESP32, STM32, Raspberry Pi ve diğer mikrodenetleyici tabanlı projelerde kullanıcıdan sayısal veya komut girişleri almak için kullanılan kompakt bir mekanik keypad modülüdür.

4 satır ve 4 sütundan oluşan matris yapısı sayesinde toplam 16 adet buton yalnızca 8 dijital pin kullanılarak kontrol edilebilir. Her buton basıldığında ilgili satır ve sütun hattını birbirine bağlar. Mikrodenetleyici, satır ve sütunları tarayarak hangi tuşa basıldığını belirler.

Öne Çıkan Özellikler

• 16 adet bağımsız buton
• 4×4 matris bağlantı yapısı
• Yalnızca 8 GPIO pini ile kontrol
• PCB üzerine monte edilmiş mekanik tactile switch butonlar
• Bas-bırak (momentary) çalışma yapısı
• Standart 2.54 mm pin aralığı
• Arduino ve çeşitli mikrodenetleyicilerle uyumlu
• Harici besleme gerektirmeyen pasif yapı
• Kompakt PCB tasarımı
• Satır/sütun tarama yöntemiyle çalışma
• Arduino'da Keypad kütüphanesi ile kolay kullanım

Teknik Özellikler

Pin Yapısı

8 pinli bağlantı üzerinden:

• 4 pin: Satır bağlantıları
• 4 pin: Sütun bağlantıları
