LilyPad Coin PCB – LilyPad CR2032 Batarya Yuvası
Ürün Açıklaması:
LilyPad Coin PCB, giyilebilir elektronik ve e-tekstil projelerinde CR2032 3V düğme pil kullanmak için tasarlanmış kompakt bir batarya yuvasıdır. LilyPad kartlarına ve diğer düşük güç tüketimli devrelere kolayca bağlanabilir; üzerindeki geniş bağlantı noktaları sayesinde iletken ip ile doğrudan kumaşa dikilebilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | LilyPad Coin Cell Batarya Yuvası |
| Uyumlu Pil | CR2032 |
| Pil Tipi | 3V Lityum Düğme Pil |
| Pil Çapı | 20 mm |
| Nominal Gerilim | 3V |
| Bağlantı Noktası | 4 adet |
| Pozitif Bağlantı | 2 adet (+) |
| Negatif Bağlantı | 2 adet (-) |
| Montaj | Dikilebilir / Lehimlenebilir |
| Açma/Kapama | Sürgülü anahtar(anahtarlı versiyon) |
| Kullanım | Giyilebilir elektronik / E-Tekstil |
| PCB Yapısı | Kompakt, yuvarlak LilyPad tasarımı |

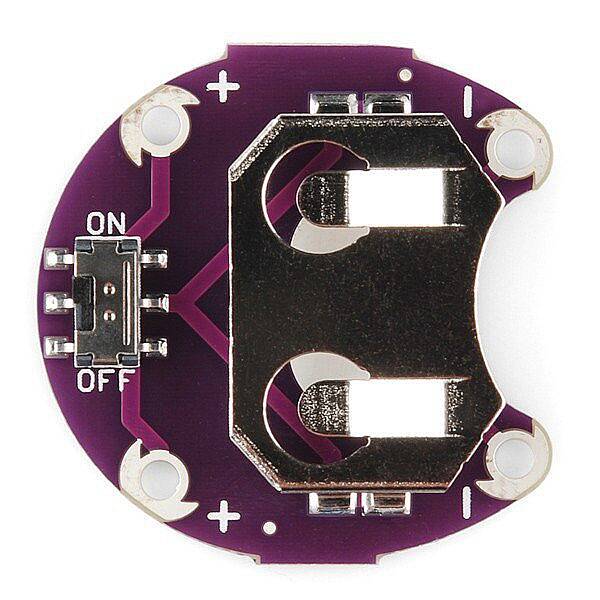

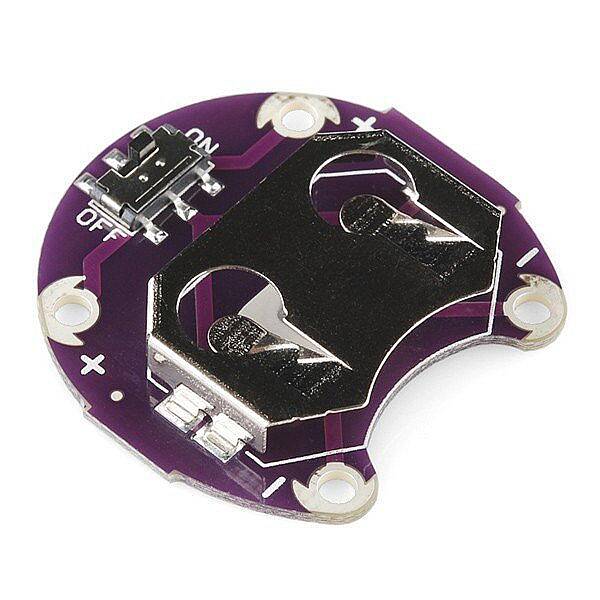

SparkFun'ın anahtarlı LilyPad Coin Cell Holder versiyonunda 20 mm CR2032 pil yuvası, iki pozitif ve iki negatif olmak üzere dört dikilebilir bağlantı noktası ve güç kontrolü için dahili sürgülü anahtar bulunur.
Kullanım Alanları
- LilyPad Arduino projeleri
- Giyilebilir elektronik
- E-tekstil projeleri
- Elektronik kıyafetler
- LED'li tekstil uygulamaları
- Akıllı aksesuarlar
- Kostüm ve cosplay projeleri
- Düşük güç tüketimli sensör projeleri
- Eğitim ve maker uygulamaları
Bağlantı
+ Pad: Devrenin VCC / pozitif besleme hattına bağlanır.
− Pad: Devrenin GND / negatif hattına bağlanır.
CR2032 pil, pozitif (+) yüzü yukarı bakacak şekilde takılmalıdır.
Önemli Not
CR2032 standart olarak 3V ve şarj edilemeyen bir düğme pildir; bu nedenle bu yuva ile kullanılan pilin şarj edilmeye çalışılmaması gerekir. Ayrıca CR2032 piller yüksek akım gerektiren devreler yerine düşük güç tüketimli uygulamalar için daha uygundur.
