ESP32-C6 1.47" LCD Ekranlı Geliştirme Board – Wi-Fi 6 & Bluetooth
ESP32-C6-LCD-1.47, ESP32-C6 tabanlı; 2.4 GHz Wi-Fi 6, Bluetooth 5 LE, Zigbee 3.0 ve Thread desteğini 1.47 inç renkli LCD ekranla birleştiren kompakt bir geliştirme kartıdır. HMI, IoT, akıllı ev ve taşınabilir ekranlı uygulamalar için uygundur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Mikrodenetleyici | ESP32-C6FH4 |
| İşlemci | 32-bit RISC-V |
| Maks. Frekans | 160 MHz |
| Düşük Güç Çekirdeği | 20 MHz |
| ROM | 320 KB |
| HP SRAM | 512 KB |
| LP SRAM | 16 KB |
| Flash Bellek | 4 MB |
| Wi-Fi | 2.4 GHz Wi-Fi 6 |
| Wi-Fi Standardı | 802.11 ax/b/g/n |
| Bluetooth | Bluetooth 5 LE |
| 802.15.4 | Desteklenir |
| Zigbee | Zigbee 3.0 |
| Thread | Desteklenir |
| LCD | 1.47" Renkli LCD |
| LCD Çözünürlüğü | 172 × 320 piksel |
| Renk | 262K |
| LCD Arayüzü | SPI |
| LCD Sürücü | ST7789 ailesi |
| TF Kart | Var |
| USB | Full-Speed USB |
| USB Konnektörü | USB Type-C |
| GPIO | 18 Pin header |
| ADC | 12-bit |
| I²C | Desteklenir |
| I²S | Desteklenir |
| UART | Desteklenir |
| PWM | Desteklenir |
| RGB LED | Var |
| Anten | Dahili seramik anten |
| Besleme | USB Type-C |
| Mantık Seviyesi | 3.3 V |
Bu teknik değerler özellikle ESP32-C6-LCD-1.47 modeline aittir.

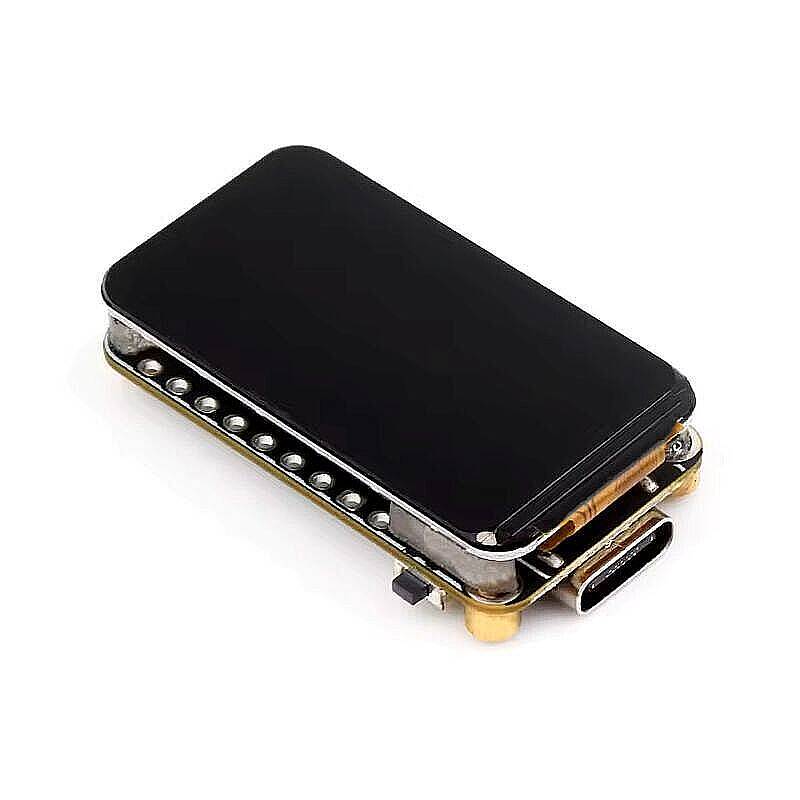

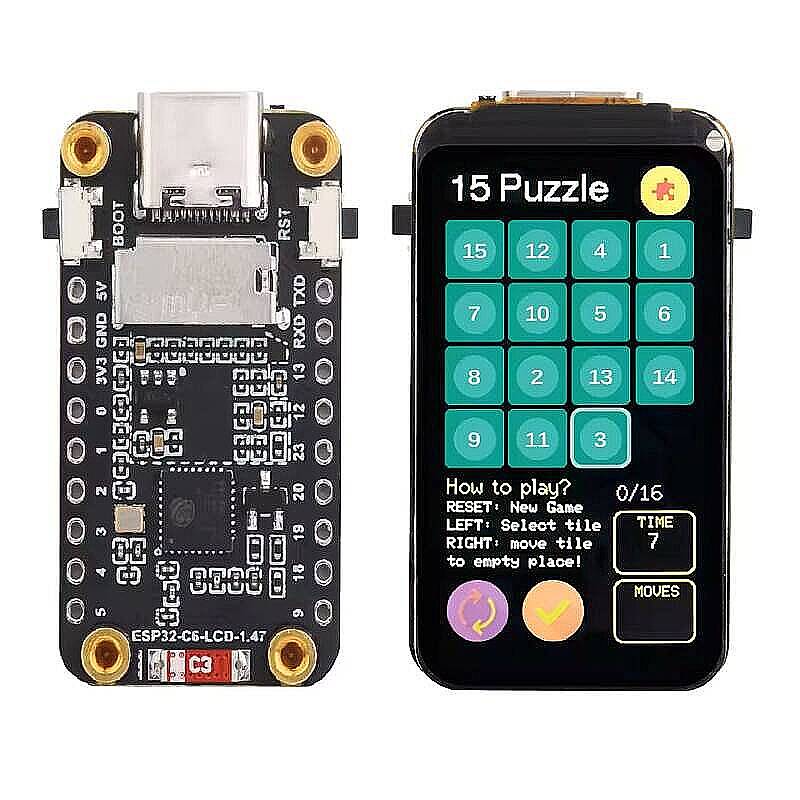

LCD Ekran
- Ekran boyutu: 1.47 inç
- Çözünürlük: 172 × 320 piksel
- Renk: 262K
- Arayüz: SPI
- Ekran sürücüsü: ST7789 ailesi
- LVGL gibi grafik arayüz kütüphaneleriyle kullanılabilir.

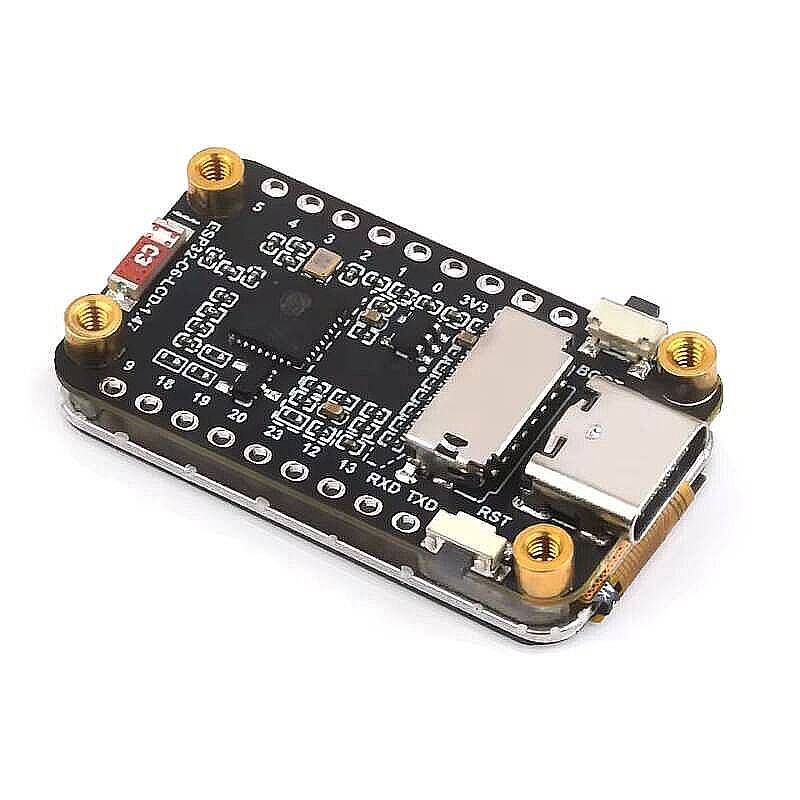

Diğer Donanım Özellikleri
- TF/MicroSD kart yuvası: Görsel, dosya, ikon ve font gibi verilerin harici olarak depolanmasını sağlar.
- RGB LED: Durum göstergesi ve görsel efektlerde kullanılabilir.
- USB Type-C: Programlama, seri haberleşme ve güç bağlantısı için kullanılabilir.

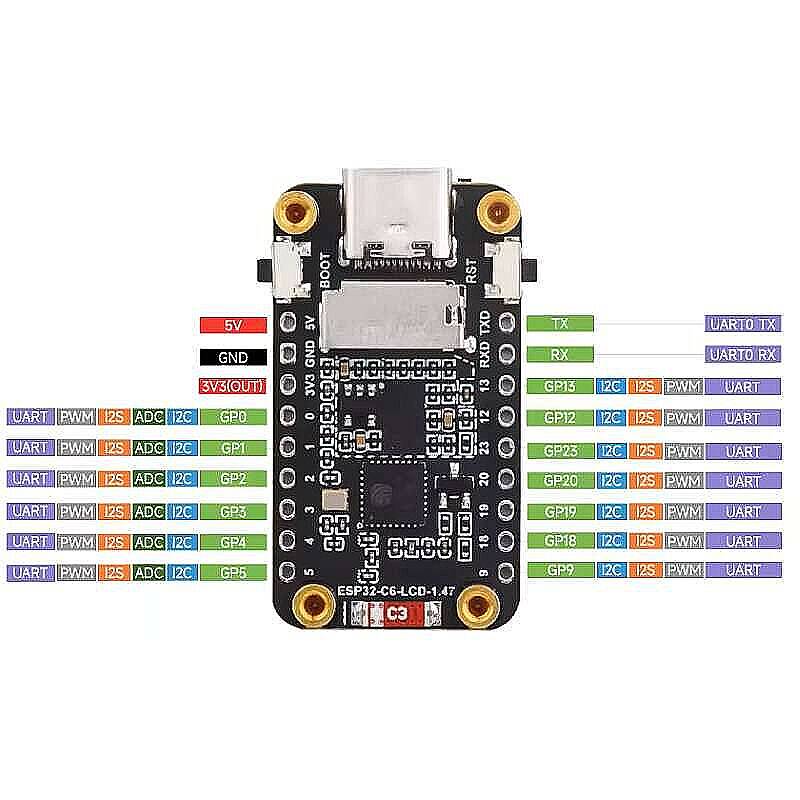

- 18 pin GPIO header: ADC, I²C, I²S, UART, PWM ve genel amaçlı I/O bağlantıları için kullanılabilir.
- BOOT ve RESET butonları bulunur.
Öne Çıkan Özellikler
- Wi-Fi 6 (2.4 GHz)
- Bluetooth 5 LE
- Zigbee 3.0 ve Thread
- 160 MHz RISC-V işlemci
- 4 MB Flash
- 512 KB yüksek performans SRAM
- 1.47" 172 × 320 LCD
- TF/MicroSD kart desteği
- USB Type-C
- Dahili RGB LED
- Dahili seramik anten
- Düşük güç tüketimi
- LVGL grafik arayüz desteği
Kullanım Alanları
- IoT cihazları
- Akıllı ev sistemleri
- Mini HMI uygulamaları
- Wi-Fi veri göstergeleri
- Sensör izleme
- Taşınabilir ölçüm cihazları
- Akıllı kontrol panelleri
- Zigbee ve Thread uygulamaları
- Robotik projeler
- Endüstriyel otomasyon
- Grafiksel kullanıcı arayüzleri
Ürün Açıklaması
ESP32-C6 1.47" LCD Ekranlı Geliştirme Board, 160 MHz RISC-V işlemci, 2.4 GHz Wi-Fi 6 ve Bluetooth 5 LE kablosuz bağlantı özelliklerini kompakt bir renkli LCD ekranla bir araya getirir. 172 × 320 piksel 1.47 inç LCD, TF kart yuvası, RGB LED ve USB Type-C bağlantısı sayesinde ekranlı IoT, HMI, akıllı ev ve taşınabilir elektronik projelerinde kullanılabilir. Ayrıca Zigbee 3.0 ve Thread desteği sayesinde yeni nesil kablosuz otomasyon uygulamalarına da uygundur.
