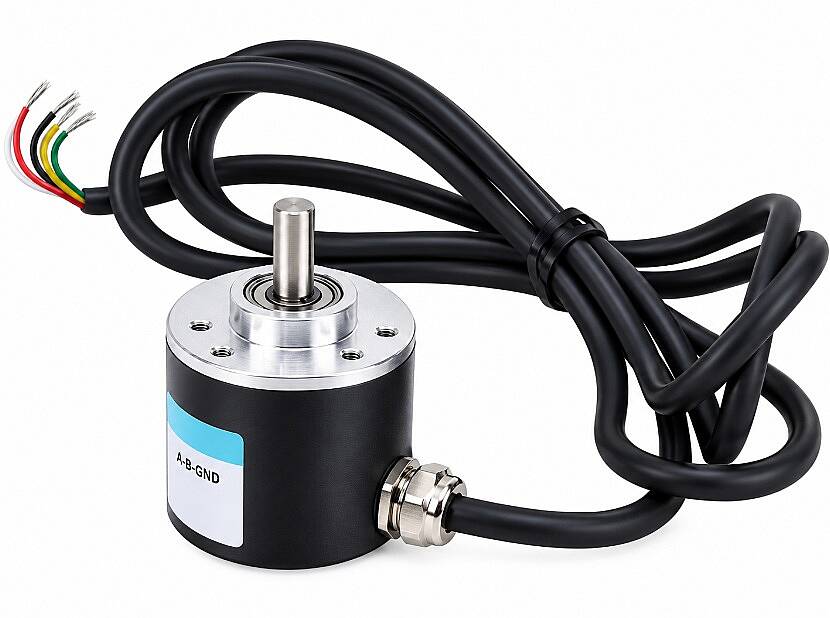

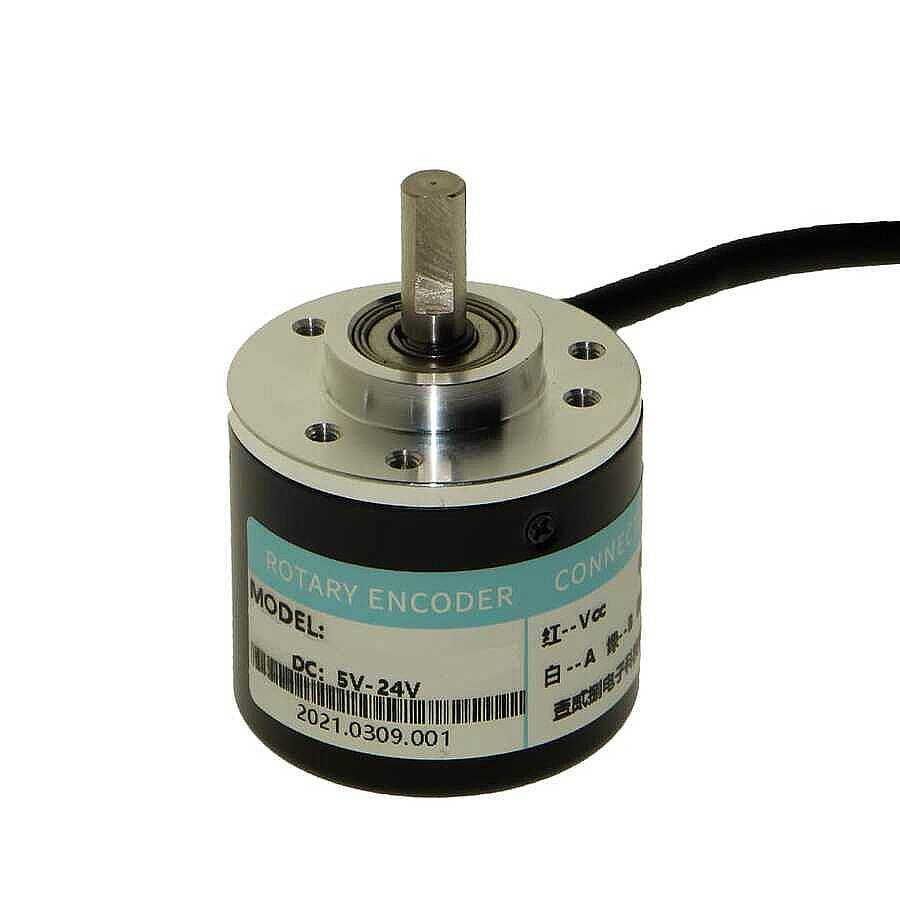

Artımlı Optik Döner Enkoder - 5-24V/DC 600 Darbe
Artımlı Optik Döner Enkoder, dönen bir milin hareketini elektriksel darbelere dönüştürerek dönme hızı, dönüş yönü ve hareket miktarının algılanmasını sağlayan endüstriyel tip bir sensördür. 600 darbe/devir (PPR) çözünürlüğü sayesinde hassas hareket ve hız kontrolü gerektiren otomasyon, motor kontrolü ve makine uygulamalarında kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Artımlı Optik Döner Enkoder
- Çalışma Prensibi: Optik
- Çözünürlük: 600 PPR (Darbe/Devir)
- Çalışma Gerilimi: 5V - 24V DC
- Çıkış Tipi: Dijital darbe
- Çıkış Kanalları: A ve B
- Yön Algılama: A/B faz farkı ile
- Sinyal Tipi: Kare dalga
- Ölçüm: Dönüş hızı, yön ve hareket miktarı
- Besleme Tipi: DC
- Montaj: Döner mil üzerinden mekanik bağlantı
- Kullanım Tipi: Endüstriyel ve otomasyon uygulamaları
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VCC | 5-24V DC besleme |
| GND | Toprak bağlantısı |
| A | Birinci darbe çıkışı |
| B | İkinci darbe çıkışı / yön algılama |
Kullanım Alanları
- Motor hız ölçümü
- Servo motor sistemleri
- Step motor uygulamaları
- CNC makineleri
- Konveyör sistemleri
- Endüstriyel otomasyon
- Robotik sistemler
- PLC uygulamaları
- Hareket kontrol sistemleri
- Pozisyon algılama
- Paketleme makineleri
- Üretim ve makine otomasyonu
Çalışma Prensibi
Enkoder mili döndükçe optik algılama sistemi elektriksel darbe sinyalleri üretir. 600 PPR çözünürlük, milin bir tam turunda 600 darbe üretilmesini sağlar. A ve B kanallarındaki sinyaller arasındaki faz farkı kullanılarak dönüş yönü belirlenebilir. Darbe frekansı ölçülerek milin dönme hızı hesaplanabilir.
Not: Enkoderin bağlanacağı PLC, motor sürücüsü veya kontrol kartının giriş gerilimi ve sinyal seviyesi kontrol edilmelidir. 5-24V DC geniş besleme aralığı sayesinde farklı endüstriyel kontrol sistemlerinde kullanılabilir.
