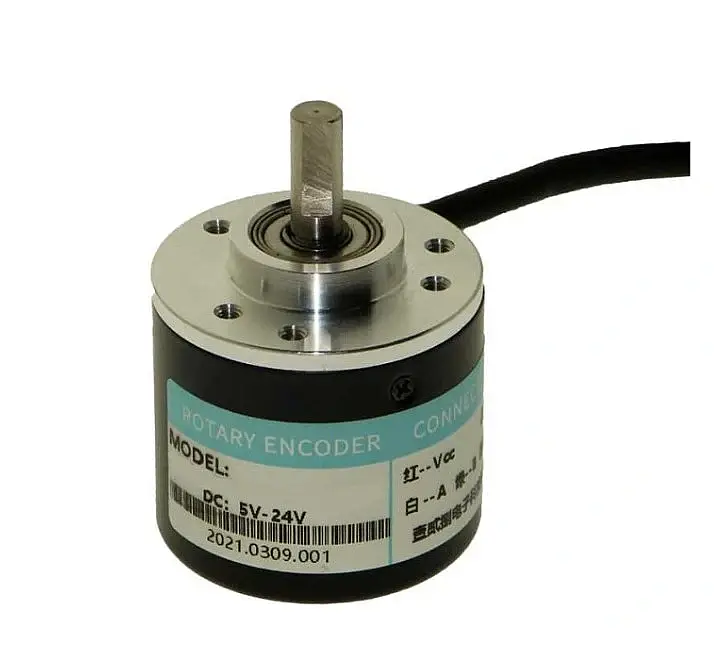

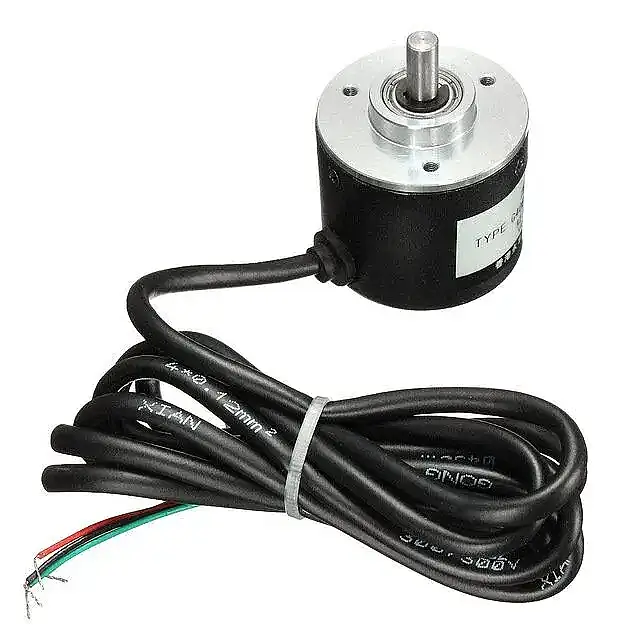

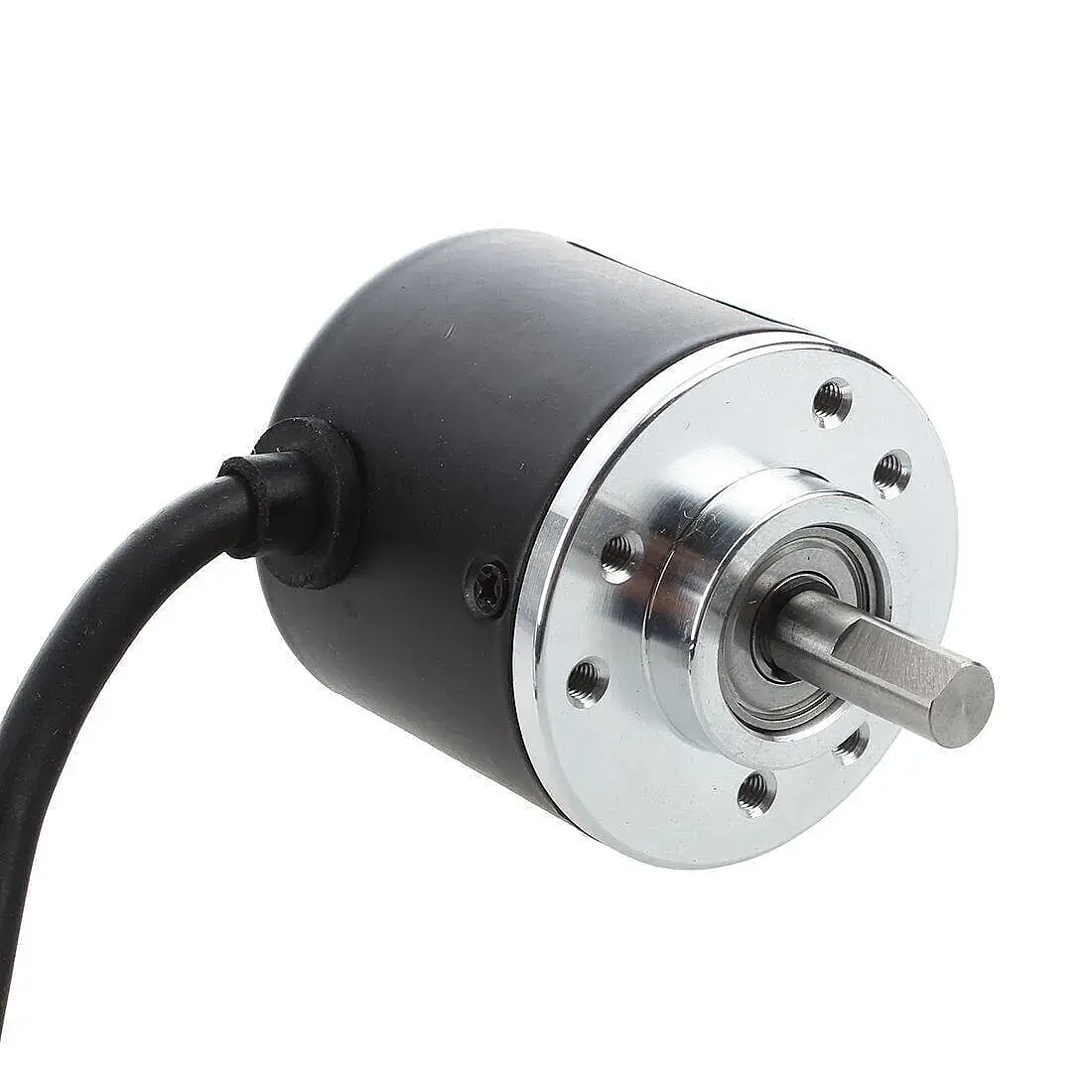

Artımlı Optik Döner Enkoder - 5-24V/DC 360 Darbe
Artımlı Optik Döner Enkoder, dönen bir milin hareketini elektriksel darbelere dönüştürerek dönme hızı, yönü ve hareket miktarının algılanmasını sağlayan endüstriyel tip bir sensördür. 360 darbe/devir (PPR) çözünürlüğü sayesinde motor kontrolü, otomasyon, CNC ve hareket kontrol uygulamalarında kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Artımlı Optik Döner Enkoder
- Çalışma Prensibi: Optik
- Çözünürlük: 360 PPR (Darbe/Devir)
- Çalışma Gerilimi: 5V - 24V DC
- Çıkış Tipi: Dijital darbe
- Çıkış Kanalları: A ve B
- Yön Algılama: A/B faz farkı ile
- Ölçüm: Devir, dönüş hızı ve yön
- Besleme: DC
- Sinyal Yapısı: Faz farkı bulunan kare dalga sinyalleri
- Kullanım Tipi: Endüstriyel ve otomasyon uygulamaları
- Montaj: Döner mil üzerinden mekanik bağlantı
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VCC | 5-24V DC besleme |
| GND | Toprak bağlantısı |
| A | Enkoder darbe çıkışı |
| B | Yön algılama için ikinci kanal |
Kullanım Alanları
- Motor hız ölçümü
- Motor yön kontrolü
- Servo motor sistemleri
- Step motor uygulamaları
- CNC makineleri
- Konveyör sistemleri
- Endüstriyel otomasyon
- Robotik sistemler
- Hareket kontrol uygulamaları
- PLC sistemleri
- Paketleme ve üretim makineleri
- Pozisyon algılama sistemleri
Çalışma Prensibi
Enkoderin mili döndüğünde optik algılama sistemi elektriksel darbeler üretir. 360 PPR çözünürlükte milin bir tam dönüşünde 360 darbe elde edilir. A ve B kanallarındaki sinyallerin faz ilişkisi kullanılarak dönüş yönü belirlenebilir. Darbelerin frekansı ölçülerek milin dönme hızı hesaplanabilir.
Not: Enkoderin bağlanacağı PLC, motor sürücüsü veya kontrol kartının giriş sinyal seviyeleri kontrol edilmelidir. 5-24V DC besleme aralığında çalışabilmesi, farklı endüstriyel kontrol sistemleriyle kullanım esnekliği sağlar.
