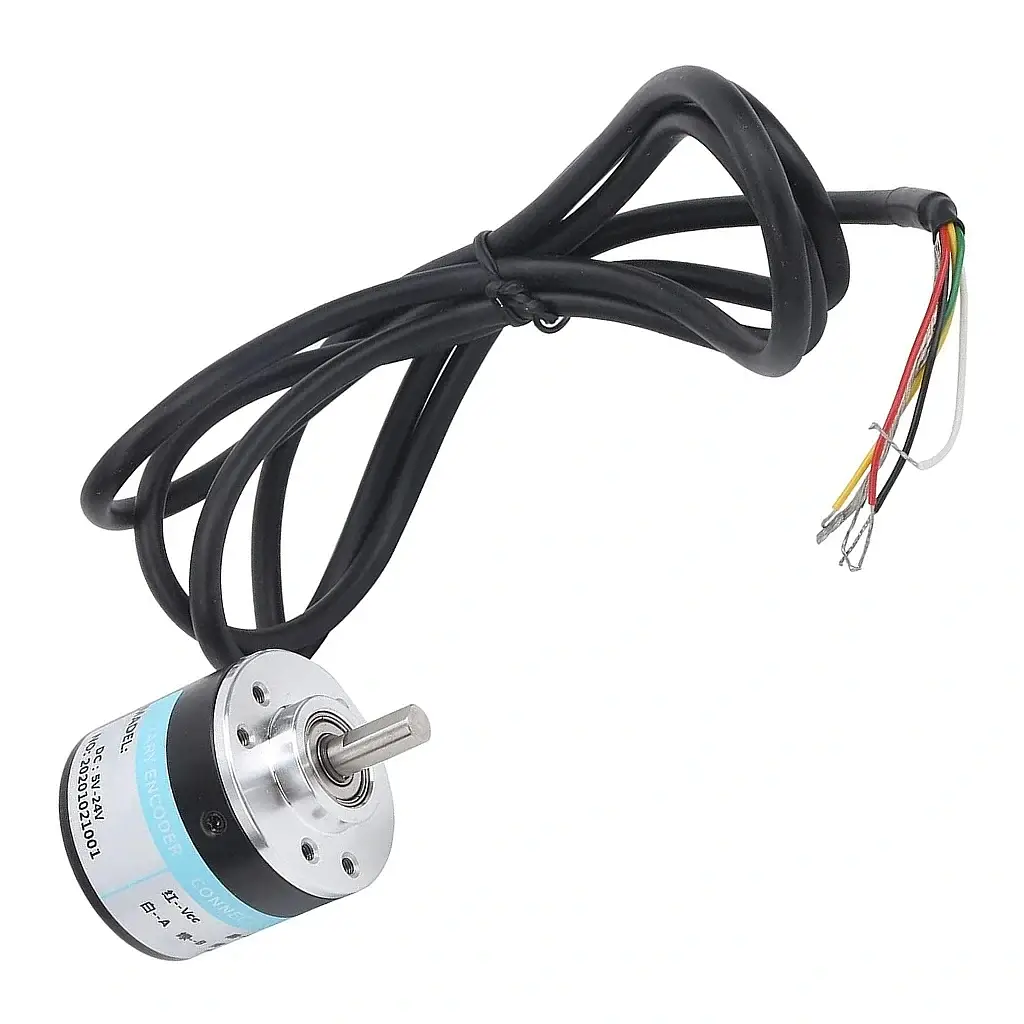

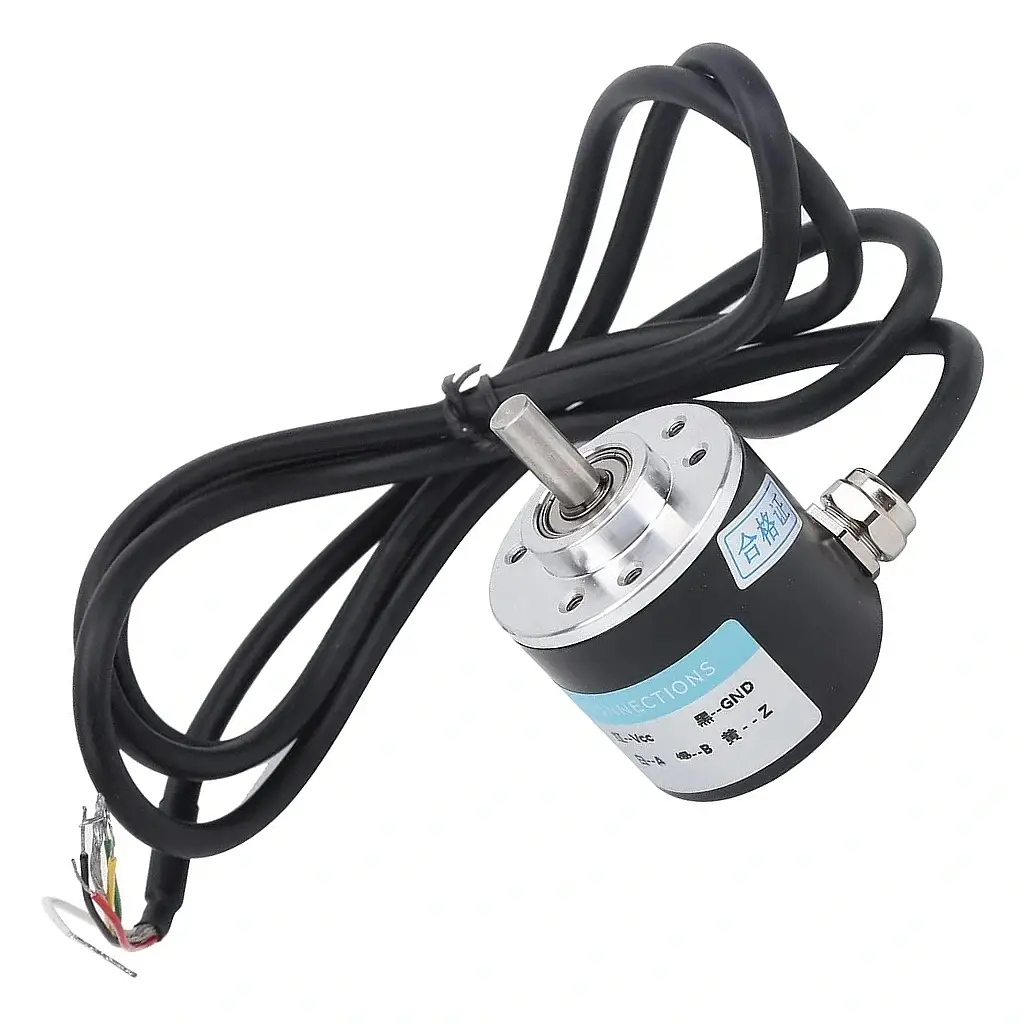

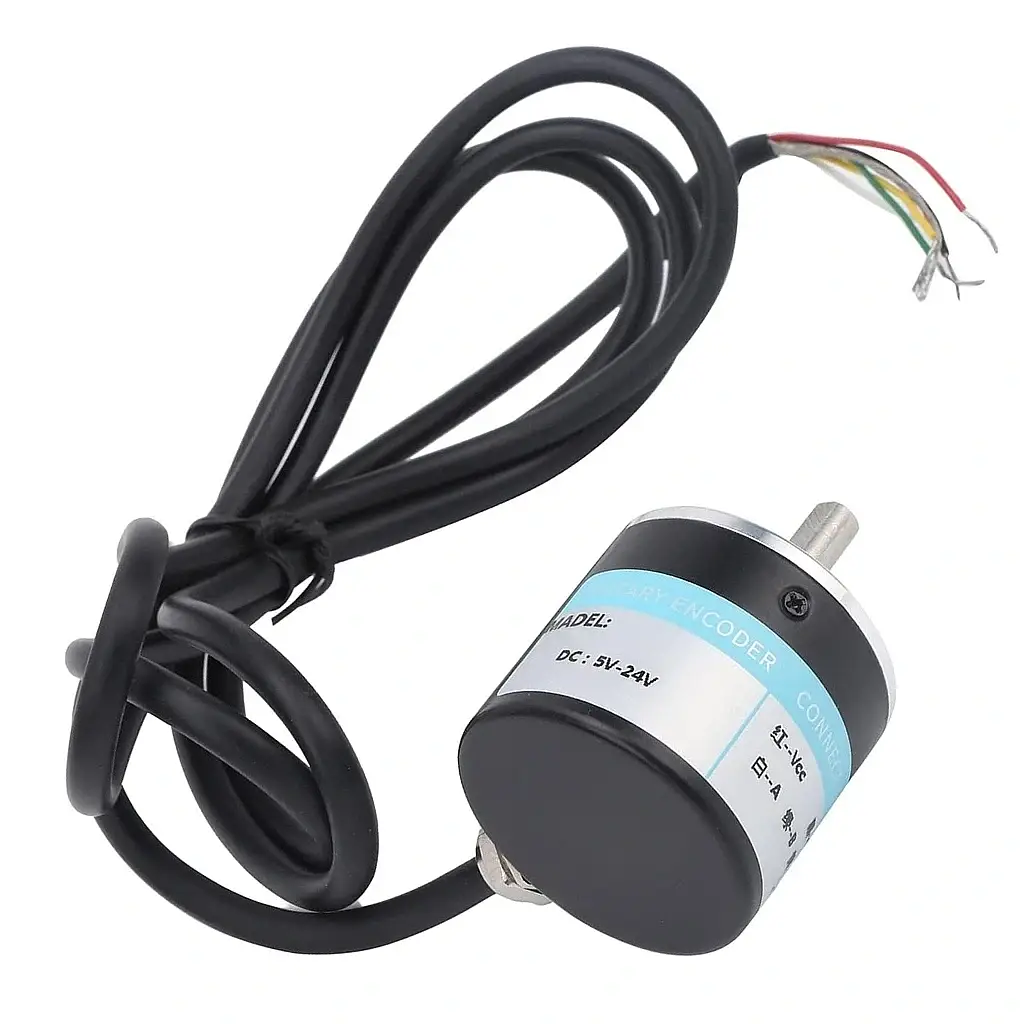

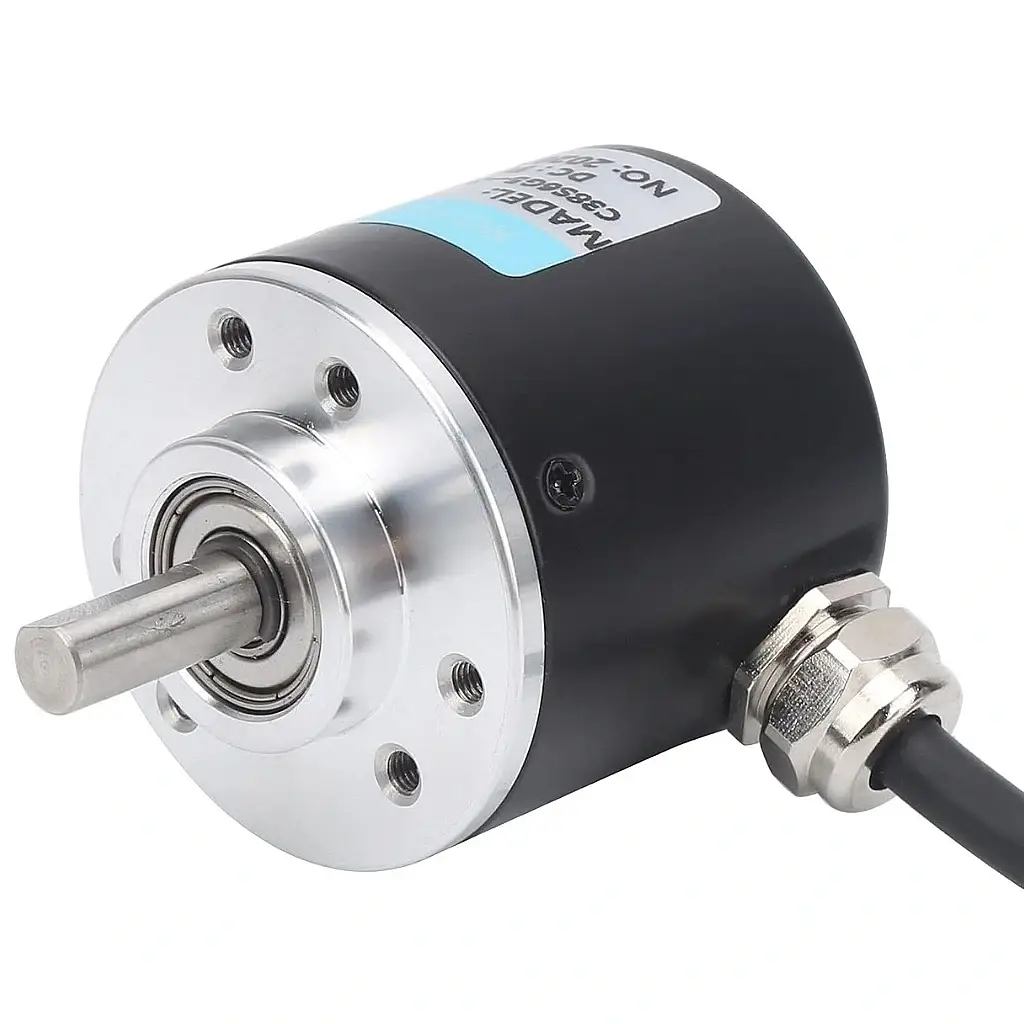

Artımlı Optik Döner Enkoder - 400 Darbe 5-24V/DC
Artımlı Optik Döner Enkoder, dönen bir milin açısal hareketini elektriksel darbelere dönüştürerek devir, hız, yön ve konum değişiminin algılanmasını sağlayan endüstriyel tip bir sensördür. 400 darbe çözünürlüğü sayesinde motor, makine ve otomasyon sistemlerinde hassas hareket takibi için kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Artımlı Optik Döner Enkoder
- Çalışma Prensibi: Optik
- Çözünürlük: 400 PPR (Darbe/Devir)
- Çalışma Gerilimi: 5V - 24V DC
- Çıkış Sinyali: Darbe sinyali
- Çıkış Kanalları: A ve B
- Yön Algılama: A/B faz farkı sayesinde
- Besleme Tipi: DC
- Ölçüm: Dönüş hızı, yön ve hareket miktarı
- Yapı: Endüstriyel kullanım için uygun
- Montaj: Mil bağlantılı mekanik montaj
- Kullanım: Motor ve otomasyon sistemleri
Çıkış Kanalları
| Kanal | Açıklama |
|---|---|
| A | Birinci enkoder darbe çıkışı |
| B | İkinci faz çıkışı, yön algılama için kullanılır |
| VCC | 5-24V DC besleme |
| GND | Toprak bağlantısı |
Kullanım Alanları
- Servo ve step motor sistemleri
- Motor hız kontrolü
- Endüstriyel otomasyon
- CNC makineleri
- Konveyör sistemleri
- Robotik uygulamalar
- Paketleme makineleri
- Baskı ve etiketleme makineleri
- Lineer hareket sistemleri
- Otomatik kontrol sistemleri
- PLC uygulamaları
Çalışma Prensibi
Enkoder mili döndükçe optik algılama sistemi belirli aralıklarla elektriksel darbeler üretir. 400 PPR çözünürlük sayesinde milin bir tam turunda 400 darbe elde edilir. A ve B kanallarındaki sinyallerin faz farkı değerlendirilerek dönüş yönü belirlenebilir. Darbe frekansı kullanılarak dönme hızı da hesaplanabilir.
Not: Enkoderin PLC, motor sürücüsü veya mikrodenetleyiciye bağlanması sırasında çıkış sinyal seviyesinin kullanılan kontrol sistemine uygunluğu kontrol edilmelidir.
