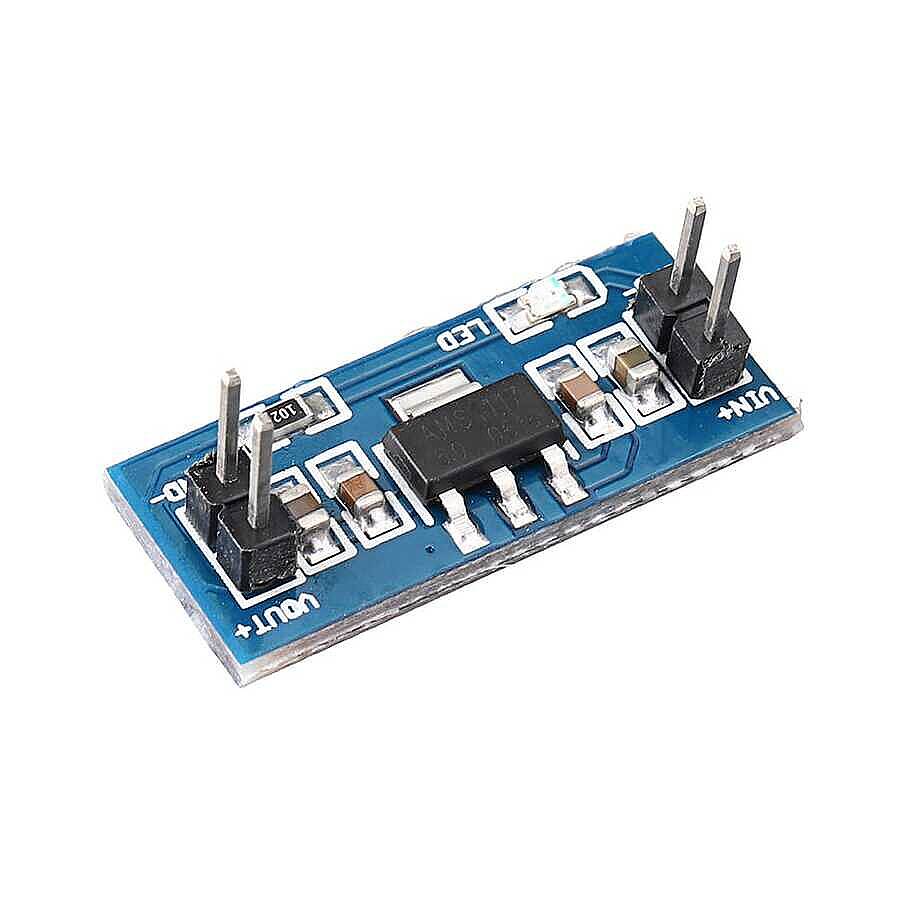

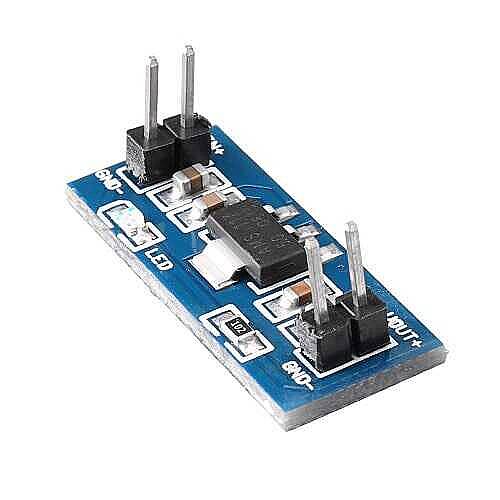

AMS1117 5V Gerilim Regülatör Kartı
AMS1117 5V Gerilim Regülatör Kartı, daha yüksek bir DC giriş gerilimini sabit ve düzenlenmiş 5V DC çıkış gerilimine dönüştürmek için kullanılan lineer gerilim regülatörü modülüdür. Arduino, mikrodenetleyici devreleri, sensörler ve çeşitli elektronik projelerde kararlı 5V besleme elde etmek amacıyla kullanılabilir.
Teknik Özellikler
- Ürün Tipi: 5V Gerilim Regülatör Modülü
- Regülatör: AMS1117-5.0
- Çıkış Gerilimi: 5V DC
- Çıkış Akımı: Maksimum yaklaşık 800 mA - 1A
- Giriş Gerilimi: 5V'tan yüksek DC gerilimler için uygundur
- Regülasyon Tipi: Lineer
- Dropout Gerilimi: Yaklaşık 1.1V
- Çıkış Hassasiyeti: Kararlı 5V DC çıkış
- Koruma: Aşırı akım ve termal koruma
- Düşük Gürültülü Çıkış: Hassas elektronik devrelerde kullanıma uygundur
- Montaj: PCB üzerinde kolay bağlantı
- Kullanım: Arduino, sensör, mikrodenetleyici ve elektronik devreler
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VIN | Regüle edilmemiş DC giriş |
| GND | Toprak |
| VOUT | 5V DC çıkış |
Kullanım Alanları
- Arduino projeleri
- Mikrodenetleyici devreleri
- Sensör sistemleri
- Raspberry Pi ve elektronik modüller
- 5V besleme gerektiren devreler
- Prototip devreler
- Hobi ve eğitim elektroniği
- Güç kaynağı uygulamaları
- Elektronik kontrol sistemleri
Çalışma Prensibi
Kartın girişine uygulanan daha yüksek DC gerilim, AMS1117-5.0 regülatörü tarafından düzenlenerek sabit 5V DC çıkış elde edilir. Lineer regülatör yapısı nedeniyle giriş ve çıkış gerilimi arasındaki fark ısı olarak ortaya çıkabilir. Bu nedenle yüksek giriş gerilimi ve yüksek akım uygulamalarında uygun soğutma sağlanmalıdır.
Not: AMS1117-5V lineer bir regülatördür. Örneğin 12V girişten 5V çıkış alınırken gerilim farkı ısıya dönüşür. Yüksek akım uygulamalarında regülatörün sıcaklığı ve güç kaybı dikkate alınmalıdır.
