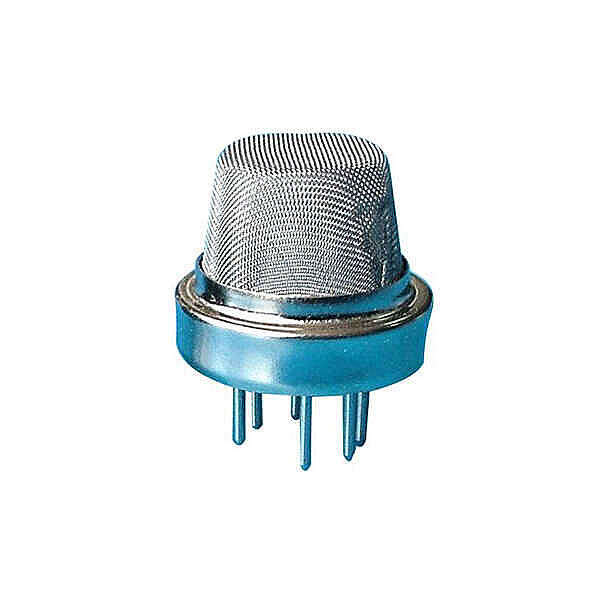

Amonyak (NH3) Sensörü - MQ-137
MQ-137 Amonyak (NH3) Sensörü, havadaki amonyak gazı yoğunluğunu algılamak için kullanılan gaz sensörü modülüdür. Özellikle amonyak bulunan ortamlarda gaz seviyesinin izlenmesi, alarm sistemleri ve çeşitli elektronik ölçüm projelerinde kullanılabilir. Arduino, ESP32, ESP8266 ve benzeri mikrodenetleyici platformlarıyla kullanılmaya uygundur.
Teknik Özellikler
- Ürün Tipi: Amonyak (NH3) Gaz Sensörü
- Sensör Modeli: MQ-137
- Algılanan Gaz: Amonyak (NH3)
- Sensör Tipi: Metal Oksit Yarı İletken (MOS)
- Çalışma Gerilimi: 5V DC
- Isıtıcı Gerilimi: 5V DC
- Çıkış: Analog ve dijital
- Analog Çıkış: Gaz yoğunluğuna bağlı değişken gerilim
- Dijital Çıkış: Ayarlanabilir eşik seviyesine göre ON/OFF
- Hassasiyet Ayarı: Trimpot ile yapılabilir
- Gösterge: Durum LED'i
- Isıtıcı Gücü: Yaklaşık 800 mW
- Ön Isıtma: Kararlı ölçüm için uzun süreli ön ısıtma gerektirir
- Mikrodenetleyici Uyumluluğu: Arduino, ESP32, ESP8266 ve benzeri sistemler
Pin Bağlantıları
| Pin | Açıklama |
|---|---|
| VCC | 5V DC besleme |
| GND | Toprak bağlantısı |
| AO | Analog gaz yoğunluğu çıkışı |
| DO | Ayarlanabilir eşik değerine bağlı dijital çıkış |
Kullanım Alanları
- Amonyak gazı algılama
- Gaz kaçak alarm sistemleri
- Hava kalitesi izleme
- Endüstriyel gaz izleme
- Tarım ve hayvancılık uygulamaları
- Ahır ve kümes ortamlarının izlenmesi
- Arduino gaz sensörü projeleri
- IoT ve çevresel izleme sistemleri
- Eğitim ve hobi elektroniği
Çalışma Prensibi
MQ-137 sensörünün algılama elemanı, ortamda bulunan amonyak gazının yoğunluğuna bağlı olarak elektriksel direncini değiştirir. Bu değişim sensör modülü tarafından analog bir çıkış sinyaline dönüştürülür. Analog çıkış mikrodenetleyici tarafından okunarak gaz seviyesindeki değişimler izlenebilir.
Dijital çıkış ise modül üzerindeki trimpot ile belirlenen eşik değerine göre çalışır. Gaz yoğunluğu belirlenen seviyenin üzerine çıktığında dijital çıkış durumu değişir.
Not: MQ-137'nin doğru ve kararlı ölçüm yapabilmesi için sensörün kullanım öncesinde uygun şekilde ön ısıtılması ve kalibrasyonunun yapılması gerekir. Sensör çıkışı tek başına kesin ppm ölçümü olarak değerlendirilmemeli, hassas ölçüm uygulamalarında uygun kalibrasyon yapılmalıdır.
