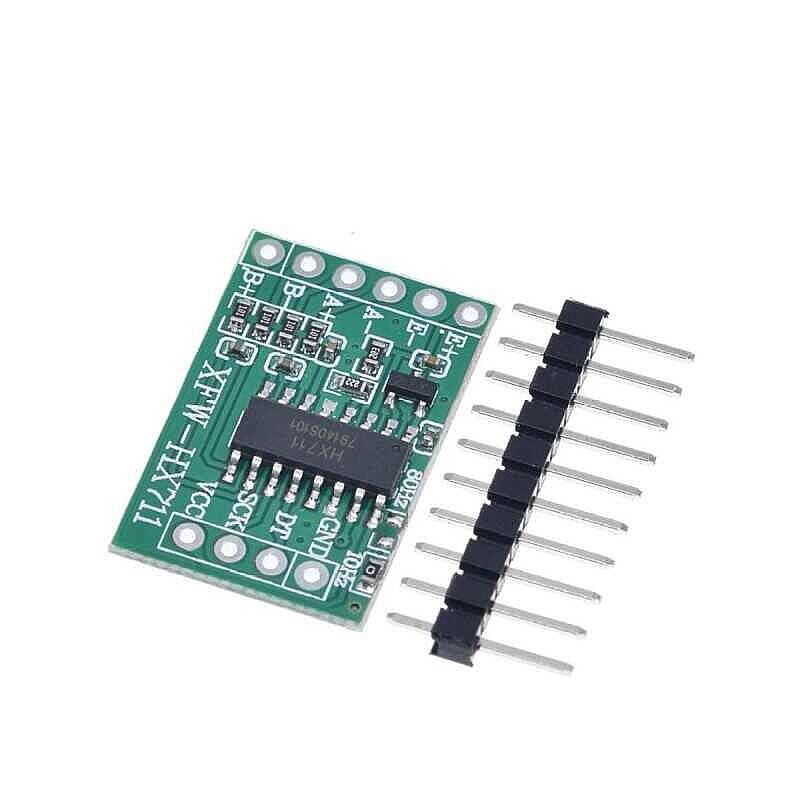

HX711 Ağırlık Sensörü Kuvvetlendirici Kartı, load cell (yük hücresi) ve strain gauge tabanlı ağırlık/kuvvet ölçüm uygulamalarında kullanılan yüksek hassasiyetli 24-bit ADC ve sinyal kuvvetlendirici modülüdür. Load cell tarafından üretilen çok düşük seviyedeki analog sinyali yükselterek dijital veriye dönüştürür. Arduino, ESP32, ESP8266, Raspberry Pi ve benzeri mikrodenetleyici sistemleriyle kolaylıkla kullanılabilir.

Teknik Özellikler

• Modül: HX711 Ağırlık Sensörü Kuvvetlendirici
• ADC Çözünürlüğü: 24 Bit
• Çalışma Gerilimi: 2.6V – 5.5V DC
• Çalışma Akımı:< 1.5 mA
• Bekleme Akımı:< 1 µA
• Diferansiyel Giriş Kanalı: 2 kanal
• Kanal A Kazancı: 64 / 128
• Kanal B Kazancı: 32
• Veri Çıkış Hızı: 10 SPS / 80 SPS
• İletişim: 2 Hatlı Seri Haberleşme
• Veri Hattı: DOUT
• Saat Hattı: SCK / PD_SCK
• Besleme Gerilimi Uyumluluğu: 3.3V ve 5V sistemlerle kullanılabilir
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Gürültü Azaltma: 50 Hz / 60 Hz şebeke gürültüsü bastırma
• Entegre Özellikler: Düşük gürültülü PGA, dahili osilatör, güç regülatörü ve power-on reset

Pinler

Kullanım Alanları

• Dijital hassas teraziler
• Mutfak ve ticari tartılar
• Endüstriyel tartım sistemleri
• Load cell uygulamaları
• Kuvvet ve basınç ölçüm sistemleri
• Hazne ve silo ağırlık ölçümü
• Robotik kuvvet algılama uygulamaları
• Arduino ve ESP32 tabanlı ağırlık ölçüm projeleri
• Eğitim ve hobi elektroniği projeleri

Öne Çıkan Özellik

HX711, load cell'den gelen düşük seviyeli analog sinyali yüksek çözünürlükte dijital veriye dönüştürdüğü için ağırlık ve kuvvet ölçüm sistemlerinde doğrudan mikrodenetleyici ile kullanılabilecek pratik bir çözümdür. 24-bit çözünürlük ve seçilebilir kazanç seçenekleri sayesinde hassas ölçüm uygulamalarına uygundur.
