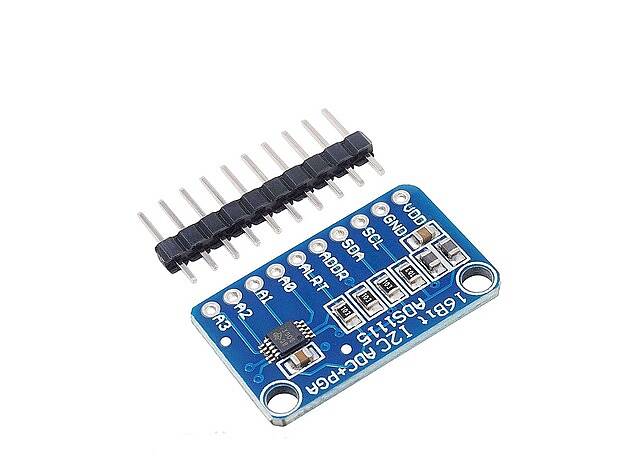

ADS1115 16 Bit 4 Kanal ADC Modül – Teknik Bilgi
ADS1115 16 Bit 4 Kanal ADC Modülü, analog sinyalleri yüksek çözünürlükte dijital veriye dönüştürmek için kullanılan harici bir ADC modülüdür. Texas Instruments ADS1115 entegresini temel alan modül, mikrodenetleyicilerde bulunan ADC girişlerinin yetersiz kaldığı uygulamalarda kullanılabilir. I²C haberleşme üzerinden Arduino, ESP32, ESP8266, Raspberry Pi ve diğer mikrodenetleyicilerle kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| ADC Entegresi | ADS1115 |
| ADC Çözünürlüğü | 16 Bit |
| Kanal Sayısı | 4 Kanal |
| Giriş Yapısı | 4 × Single-Ended / 2 × Diferansiyel |
| Haberleşme | I²C |
| Programlanabilir Kazanç | PGA |
| Kazanç Aralığı | ±0.256 V – ±6.144 V |
| Veri Hızı | 8 – 860 SPS |
| Besleme Gerilimi | 2.0 – 5.5 V |
| I²C Adresleri | 4 farklı adres |
| Dahili Referans | Var |
| Dahili Osilatör | Var |
| Çalışma Modu | Sürekli / Tek dönüşüm |
| Komparatör | Dahili |
| Arayüz Seviyesi | Besleme gerilimine bağlı |
16 Bit ADC Çözünürlüğü
ADS1115, 16-bit çözünürlük sayesinde analog sinyallerin daha hassas şekilde ölçülmesini sağlar. Programlanabilir kazanç amplifikatörü (PGA) sayesinde düşük seviyeli analog sinyaller için farklı giriş aralıkları seçilebilir.
4 Kanal Analog Giriş
Modül dört adet analog giriş sunar:
- A0
- A1
- A2
- A3
Girişler 4 adet single-ended kanal olarak kullanılabileceği gibi, diferansiyel ölçüm için de yapılandırılabilir. Diferansiyel kullanımda A0-A1 veya A2-A3 gibi giriş çiftleri arasındaki gerilim ölçülebilir.
I²C Haberleşme
ADS1115, mikrodenetleyiciyle I²C protokolü üzerinden haberleşir. Bu sayede yalnızca SDA ve SCL hatları kullanılarak ADC verileri okunabilir.
I²C adresi ADDR bağlantısına göre değiştirilebilir ve aynı I²C hattında 4 adede kadar ADS1115 kullanılabilir.
Programlanabilir Kazanç
PGA özelliği sayesinde ölçüm aralığı uygulamaya göre ayarlanabilir:
| PGA Ayarı | Tam Ölçek Aralığı |
|---|---|
| GAIN 2/3 | ±6.144 V |
| GAIN 1 | ±4.096 V |
| GAIN 2 | ±2.048 V |
| GAIN 4 | ±1.024 V |
| GAIN 8 | ±0.512 V |
| GAIN 16 | ±0.256 V |
Not: ADS1115'in analog girişleri besleme geriliminin dışına çıkarılmamalıdır. Ayrıca seçilen PGA aralığı, gerçek giriş gerilimiyle uyumlu olmalıdır.
Veri Hızı
ADS1115, uygulamaya göre farklı örnekleme hızlarında çalışabilir:
8 / 16 / 32 / 64 / 128 / 250 / 475 / 860 SPS
Düşük hızlar daha yavaş ölçüm gerektiren uygulamalarda, yüksek hızlar ise daha hızlı analog veri toplama uygulamalarında kullanılabilir.
Kullanım Alanları
- Arduino analog giriş genişletme
- ESP32 / ESP8266 analog ölçüm
- Raspberry Pi analog sensör bağlantısı
- Hassas voltaj ölçümü
- Akım ve gerilim ölçümü
- Sıcaklık sensörleri
- Basınç sensörleri
- Potansiyometre ve analog sensörler
- Batarya gerilim takibi
- Endüstriyel sensör uygulamaları
- Veri toplama sistemleri
- Ölçüm ve kontrol projeleri
Arduino / ESP32 Uyumluluğu
ADS1115 modülü Arduino, ESP32, ESP8266, Raspberry Pi ve I²C destekleyen birçok mikrodenetleyiciyle kullanılabilir. Özellikle ESP32 gibi dahili ADC'sinin çözünürlüğü ve doğruluğunun uygulamaya göre yetersiz kalabildiği durumlarda harici ADC olarak tercih edilebilir.
