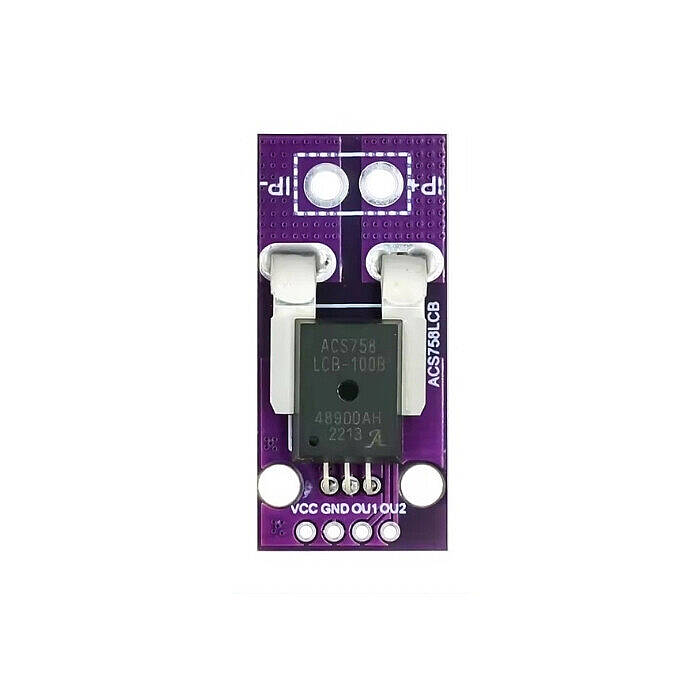

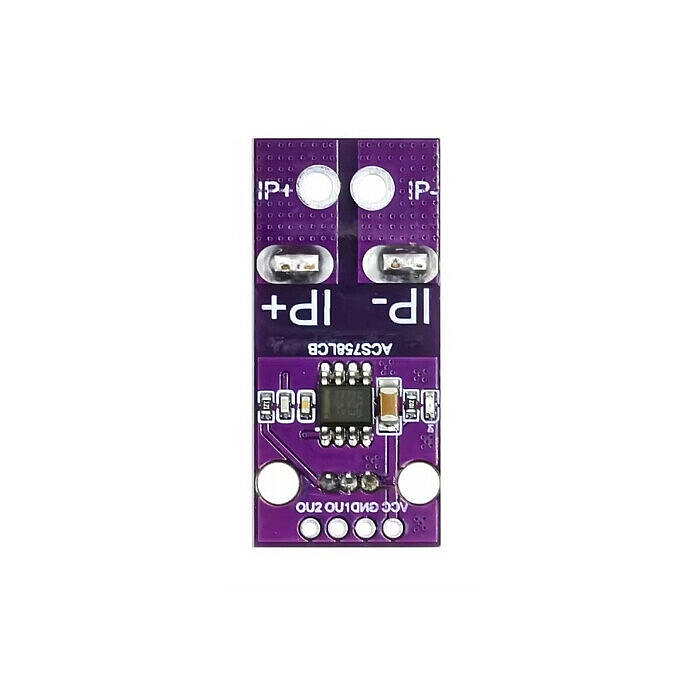

ACS758LCB 50A Lineer Hall Akım Sensörü Modülü – Teknik Bilgi
ACS758LCB-050B 50A Lineer Hall Akım Sensörü Modülü, yüksek akım uygulamalarında AC ve DC akım ölçümü yapmak için kullanılan Hall Effect tabanlı, analog çıkışlı bir akım sensörüdür. Akım, sensörün dahili iletken yolundan geçirilerek algılanır ve akım değerine orantılı bir analog gerilim çıkışı elde edilir. Galvanik izolasyon özelliği sayesinde güç hattı ile kontrol elektroniği birbirinden elektriksel olarak izole edilir.
Teknik Özellikler
- Ürün Tipi: Lineer Hall Effect Akım Sensörü Modülü
- Sensör: ACS758LCB-050B
- Akım Ölçüm Aralığı:-50A ~ +50A
- Maksimum Ölçüm: ±50A
- Ölçüm Tipi: AC / DC
- Akım Yönü: Çift yönlü
- Hassasiyet:40 mV/A @ 5V
- Sıfır Akım Çıkışı: VCC / 2
- 5V beslemede sıfır akım çıkışı: Yaklaşık 2.5V
- Çıkış Tipi: Analog gerilim
- Besleme Gerilimi: 3V – 5.5V DC
- Bant Genişliği: 120 kHz
- Tepki Süresi: Yaklaşık 3 µs
- İç İletken Direnci: Yaklaşık 100 µΩ
- Galvanik İzolasyon: Mevcut
- Çalışma Sıcaklığı: -40°C ~ +150°C (sensör IC'si için)
- Modül Boyutu: Yaklaşık 38.5 × 18 mm (kart tasarımına göre değişebilir)
Çalışma Prensibi
ACS758LCB, üzerinden geçen akımın oluşturduğu manyetik alanı Hall Effect teknolojisiyle algılar. Algılanan akım, mikrodenetleyicilerin ADC girişlerinden okunabilecek lineer analog çıkış gerilimine dönüştürülür.
5V beslemede akım 0A olduğunda çıkış yaklaşık 2.5V seviyesindedir. Akım bir yönde arttıkça çıkış gerilimi yükselir, ters yönde aktığında ise düşer. 50A çift yönlü versiyonda tipik hassasiyet 40 mV/A değerindedir.
Kullanım Alanları
- Arduino ve ESP32 projeleri
- STM32 ve diğer mikrodenetleyici sistemleri
- DC motor akım ölçümü
- AC motor ve güç sistemleri
- Batarya şarj/deşarj takibi
- Güneş enerjisi sistemleri
- İnverter uygulamaları
- Güç kaynakları
- Elektrikli araç projeleri
- Endüstriyel otomasyon
- Enerji tüketimi izleme
- Aşırı akım algılama ve koruma sistemleri
- Robotik uygulamalar
