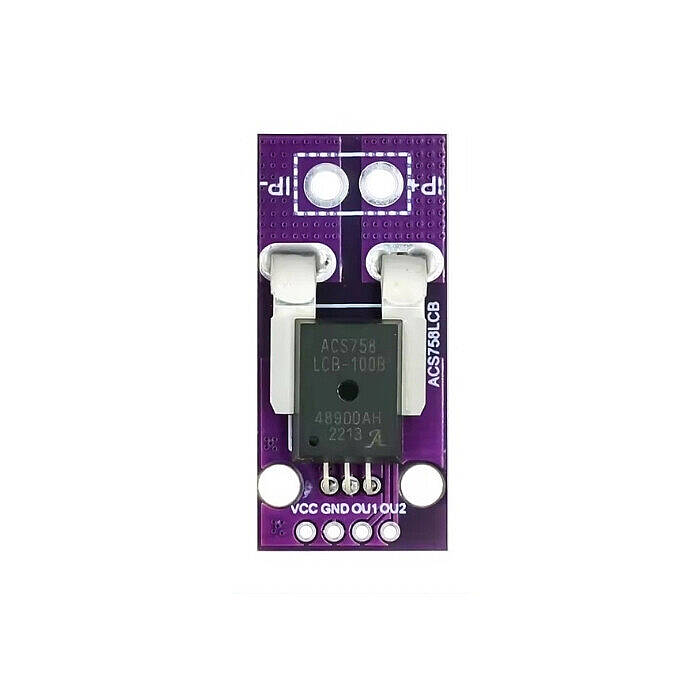

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü, yüksek akım geçen devrelerde AC ve DC akım ölçümü yapmak için kullanılan, Hall etkisi prensibiyle çalışan analog çıkışlı bir akım sensörüdür. Akım, sensörün dahili iletken yolundan geçirilir ve oluşan manyetik alan algılanarak akımla orantılı bir analog çıkış gerilimi oluşturulur. Elektriksel izolasyon özelliği sayesinde mikrodenetleyici tabanlı sistemlerde güvenli akım izleme uygulamaları için kullanılabilir.

Teknik Özellikler

• Ürün Tipi: Lineer Hall Akım Sensörü Modülü
• Sensör: ACS758LCB
• Akım Ölçüm Kapasitesi: ±100A
• Ölçüm Tipi: AC / DC
• Çalışma Gerilimi: 3.0V - 5.5V DC
• Çıkış Tipi: Analog Gerilim
• Sıfır Akım Çıkışı: VCC / 2
• Tipik Hassasiyet: Yaklaşık 20 mV/A
• Bant Genişliği: 120 kHz
• Tepki Süresi: Yaklaşık 3 µs
• İç İletken Direnci: Yaklaşık 100 µΩ
• Maksimum Çıkış Akımı: 3 mA
• İzolasyon: Galvanik izolasyonlu ölçüm
• Çift Yönlü Ölçüm: Pozitif ve negatif yönde akım ölçümü
• Modül Boyutu: Yaklaşık 37 × 17,5 mm
• Çıkış: Akımla orantılı analog gerilim

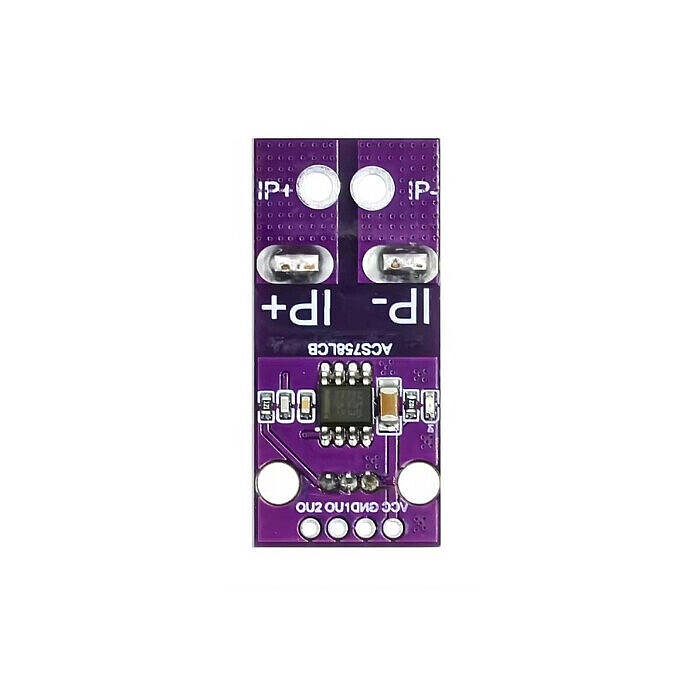

Pin Bağlantıları

• VCC: Besleme gerilimi
• GND: Toprak
• OUT: Analog akım ölçüm çıkışı
• IP+ / IP-: Ölçülecek akımın geçtiği yüksek akım bağlantıları

Kullanım Alanları

• Yüksek akım ölçüm sistemleri
• DC ve AC güç kaynakları
• Motor sürücüleri
• İnverter sistemleri
• Batarya ve enerji depolama sistemleri
• Güneş enerjisi uygulamaları
• Elektrikli araç ve şarj sistemleri
• Endüstriyel otomasyon sistemleri
• Akım koruma ve izleme devreleri
• Arduino, ESP32, STM32 ve benzeri mikrodenetleyici projeleri

Çalışma Prensibi

Sensör üzerinden geçen akımın oluşturduğu manyetik alan Hall etkisi ile algılanır. Algılanan akım değeri, akımla orantılı analog bir çıkış gerilimine dönüştürülür. Akım yönüne göre çıkış gerilimi sıfır akım seviyesinin üzerine veya altına değişir.
