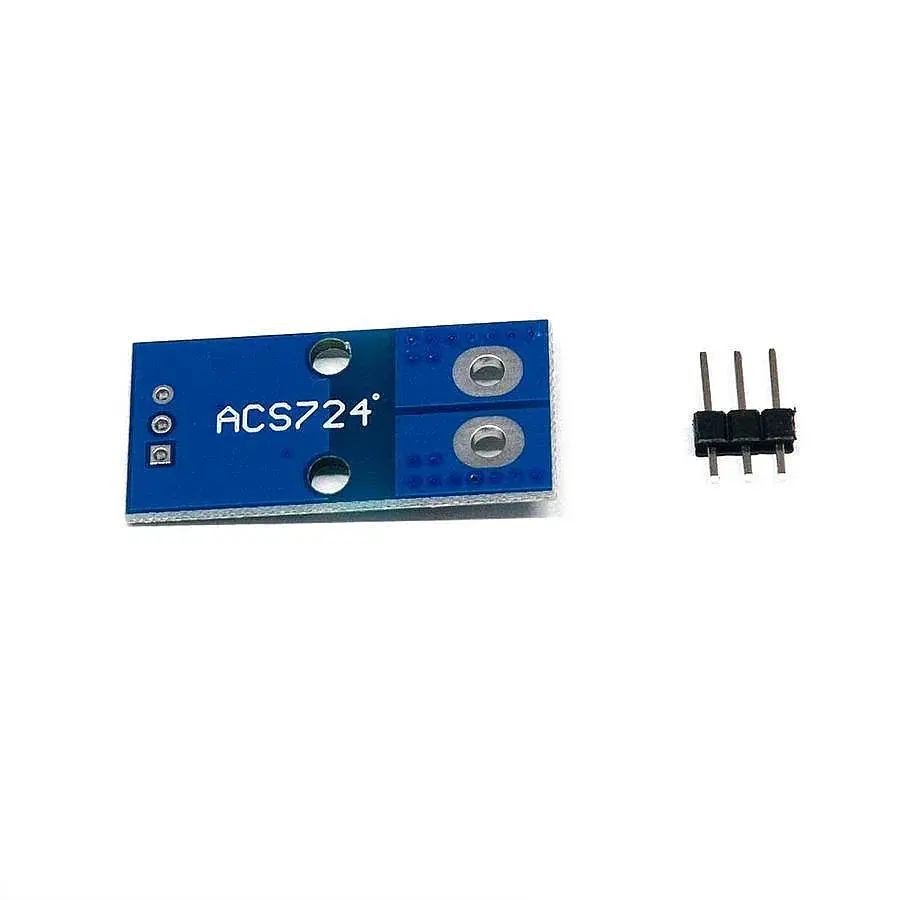

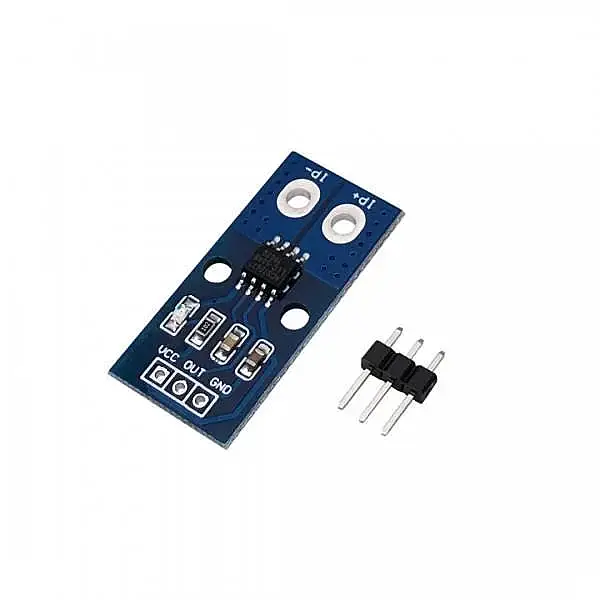

ACS724 50A Akım Sensör Modülü – Teknik Bilgi
ACS724 50A Akım Sensör Modülü, AC ve DC akımların ölçülmesi için kullanılan Hall Effect tabanlı bir akım sensörüdür. ±50A'ya kadar çift yönlü akım ölçümü yapabilir ve ölçülen akıma orantılı analog gerilim çıkışı üretir. Sensörün galvanik izolasyonlu yapısı sayesinde ölçüm yapılan güç hattı ile elektronik kontrol devresi birbirinden izole edilir.
Arduino, ESP32, STM32 ve benzeri mikrodenetleyici sistemlerinde akım izleme, motor kontrolü, batarya uygulamaları, güç kaynakları ve enerji yönetimi projelerinde kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Hall Effect Akım Sensör Modülü
- Model: ACS724
- Akım Ölçüm Aralığı: -50A ~ +50A
- Maksimum Akım: 50A
- Ölçüm Tipi: AC / DC
- Akım Algılama: Çift yönlü
- Sensör Teknolojisi: Hall Effect
- Çıkış Tipi: Analog Gerilim
- Hassasiyet: 40 mV/A
- Besleme Gerilimi: 4.5V ~ 5.5V DC (ACS724 50A IC için)
- İzolasyon: Galvanik izolasyon
- Kanal Sayısı: 1
- Bant Genişliği: DC ~ 120 kHz
- Tepki Süresi: Yaklaşık 4 µs
- PCB Boyutu: Yaklaşık 32 × 15 mm (modül versiyonuna göre değişebilir)
- Arayüz: Analog
- Aşırı Yük LED'i: Bulunan modül versiyonlarında mevcuttur.
Kullanım Alanları
- Arduino ve ESP32 projeleri
- DC motor akım ölçümü
- Motor kontrol sistemleri
- Batarya şarj ve deşarj takibi
- Güç kaynağı uygulamaları
- Enerji tüketimi izleme
- Endüstriyel otomasyon
- Robotik uygulamalar
- Güneş enerjisi sistemleri
- Aşırı akım algılama
- Akü ve güç yönetim sistemleri
Çalışma Prensibi
ACS724, üzerinden geçen akımın oluşturduğu manyetik alanı Hall Effect teknolojisiyle algılar ve akım değerine orantılı analog çıkış gerilimi üretir. 40 mV/A hassasiyet değerine sahip 50A versiyonda, akım yönüne ve modülün referans çıkışına göre analog çıkış değişir.
