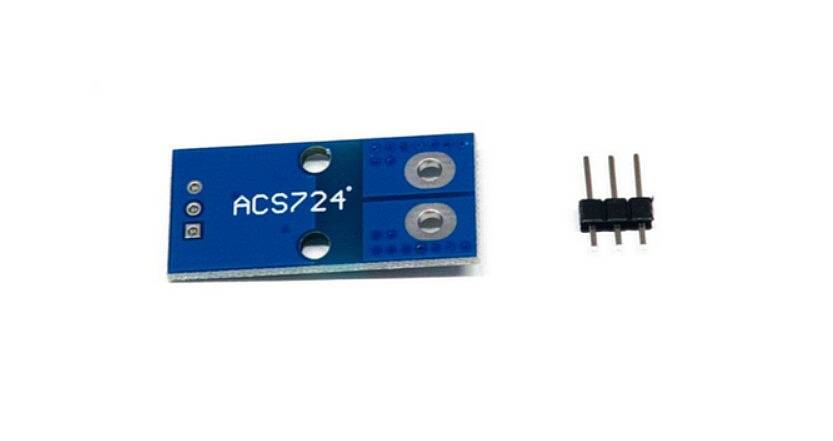

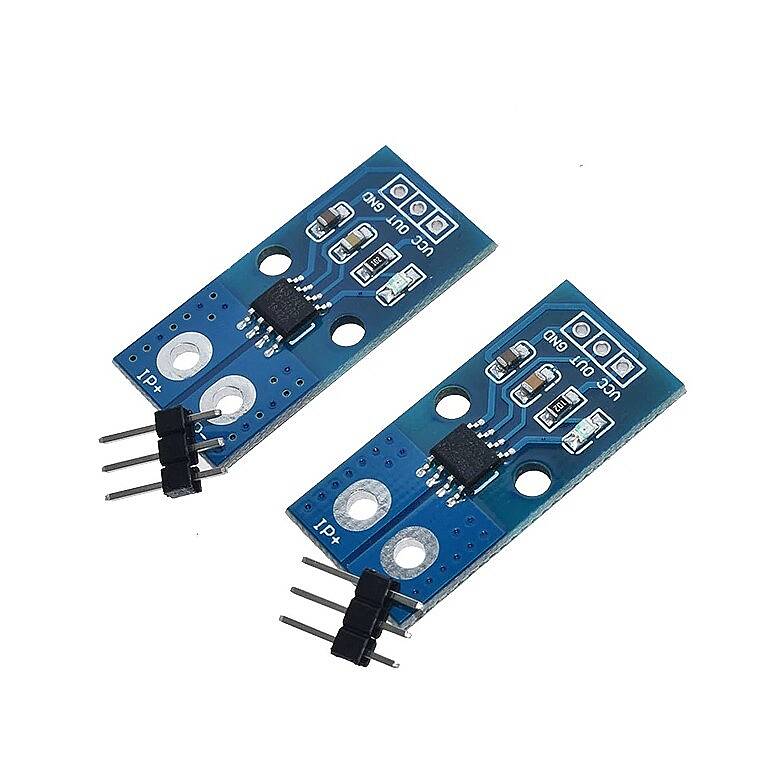

ACS724 40A Akım Sensör Modülü – Teknik Bilgi
ACS724 40A Akım Sensör Modülü, AC ve DC akımların ölçülmesi ve mikrodenetleyici sistemlerinde izlenmesi için kullanılan, Hall Effect teknolojisine sahip analog çıkışlı bir akım sensörü modülüdür. Üzerinden geçen akımın oluşturduğu manyetik alanı algılayarak akım değerine orantılı bir analog çıkış gerilimi üretir.
Hall Effect tabanlı yapısı sayesinde ölçüm hattı ile sensör devresi arasında elektriksel izolasyon sağlanmasına yardımcı olur. Bu özelliği sayesinde Arduino, ESP32, STM32 gibi mikrodenetleyici tabanlı projelerde; motor, batarya, güç kaynağı ve enerji izleme uygulamalarında kullanılabilir.
Teknik Özellikler
- Ürün Tipi: Hall Effect Akım Sensör Modülü
- Model: ACS724
- Akım Ölçüm Kapasitesi: 40A
- Ölçüm Tipi: AC / DC
- Akım Ölçüm Yönü: Çift yönlü
- Çalışma Gerilimi: 3V – 5.5V DC
- Çıkış Tipi: Analog Gerilim
- Hassasiyet: Yaklaşık 40 mV/A (modül versiyonuna bağlıdır)
- Akım Algılama Teknolojisi: Hall Effect
- Elektriksel İzolasyon: Mevcut
- PCB Boyutu: Yaklaşık 32 × 15 mm
- Aşırı Yük Koruması: Mevcut
- Uyarı: Aşırı yük LED göstergesi bulunan modül versiyonları mevcuttur.
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- ESP32 / ESP8266 projeleri
- Motor akımı ölçümü
- DC motor kontrol sistemleri
- Batarya şarj ve deşarj akımı takibi
- Güç kaynağı ve güç yönetimi sistemleri
- Robotik uygulamalar
- Endüstriyel otomasyon
- Enerji tüketimi izleme
- Aşırı akım algılama sistemleri
- Elektronik test ve ölçüm sistemleri
- Güneş enerjisi ve enerji depolama projeleri
Öne Çıkan Özellikler
ACS724 40A Akım Sensör Modülü, yüksek akım hatlarının mikrodenetleyiciler tarafından güvenli şekilde izlenmesini sağlayan kompakt bir çözümdür. Analog çıkış vermesi sayesinde Arduino, ESP32 ve benzeri geliştirme kartlarının ADC girişleriyle kolayca kullanılabilir. AC ve DC akım ölçümünü desteklemesi, modülü farklı güç ve otomasyon uygulamaları için uygun hale getirir.
