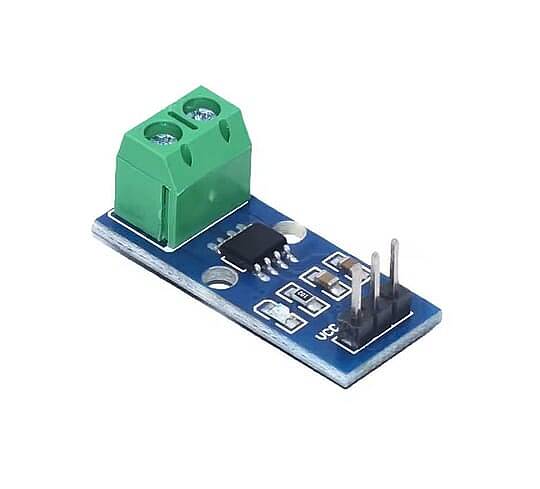

ACS712 Akım Sensörü Modülü AC / DC +30A / -30A

ACS712 Akım Sensörü Modülü AC / DC ±30A – Teknik Bilgi

ACS712 ±30A Akım Sensörü Modülü, AC ve DC akım ölçümlerinde kullanılan, akım değerini elektriksel olarak izole edilmiş bir algılama yapısıyla analog çıkış gerilimine dönüştüren sensör modülüdür. Arduino, ESP32, STM32 ve diğer mikrodenetleyici tabanlı sistemlerde akım ölçümü ve izleme uygulamalarında kullanılabilir.

Teknik Özellikler

• Ürün Tipi: Hall Effect Akım Sensörü Modülü
• Sensör: ACS712
• Ölçüm Tipi: AC / DC
• Akım Ölçüm Aralığı:-30A ~ +30A
• Besleme Gerilimi: 5V DC
• Çıkış: Analog gerilim
• Çıkış Hassasiyeti: Yaklaşık 66 mV/A*
• Sıfır Akım Çıkışı: Besleme geriliminin yaklaşık yarısı
• Algılama Yöntemi: Hall Effect
• Elektriksel İzolasyon: Akım yolu ile sinyal devresi arasında galvanik izolasyon
• Arayüz: Analog çıkış
• Uyumlu Platformlar: Arduino, STM32, ESP32, Raspberry Pi vb.

* Hassasiyet kullanılan ACS712 varyantına göre değişebilir. ±30A versiyonlarında yaklaşık 66 mV/A değeri yaygın olarak kullanılır.

Çalışma Prensibi

ACS712, iletkenden geçen akımın oluşturduğu manyetik alanı Hall Effect prensibiyle algılar. Ölçülen akıma bağlı olarak analog bir çıkış gerilimi üretir.

Akım sıfırken çıkış gerilimi yaklaşık VCC/2 seviyesindedir. Akım yönüne göre bu değer yükselir veya düşer.

Örneğin 5V besleme ile:

• 0A: ≈ 2,5V
• Pozitif akım: Çıkış gerilimi yükselir
• Negatif akım: Çıkış gerilimi düşer

Kullanım Alanları

• DC motor akım ölçümü
• Güç kaynağı akım izleme
• Batarya ve güç sistemleri
• Arduino akım ölçüm projeleri
• Robotik uygulamalar
• Solar enerji sistemleri
• Akü şarj/deşarj takibi
• Elektronik devrelerde aşırı akım izleme
• AC yük akımı ölçümü
• Endüstriyel otomasyon ve kontrol sistemleri
