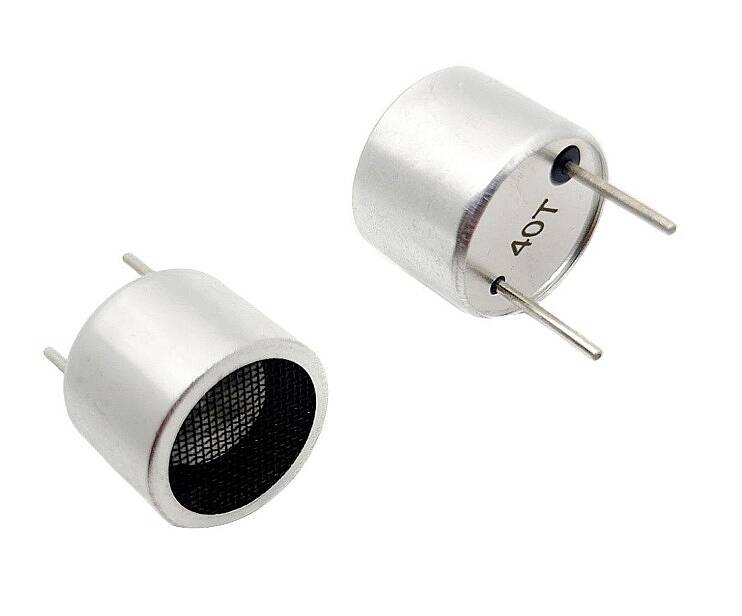

40 kHz Ultrasonic Alıcı - Verici Takımı – Teknik Bilgiler
Ürün Tipi: Ultrasonik Sensör Alıcı / Verici Çifti
Çalışma Frekansı: 40 kHz
Ürün Yapısı: 1 Adet Verici (T) + 1 Adet Alıcı (R)
Sensör Çapı: 16 mm
Gövde Malzemesi: Alüminyum
Çalışma Prensibi: Ultrasonik ses dalgası ile algılama
Montaj Tipi: PCB / Kablo bağlantısına uygun
Kullanım Ortamı: Hava
Çalışma Sıcaklığı: Yaklaşık -20°C ~ +70°C
Yapı: Açık tip ultrasonik transdüser
Elektriksel ve Akustik Özellikler
Merkez Frekans: 40 ± 1 kHz
Verici Ses Basınç Seviyesi: Yaklaşık ≥110 dB
Alıcı Hassasiyeti: Üreticiye göre yaklaşık -65 ~ -75 dB
Işın Açısı: Modele bağlı olarak yaklaşık 60°–80°
Maksimum Giriş / Sürme Gerilimi: Modele bağlı olarak değişir
Statik Kapasitans: Modele göre yaklaşık 2000–2500 pF
Farklı 40 kHz transdüserlerde 40 ±1 kHz merkez frekansı, yaklaşık 110–117 dB ses basıncı ve yaklaşık 2000–2500 pF kapasitans değerleri görülebiliyor.
Kullanım Alanları
- Ultrasonik mesafe ölçümü
- Cisim / engel algılama
- Robotik uygulamalar
- Arduino ve mikrodenetleyici projeleri
- Sıvı seviye ölçümü
- Yaklaşım ve hareket algılama
- Hırsız alarm sistemleri
- Otomatik kapı sistemleri
- Endüstriyel otomasyon
- Özel ultrasonik sensör devreleri
Ürün Açıklaması
40 kHz Ultrasonic Alıcı - Verici Takımı, ultrasonik ses dalgalarının gönderilmesi ve algılanması amacıyla kullanılan 1 adet verici (T) ve 1 adet alıcı (R) transdüserden oluşur. Verici, 40 kHz frekansında ultrasonik ses dalgası oluştururken alıcı, hedef yüzeyden yansıyan ultrasonik dalgaları algılar. Gönderilen ve alınan sinyaller arasındaki süre kullanılarak mesafe veya cisim algılama işlemleri gerçekleştirilebilir.
Not: Bu ürün HC-SR04 gibi üzerinde elektronik devre bulunan hazır bir sensör modülü değildir. Yalnızca alıcı + verici transdüser çiftidir; çalıştırmak için uygun sürücü, osilatör ve alıcı yükselteç/devre tasarımı gerekir.
