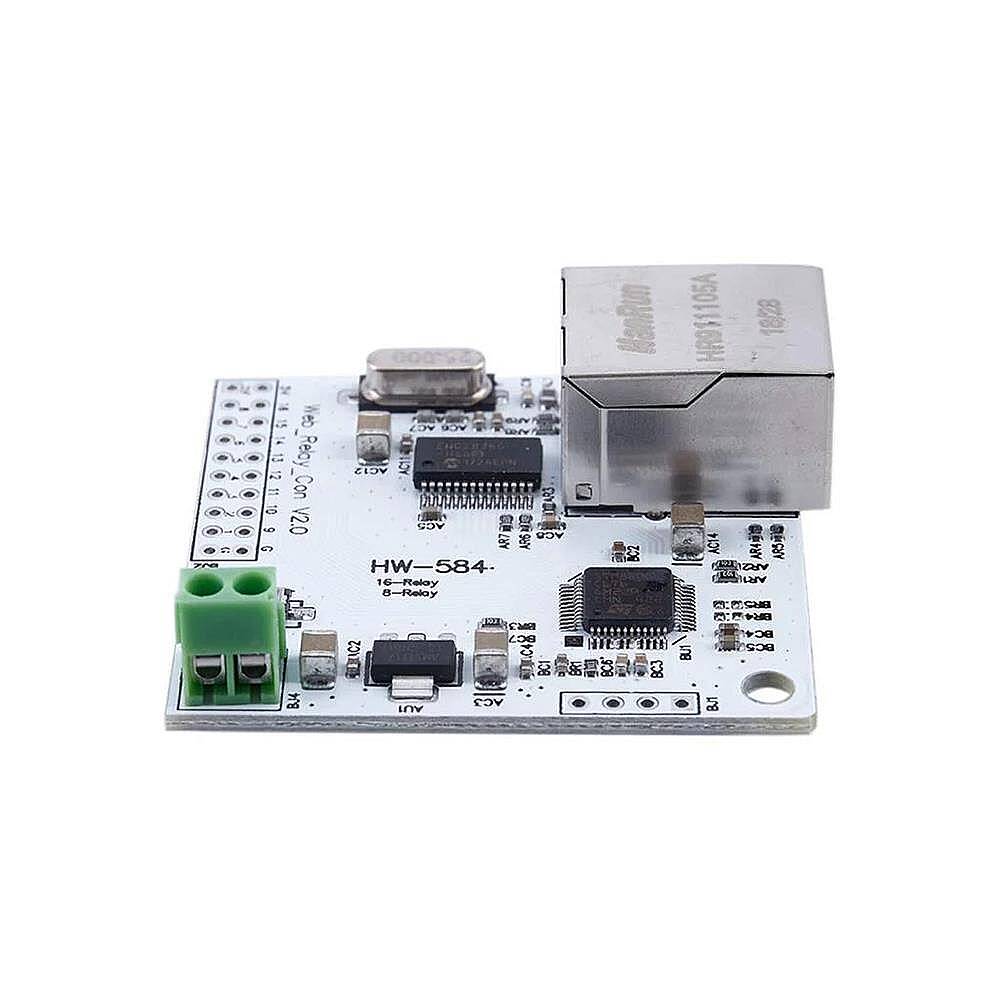

16 Kanal ENC28J60 / W5100 RJ45 Ağ Web Röle Kontrol Anahtarı – Teknik Bilgi
16 Kanal ENC28J60 Ağ Web Röle Kontrol Anahtarı, Ethernet ağı üzerinden 16 ayrı dijital çıkışı uzaktan kontrol etmek için kullanılan ağ kontrollü bir röle/çıkış kontrol modülüdür. RJ45 Ethernet bağlantısı, TCP/IP haberleşme ve web tabanlı kontrol desteği sayesinde bilgisayar, telefon veya otomasyon sistemi üzerinden ağdaki çıkışların kontrol edilmesine olanak sağlar. HW-584 olarak geçen versiyonlarda ENC28J60 Ethernet denetleyicisi ve 5V besleme bilgileri bulunurken, ürünün bazı ilanlarında W5100 adı da kullanılmaktadır; bu nedenle satış sayfasında kart üzerindeki gerçek Ethernet entegresinin ayrıca belirtilmesi doğru olur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Ethernet Web Röle / Ağ Kontrol Modülü |
| Kanal Sayısı | 16 Kanal |
| Ethernet Denetleyicisi | ENC28J60(HW-584 versiyonlarında) |
| Ethernet Bağlantısı | RJ45 |
| Ethernet Standardı | 10BASE-T |
| Haberleşme | TCP/IP, HTTP |
| Besleme Gerilimi | 5V DC |
| Önerilen Adaptör | 5V 2A |
| Varsayılan IP | 192.168.1.4 |
| Varsayılan Port | 30000 |
| Çıkış Sayısı | 16 bağımsız dijital çıkış |
| Kontrol | Web arayüzü / TCP-IP |
| Montaj | PCB |
| Boyut | Yaklaşık 50 × 48 × 17 mm |
| Çalışma Sıcaklığı | Yaklaşık -30°C ~ +85°C |
HW-584 ürün bilgilerine göre 16 kanal, 5V DC besleme, 192.168.1.4 varsayılan IP ve 30000 port bilgileri verilmektedir.
Çalışma Prensibi
Modül RJ45 Ethernet bağlantısı üzerinden yerel ağa bağlanır. Kullanıcı, kartın IP adresine web tarayıcısı üzerinden erişerek 16 kanalın her birini ayrı ayrı ON/OFF şeklinde kontrol edebilir. ENC28J60, Microchip tarafından üretilen, SPI arayüzlü 10BASE-T Ethernet kontrolcüsüdür ve 8 KB gönderme/alma tampon belleğine sahiptir.
Kullanım Alanları
- Ev otomasyonu
- Endüstriyel otomasyon
- Uzaktan röle kontrolü
- Aydınlatma sistemleri
- Makine kontrolü
- Test ve ölçüm sistemleri
- Pompa ve motor kontrolü
- Elektronik cihazların ağ üzerinden kontrolü
- IoT ve Ethernet tabanlı projeler
- Arduino / STM32 / Raspberry Pi tabanlı sistemler
Öne Çıkan Özellikler
- 16 bağımsız kanal
- RJ45 üzerinden kablolu Ethernet bağlantısı
- Web tarayıcısı üzerinden kontrol
- TCP/IP haberleşme
- ENC28J60 Ethernet kontrolcüsü
- 5V DC çalışma
- Kompakt PCB tasarımı
- Ağ üzerinden uzaktan kontrol
- Otomasyon sistemlerine entegrasyona uygun yapı
Önemli Not
Bu HW-584 tipi kartta 16 kanalın harici röleleri sürmek için dijital kontrol çıkışları olarak kullanıldığı ürün versiyonları bulunmaktadır; dolayısıyla kartın kendisini doğrudan 16 adet yüksek güçlü röle kontağı varmış gibi tanımlamamak gerekir. Harici röle kartı kullanılacaksa, yükün gerilim/akım değerleri harici rölenin özelliklerine göre belirlenmelidir.
