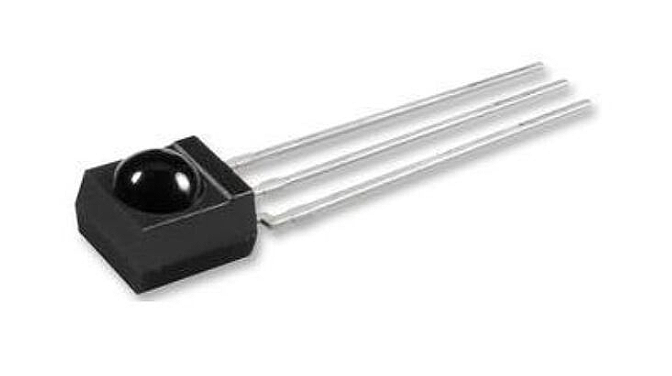

TSOP2238 38kHz Kızılötesi Alıcı Sensör – Teknik Bilgi
TSOP2238, 38 kHz taşıyıcı frekanslı kızılötesi (IR) kumanda sinyallerini algılamak için kullanılan, içerisinde PIN fotodiyot, ön yükselteç, bant geçiren filtre, AGC ve demodülatör bulunan entegre kızılötesi alıcı modülüdür. Demodüle edilmiş çıkış sinyali doğrudan mikrodenetleyiciye bağlanarak Arduino, ESP32, STM32 ve benzeri sistemlerde kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün | TSOP2238 |
| Sensör Tipi | Kızılötesi (IR) Alıcı |
| Taşıyıcı Frekans | 38 kHz |
| Besleme Gerilimi | 2.5 – 5.5 V |
| Tipik Besleme Akımı | 950 µA |
| Algılama Hassasiyeti | 0.12 mW/m² |
| Algılama Mesafesi | 45 m'ye kadar |
| Görüş Açısı | ±45° |
| AGC | AGC2 |
| Çıkış | Demodüle edilmiş, aktif LOW |
| Çıkış Uyumluluğu | TTL / CMOS |
| Çalışma Sıcaklığı | -25°C ~ +85°C |
| Montaj | THT / Through Hole |
| Kılıf Ölçüsü | Yaklaşık 6.0 × 5.6 × 6.95 mm |
| IR Dalga Boyu | Yaklaşık 950 nm |
| Pin Sayısı | 3 |
| RoHS | Uyumlu |
Kaynaklardaki güncel Vishay ürün bilgileri 2.5–5.5 V besleme, 38 kHz taşıyıcı, 45° görüş açısı ve -25°C ile +85°C çalışma aralığını doğruluyor.
Pin Yapısı
TSOP2238 pin sıralaması:
- OUT – Demodüle edilmiş IR sinyal çıkışı
- VS – Besleme gerilimi
- GND – Toprak
TSOP2238'de çıkış aktif LOW çalışır; uygun 38 kHz IR sinyali algılandığında OUT pini LOW seviyesine çekilir.
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- IR uzaktan kumanda sistemleri
- TV, medya oynatıcı ve elektronik cihaz kumandaları
- Robotik uygulamalar
- Ev otomasyonu
- Akıllı cihaz kontrol sistemleri
- IR haberleşme projeleri
- Elektronik kontrol panelleri
Uyumlu protokoller: RC-5, RC-6, NEC, Panasonic, Sharp, Thomson RCA ve benzeri IR kumanda protokolleriyle kullanılabilir.
Öne Çıkan Özellikler
- 38 kHz IR sinyallerine özel dahili filtre
- PIN fotodiyot ve ön yükselteç entegre yapı
- Dahili AGC ile ortam ışığı ve gürültüye karşı iyileştirilmiş bağışıklık
- Düşük güç tüketimi
- Mikrodenetleyici ile doğrudan kullanılabilen çıkış
- Arduino, ESP32 ve STM32 gibi geliştirme kartlarıyla uyumlu
- Kompakt 3 pinli THT yapı
Not: TSOP2238 bir IR verici değil, IR alıcıdır. Kızılötesi LED üzerinden gönderilen 38 kHz modülasyonlu sinyalleri algılayarak dijital çıkış üretir.
