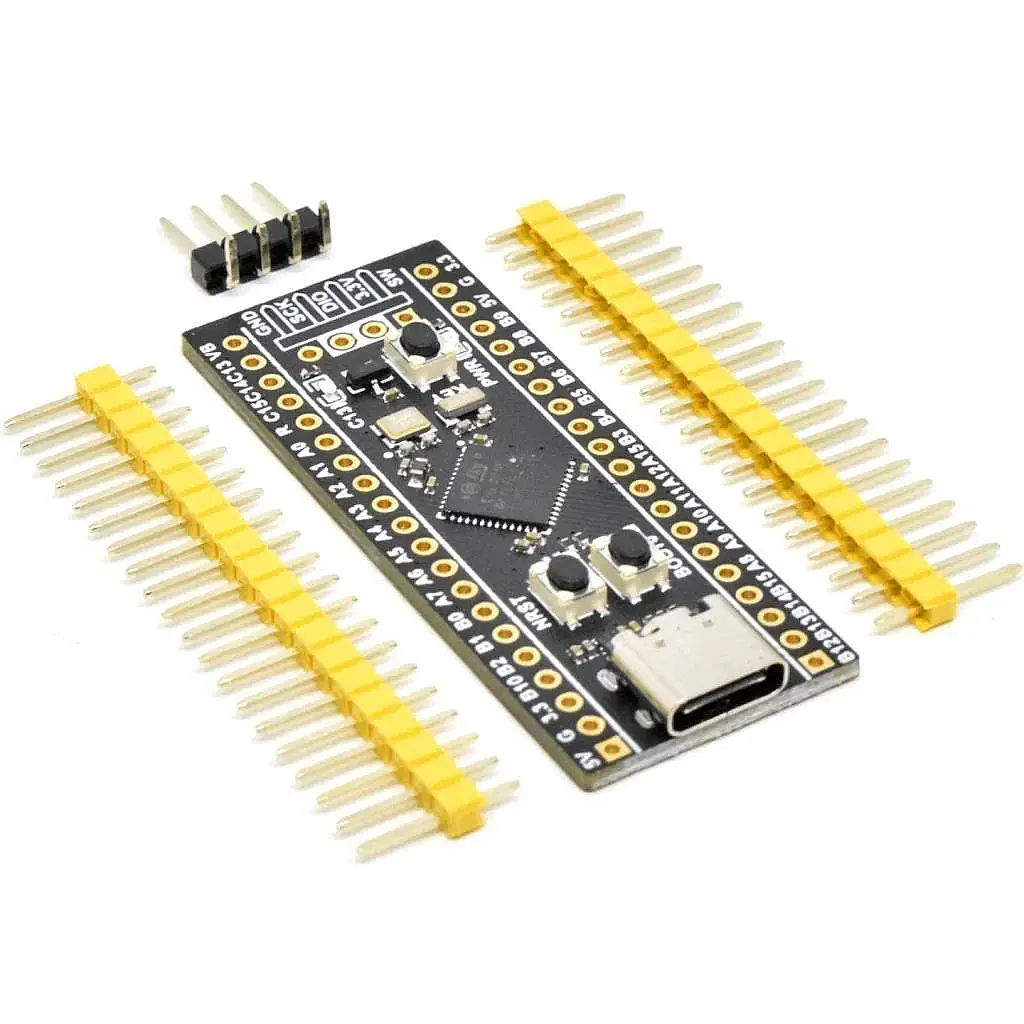

STM32F411CEU6 Black Pill 100MHz – 512KB Geliştirme Kartı Teknik Bilgi
Ürün Tipi: STM32 Black Pill Geliştirme Kartı
Mikrodenetleyici: STM32F411CEU6
İşlemci: ARM Cortex-M4 32-bit
FPU: Donanımsal Floating Point Unit
DSP: DSP komut seti desteği
Maksimum Çalışma Frekansı: 100 MHz
Flash Bellek: 512 KB
SRAM: 128 KB
Çalışma Gerilimi: 3.3V
USB: USB 2.0 Full-Speed OTG
USB Konnektörü: USB Type-C
ADC: 12-bit ADC
ADC Kanalı: 10 kanala kadar (MCU yapılandırmasına göre)
GPIO: 36 adede kadar MCU GPIO desteği; kart üzerinde kullanılabilir pin sayısı kart versiyonuna göre değişebilir
UART / USART: 3 × USART
SPI / I²S: 5 × SPI/I²S
I²C: 3 × I²C
SDIO: 1 adet
PWM: Timer tabanlı PWM
RTC: Gerçek zamanlı saat desteği
Debug: SWD
Logic Seviyesi: 3.3V
Programlama: STM32CubeIDE, Arduino IDE, PlatformIO, MicroPython
Kristal: 25 MHz yüksek hızlı kristal + 32.768 kHz RTC kristali (kart versiyonuna göre)
Kart Tipi: Black Pill / MiniF411
Boyut: Yaklaşık 52 × 21 mm (kart tasarımına göre değişebilir)
STM32F411CEU6, STMicroelectronics tarafından 100 MHz Cortex-M4, 512 KB Flash ve 128 KB SRAM özellikleriyle sunulmaktadır. MCU ayrıca FPU, DSP ve USB OTG Full-Speed gibi özelliklere sahiptir.
Ürün Açıklaması
STM32F411CEU6 Black Pill, küçük boyutuna rağmen yüksek işlem gücü sunan STM32F4 tabanlı bir geliştirme kartıdır. 100 MHz ARM Cortex-M4 çekirdeği, donanımsal FPU ve DSP desteği sayesinde gerçek zamanlı kontrol, sensör işleme, motor kontrolü ve gömülü sistem uygulamalarında kullanılabilir.
USB Type-C bağlantısı üzerinden besleme ve USB haberleşmesi sağlanabilir. SWD arayüzü ile ST-LINK gibi harici programlayıcı/debugger kullanılarak programlama ve hata ayıklama yapılabilir. Arduino IDE ve MicroPython gibi platformlarla da kullanılabilmesi, farklı geliştirme ortamlarına uyum sağlar.
Kullanım Alanları:
- Gömülü sistem projeleri
- Robotik ve otomasyon
- Motor kontrol uygulamaları
- Sensör ve veri toplama
- IoT projeleri
- Gerçek zamanlı kontrol
- DSP ve sinyal işleme
- USB uygulamaları
- Arduino ve MicroPython projeleri
- Eğitim ve prototipleme
