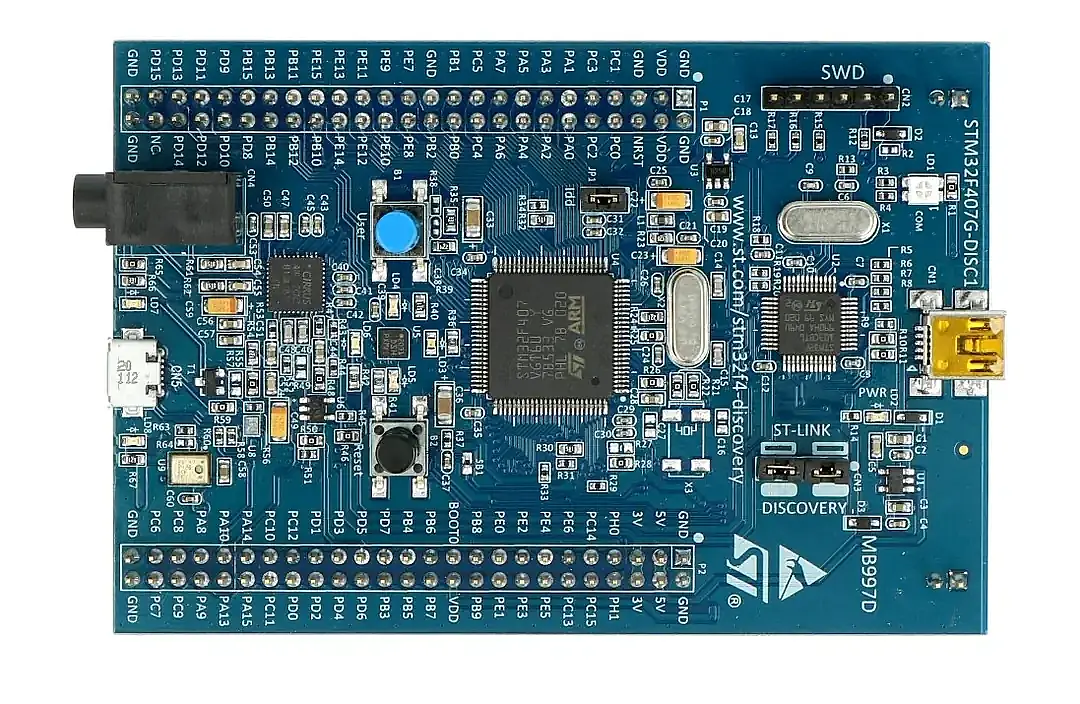

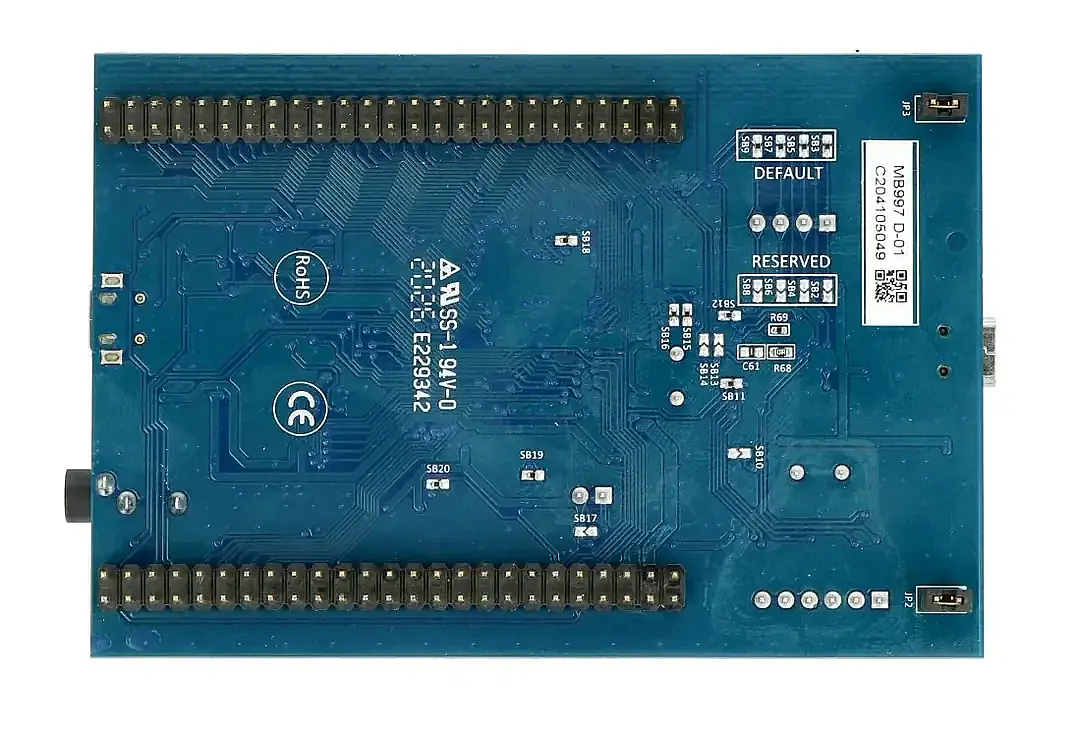

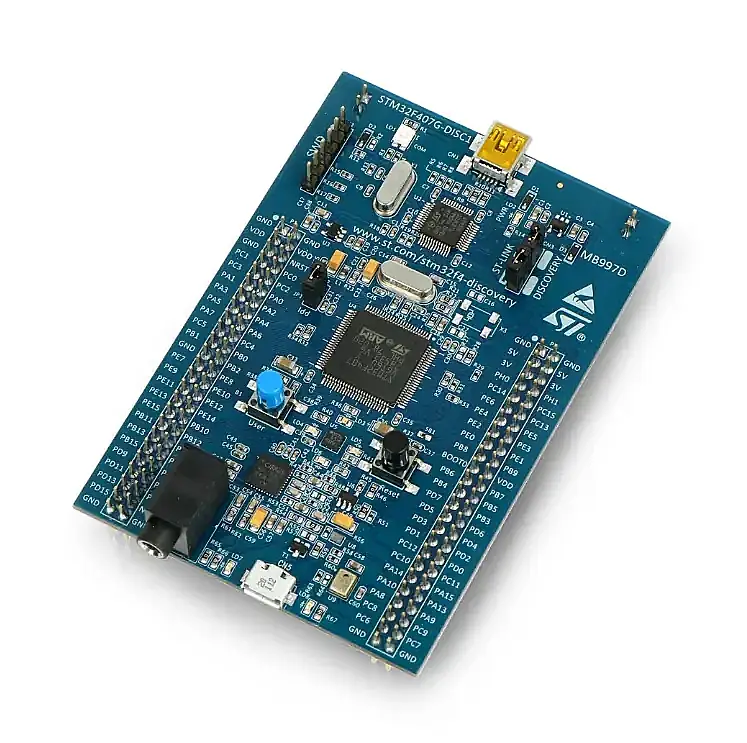

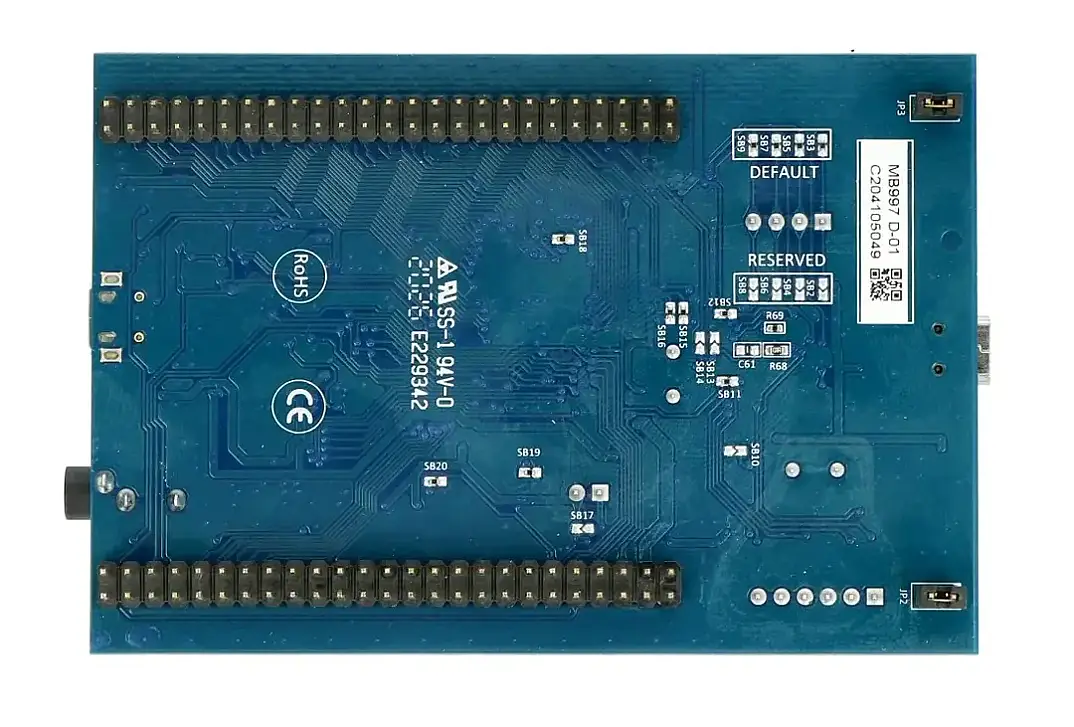

STM32F407G-DISC1 Discovery Geliştirme Kartı – Teknik Bilgi
Ürün Tipi: STM32F4 Discovery Geliştirme Kartı
Model: STM32F407G-DISC1
Kart Referansı: MB997
Mikrodenetleyici: STM32F407VGT6
İşlemci: ARM 32-bit Cortex-M4 + FPU
Maksimum Frekans: 168 MHz
Flash Bellek: 1 MB
RAM: 192 KB
Çalışma Gerilimi: 3.3V
Programlayıcı / Debugger: ST-LINK/V2-A
Debug Arayüzü: SWD
USB: USB OTG Full-Speed, Micro-AB
ADC: 12-bit ADC
DAC: 12-bit DAC
GPIO: LQFP100 üzerindeki I/O pinleri için genişletme bağlantıları
PWM: Timer tabanlı PWM
UART / USART: Çoklu seri haberleşme desteği
SPI: SPI desteği
I²C: I²C desteği
I²S: I²S ses arayüzü
CAN: CAN desteği
SDIO: SDIO desteği
İvmeölçer: 3 eksenli MEMS ivmeölçer
Mikrofon: Dahili MEMS dijital mikrofon
Ses DAC: Audio DAC + Class-D hoparlör sürücüsü
Ses Çıkışı: Stereo kulaklık jakı
LED: Güç, USB, kullanıcı ve USB OTG LED'leri
Buton: User ve Reset butonları
Pin Aralığı: 2.54 mm
Geliştirme Ortamları: STM32CubeIDE, Keil MDK-ARM, IAR vb.
Ürün Açıklaması
STM32F407G-DISC1, STM32F407VG mikrodenetleyicisini temel alan kapsamlı bir STM32 Discovery geliştirme kartıdır. 168 MHz ARM Cortex-M4 + FPU işlemci, 1 MB Flash ve 192 KB RAM ile yüksek performans gerektiren gömülü sistem uygulamalarında kullanılabilir.
Kart üzerinde ST-LINK/V2-A programlayıcı ve debugger, 3 eksenli MEMS ivmeölçer, dijital MEMS mikrofon, ses DAC'ı, Class-D ses sürücüsü, kullanıcı ve Reset butonları ile çok sayıda LED bulunur. Ayrıca USB OTG bağlantısı ve tüm LQFP100 I/O'larına erişim sağlayan 2.54 mm genişletme header'ları mevcuttur.
Kullanım Alanları:
- STM32 ve ARM Cortex-M4 geliştirme
- Gömülü sistem projeleri
- Robotik ve otomasyon
- Sensör uygulamaları
- Ses işleme projeleri
- Motor kontrolü
- Endüstriyel kontrol
- USB ve haberleşme uygulamaları
- Eğitim ve prototipleme
