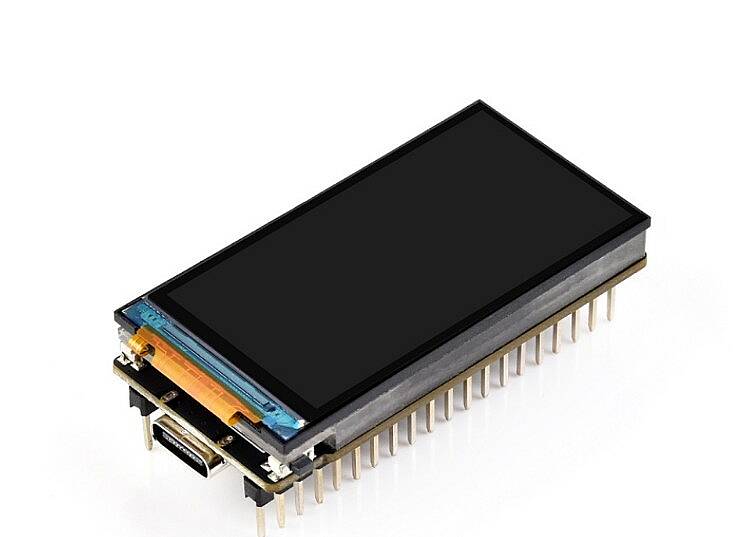

ESP32-S3 1.9" 170×320 LCD Ekranlı Wi-Fi - Bluetooth Geliştirme Board
ESP32-S3 1.9" 170×320 LCD Ekranlı Wi-Fi & Bluetooth Geliştirme Board
ESP32-S3 1.9" LCD Geliştirme Board, güçlü ESP32-S3R8 işlemciyi renkli 1.9 inç 170×320 LCD ekran, Wi-Fi ve Bluetooth bağlantısı ile bir araya getiren gelişmiş bir geliştirme platformudur. Kart üzerinde ayrıca QMI8658 6 eksenli IMU, TF/MicroSD kart yuvası ve Li-Po pil bağlantısı bulunur. LVGL gibi grafik arayüz kütüphaneleriyle kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Mikrodenetleyici | ESP32-S3R8 |
| İşlemci | Xtensa 32-bit LX7 Dual-Core |
| Maks. Frekans | 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash | 16 MB |
| PSRAM | 8 MB |
| Wi-Fi | 2.4 GHz 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Bluetooth Mesh | Desteklenir |
| Anten | Dahili |
| LCD | 1.9" TFT |
| LCD Çözünürlüğü | 170 × 320 piksel |
| LCD Renk | 262K |
| LCD Sürücü | ST7789V2 |
| LCD Arayüzü | SPI |
| LCD Parlaklığı | 500 cd/m² |
| Kontrast Oranı | 900:1 |
| Dokunmatik | Versiyona bağlı |
| IMU Sensörü | QMI8658, 6 eksen |
| TF / MicroSD | Var |
| USB | USB Type-C |
| Pil Bağlantısı | 3.7 V Li-Po |
| Genişleme | Pico uyumlu pin arayüzü |
| ADC | 12-bit |
| UART | Desteklenir |
| SPI | Desteklenir |
| I²C | Desteklenir |
| I²S | Desteklenir |
| PWM | Desteklenir |
| Programlama | Arduino IDE / ESP-IDF |
Kartın üretici dokümantasyonunda 16 MB Flash ve 8 MB PSRAM ile ESP32-S3R8 yapılandırması belirtilmektedir.
LCD Ekran Özellikleri
- Ekran boyutu: 1.9 inç
- Çözünürlük: 170 × 320 piksel
- Renk: 262K
- Sürücü: ST7789V2
- Arayüz: SPI
- Parlaklık: 500 cd/m²
- Kontrast: 900:1
- Donanımsal döndürme: 90°
- Dokunmatik: Dokunmatik versiyonda mevcut
- Dokunmatik kontrolcüsü: CST816 (touch versiyonu)
Dahili Donanımlar
QMI8658 6 Eksen IMU:
3 eksenli ivmeölçer ve 3 eksenli jiroskop içerir. Hareket algılama, yönelim, titreşim ve çeşitli hareket kontrollü uygulamalarda kullanılabilir.
TF/MicroSD Kart Yuvası:
Görsel, veri, dosya ve diğer içeriklerin harici hafızada saklanmasını sağlar.
Li-Po Pil Bağlantısı:
3.7 V lityum pil bağlantısı ve kart üzerinde şarj/deşarj devresi bulunur.
Öne Çıkan Özellikler
- 240 MHz çift çekirdekli ESP32-S3R8
- 16 MB Flash
- 8 MB PSRAM
- 2.4 GHz Wi-Fi
- Bluetooth 5 LE
- 1.9" renkli LCD
- 170 × 320 piksel çözünürlük
- ST7789V2 ekran sürücüsü
- QMI8658 6 eksenli IMU
- TF/MicroSD kart desteği
- USB Type-C
- 3.7 V Li-Po pil bağlantısı
- Pico uyumlu genişleme arayüzü
- LVGL desteği
- Arduino IDE ve ESP-IDF desteği
Kullanım Alanları
- IoT cihazları
- Akıllı ev kontrol panelleri
- Mini HMI uygulamaları
- Wi-Fi veri göstergeleri
- Sensör takip sistemleri
- Taşınabilir ölçüm cihazları
- MQTT kontrol panelleri
- Robotik uygulamalar
- Bluetooth BLE projeleri
- Hareket algılama sistemleri
- TF kartlı veri kaydediciler
- Akıllı cihaz prototipleri
- LVGL grafik arayüz projeleri
