NodeMCU ESP8266 0.96 İnç OLED Geliştirme Kartı – Teknik Bilgi
Ürün Açıklaması:

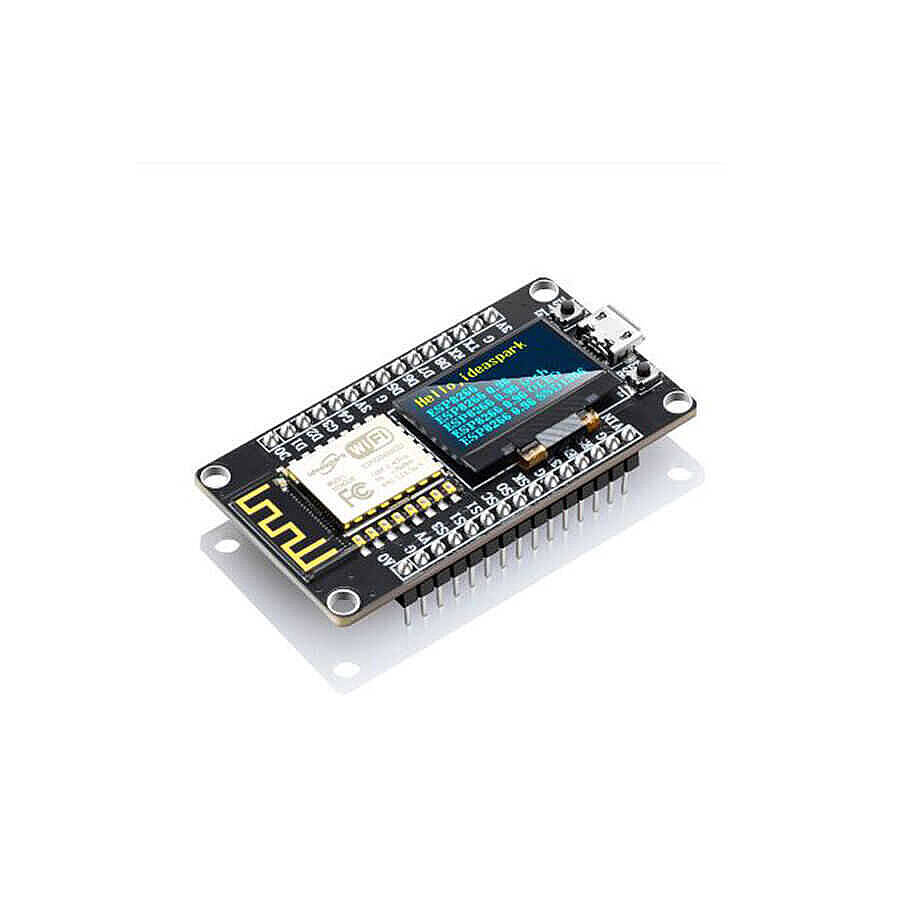

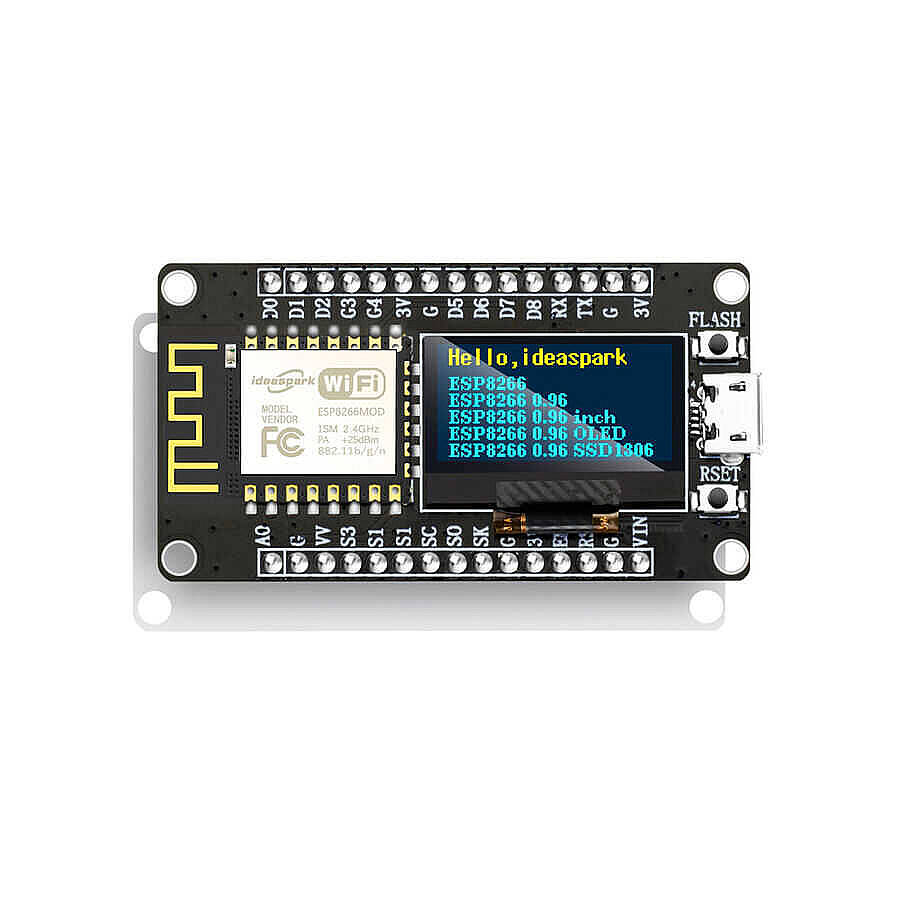

NodeMCU ESP8266 0.96 İnç OLED Geliştirme Kartı, ESP8266 Wi-Fi mikrodenetleyicisi ile 0.96 inç OLED ekranı tek kart üzerinde birleştiren kompakt bir geliştirme platformudur. Dahili CH340 USB-TTL dönüştürücü sayesinde bilgisayara USB üzerinden bağlanarak Arduino IDE ile kolayca programlanabilir. IoT, sensör, otomasyon ve kablosuz veri görüntüleme projelerinde kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Mikrodenetleyici | ESP8266 / ESP-12E |
| İşlemci | Tensilica 32-bit Xtensa LX106 |
| İşlemci Hızı | 80 MHz |
| Flash Bellek | 4 MB |
| SRAM | 64 KB |
| Wi-Fi | IEEE 802.11 b/g/n |
| Wi-Fi Frekansı | 2.4 GHz |
| OLED Ekran | 0.96 inç |
| OLED Çözünürlük | 128 × 64 piksel |
| OLED Sürücü | SSD1306 |
| OLED Haberleşme | I²C |
| Dijital I/O | 16 adet |
| Analog Giriş | 1 adet ADC |
| UART | 1 adet |
| SPI | 1 adet |
| I²C | 1 adet |
| USB-TTL | CH340G |
| Çalışma Gerilimi | 3.3V |
| Giriş Gerilimi | 7–12V |
| Kart Boyutu | Yaklaşık 59 × 31 mm |
Teknik özellikler, piyasada yaygın kullanılan 4 MB Flash ve CH340G'li NodeMCU ESP8266 OLED versiyonlarına göre hazırlanmıştır.
OLED Ekran Özellikleri
- Ekran Boyutu: 0.96 inç
- Çözünürlük: 128 × 64 piksel
- Sürücü: SSD1306
- Ekran Tipi: OLED, arka aydınlatmasız
- Haberleşme: I²C
- Görüş Açısı: 160°'den fazla
- I²C adresi genellikle 0x3C'dir.
OLED Pin Bağlantısı
| OLED | NodeMCU | GPIO |
|---|---|---|
| VCC | 3V3 | 3.3V |
| GND | GND | GND |
| SDA | D6 | GPIO12 |
| SCL | D5 | GPIO14 |
Bu pin eşleşmesi özellikle bu OLED'li NodeMCU kartlarda yaygın olarak kullanılmaktadır.
Programlama
Kart, dahili CH340G USB-TTL dönüştürücü sayesinde doğrudan USB bağlantısı üzerinden programlanabilir.
Desteklenen geliştirme ortamları:
- Arduino IDE
- PlatformIO
- MicroPython
- NodeMCU Lua
Arduino IDE'de NodeMCU 1.0 (ESP-12E Module) kart seçeneği kullanılabilir.
Kullanım Alanları
- IoT projeleri
- Wi-Fi tabanlı sensör sistemleri
- Akıllı ev otomasyonu
- Hava durumu istasyonları
- Sıcaklık ve nem göstergeleri
- MQTT projeleri
- Wi-Fi ağ bilgisi görüntüleme
- Web sunucusu projeleri
- Ölçüm ve kontrol sistemleri
- Arduino / ESP8266 projeleri
- Maker ve eğitim uygulamaları
Öne Çıkan Avantajları
- ESP8266 + OLED tek kart tasarımı
- Harici OLED bağlantısına gerek bırakmaz
- 128 × 64 çözünürlüklü ekran
- Dahili Wi-Fi
- Dahili CH340 USB-TTL
- 4 MB Flash
- Arduino IDE desteği
- Kompakt yapı
- Sensör ve modüller için kullanılabilir GPIO'lar
