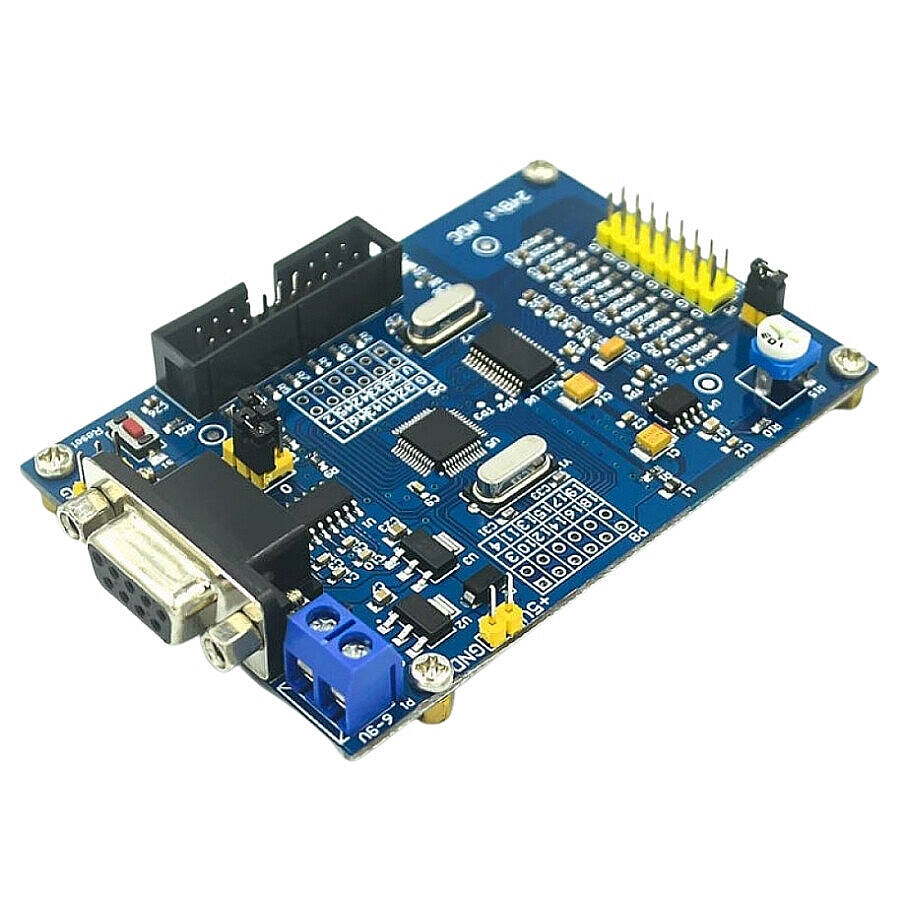

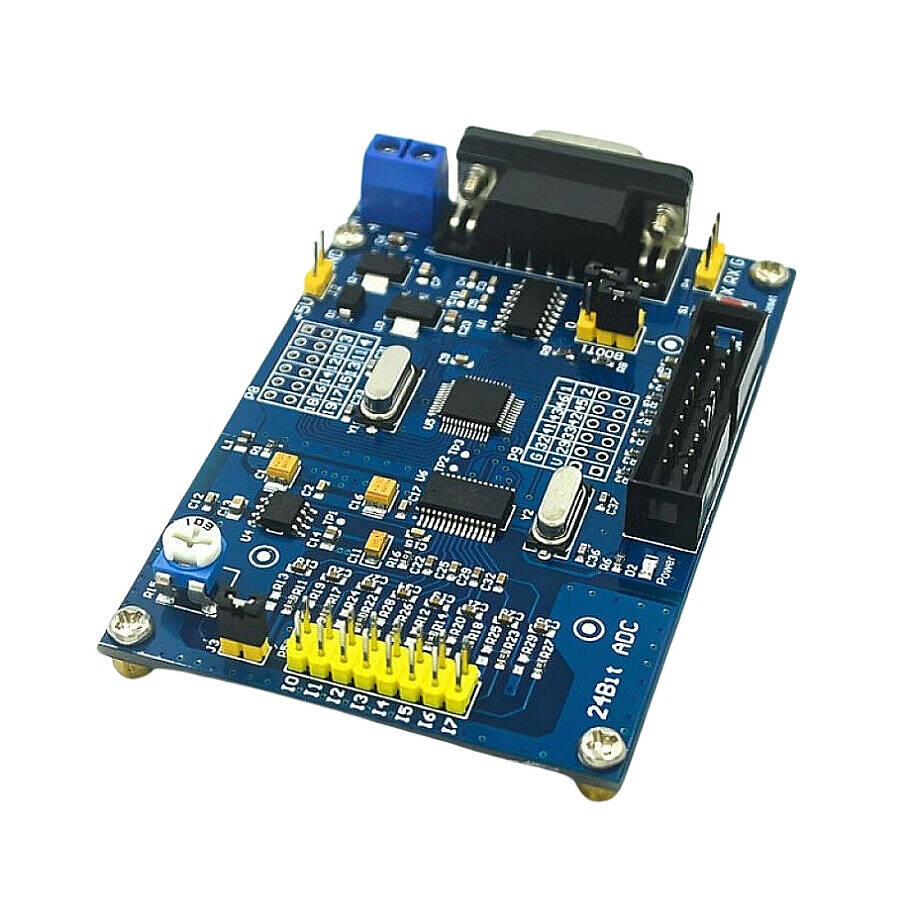

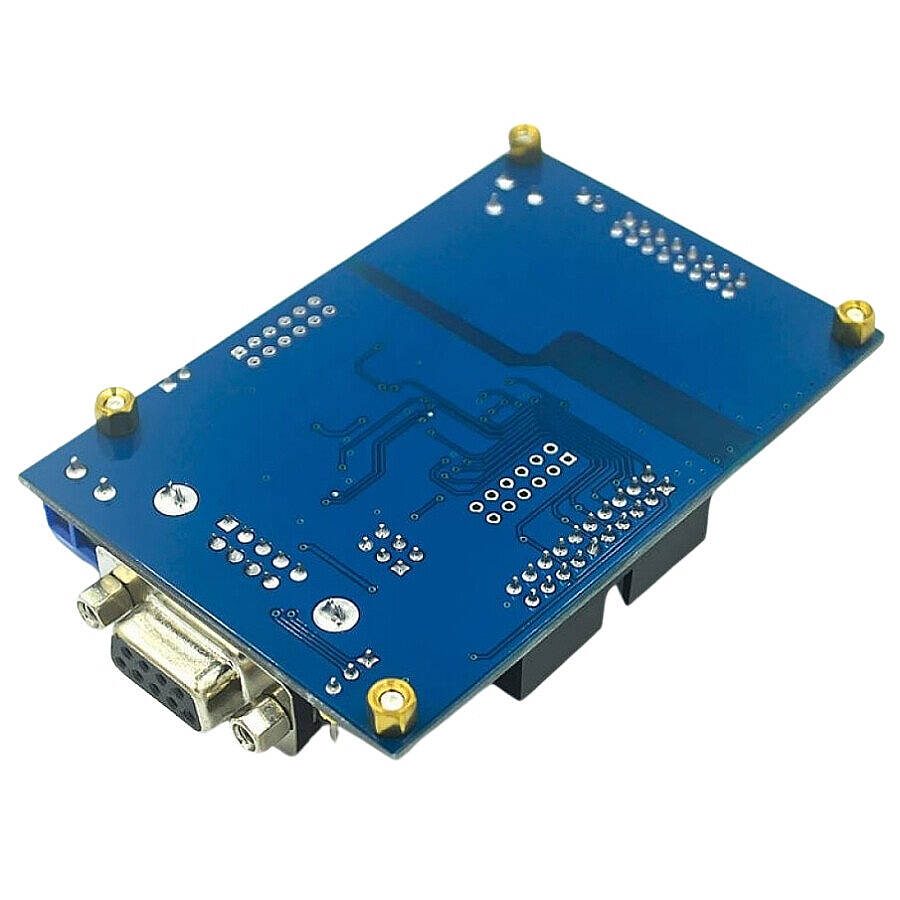

ADS1256 24-Bit Yüksek Hassasiyetli Veri Toplama Kartı – Teknik Bilgi
ADS1256 24-Bit Yüksek Hassasiyetli Veri Toplama Kartı, düşük seviyeli analog sinyallerin yüksek çözünürlük ve hassasiyetle dijital ortama aktarılması için kullanılan profesyonel bir 24-bit ADC (Analog-Dijital Dönüştürücü) modülüdür. Kartın temelinde Texas Instruments ADS1256 delta-sigma ADC bulunur. ADS1256; 8 kanallı, SPI haberleşmeli ve maksimum 30 kSPS veri hızına sahip bir ADC'dir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| ADC Entegresi | ADS1256 |
| Çözünürlük | 24 Bit |
| Kanal Sayısı | 8 Kanal Single-Ended / 4 Kanal Diferansiyel |
| ADC Mimarisi | Delta-Sigma (ΔΣ) |
| Maksimum Örnekleme Hızı | 30 kSPS |
| Programlanabilir Kazanç (PGA) | 1, 2, 4, 8, 16, 32, 64 |
| Haberleşme | SPI |
| Analog Besleme | 5 V |
| Dijital Besleme | 1.8 – 3.6 V |
| Giriş Yapısı | Single-Ended / Diferansiyel |
| Gürültüsüz Çözünürlük | 23 bite kadar |
| 50/60 Hz Filtreleme | Var |
| Dahili Kalibrasyon | Var |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| ADC Tipi | Hassasiyet odaklı Delta-Sigma |
| Paket | ADS1256 SSOP-28 |
ADS1256, 24-bit çözünürlüğün yanında 1–64 arasında programlanabilir kazanç sağlayan dahili PGA'ya sahiptir. Bu yapı özellikle küçük seviyeli sensör sinyallerinin ölçülmesinde avantaj sağlar.
Giriş Kanalları
Kart, ADS1256'nın çoklayıcılı giriş yapısı sayesinde:
- 8 adet single-ended analog giriş
- 4 adet diferansiyel analog giriş
olarak kullanılabilir. Bu sayede sıcaklık, basınç, gerilim, akım, strain gauge ve çeşitli analog sensörlerden gelen sinyaller ölçülebilir.
PGA Kazanç Ayarları
Dahili programlanabilir kazanç yükselteci aşağıdaki kazanç seçeneklerini destekler:
1× / 2× / 4× / 8× / 16× / 32× / 64×
Yüksek PGA değerleri, düşük seviyeli analog sinyallerin ADC tarafından daha hassas şekilde ölçülmesine yardımcı olur.
Haberleşme
ADS1256, mikrodenetleyici ile SPI uyumlu seri haberleşme üzerinden iletişim kurar. Arduino, ESP32, STM32, Raspberry Pi ve benzeri platformlarla uygun yazılım kullanılarak çalıştırılabilir. SPI arayüzü 5 V toleranslı olarak belirtilmiştir; ancak kart üzerindeki diğer lojik seviyeleri ve kullanılan mikrodenetleyicinin I/O sınırları ayrıca dikkate alınmalıdır.
Kullanım Alanları
- Hassas analog sensör ölçümleri
- Endüstriyel veri toplama sistemleri
- Sıcaklık ve basınç ölçümü
- Gerilim ve akım ölçümü
- Load cell / ağırlık ölçüm sistemleri
- Strain gauge uygulamaları
- Laboratuvar ölçüm sistemleri
- Endüstriyel otomasyon
- Proses kontrol sistemleri
- Arduino ve ESP32 tabanlı hassas ölçüm projeleri
- Çok kanallı analog veri toplama uygulamaları
Öne Çıkan Özellikler
- 24-bit yüksek çözünürlük
- 8 analog kanal
- 4 kanala kadar diferansiyel ölçüm
- 30.000 SPS'ye kadar veri çıkış hızı
- Dahili PGA
- 1×–64× programlanabilir kazanç
- Düşük gürültülü ölçüm yapısı
- 50/60 Hz girişim reddetme özelliği
- SPI haberleşme
- Dahili offset ve gain kalibrasyonu
- Çok kanallı ölçüm desteği
