Ürün Açıklaması
R60ABD1, 60GHz milimetre dalga radar teknolojisini kullanan gelişmiş bir insan biyosensör radar modülüdür. İnsan vücudundaki çok küçük hareketleri algılayarak solunum, kalp atışı, vücut hareketleri ve uyku durumu hakkında veri sağlayabilir.
Modül, FMCW radar teknolojisi ve dahili algoritma işlemcisi sayesinde algıladığı verileri işleyerek doğrudan çıktı sağlayabilir. Bulut bağlantısı gerektirmeden çalışabilmesi, gömülü sistemlere ve akıllı cihaz projelerine entegrasyonunu kolaylaştırır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | R60ABD1 |
| Radar Teknolojisi | 60GHz Milimetre Dalga Radar |
| Çalışma Frekansı | 61 – 61,5 GHz |
| Radar Sistemi | FMCW |
| Anten Yapısı | 1T3R |
| İletim Gücü | 6 dBm |
| Çalışma Gerilimi | 5V |
| Lojik Gerilim | 3,3V |
| Çalışma Akımı | Yaklaşık 93 mA |
| Çıkış | Seri Port / UART ve dijital seviye |
| Yatay Algılama Açısı | 40° |
| Dikey Algılama Açısı | 40° |
| Uyku Algılama Mesafesi | 2 metreye kadar |
| Solunum / Kalp Atışı Algılama | 0,4 – 2 metre |
| Önerilen Montaj Yüksekliği | Yaklaşık 2,75 metre |

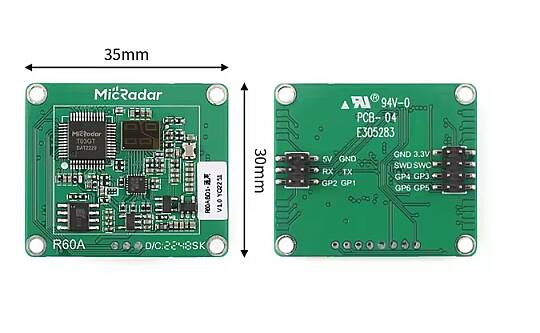

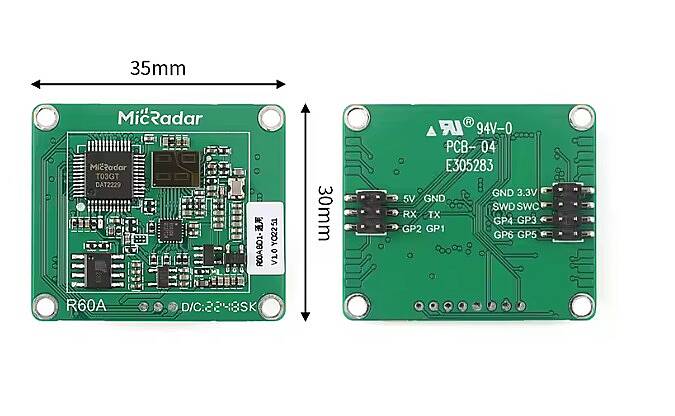

| Modül Boyutu | Yaklaşık 35 × 31 × 7,5 mm |
| Montaj Yönü | Tavana, eğimli veya yatay |
| Algılama | İnsan varlığı, hareket, solunum, kalp atışı, uyku durumu |
Teknik değerler üreticinin ürün sayfası ve teknik dokümanında belirtilen değerlere dayanmaktadır.
Algılayabildiği Bilgiler
- İnsan varlığı / yokluğu
- Hareketli / hareketsiz durum
- Solunum frekansı
- Kalp atışı bilgisi
- Vücut hareketleri
- Uyku durumu
- Uyku süresi ve uyku değerlendirmesi
- Anormal hareket bilgileri
Üretici, sürekli algılama sonucunda uyku analizi raporu oluşturulabildiğini belirtiyor.
Kullanım Alanları
- Akıllı yatak ve uyku sistemleri
- Yaşlı bakım sistemleri
- Akıllı ev uygulamaları
- İnsan varlığı algılama
- Uyku takip cihazları
- Solunum takip sistemleri
- IoT projeleri
- ESP32 / STM32 tabanlı projeler
- Gömülü sistemler
- Akıllı oda ve bina otomasyonu
- Sağlık teknolojileri prototipleri
Haberleşme ve Entegrasyon
R60ABD1 üzerinde işlemci ve algoritma bulunur; algılama sonuçları seri haberleşme üzerinden aktarılabilir. Wi-Fi veya 4G gibi kablosuz haberleşme modülleri ürünün temel radar modülüne dahil değildir ve gerektiğinde harici olarak sisteme eklenmelidir.
Önemli Not
Bu ürün tıbbi cihaz veya teşhis cihazı olarak değerlendirilmemelidir. Radarın sağladığı solunum ve kalp atışı verileri elektronik izleme/algılama amacıyla kullanılmalıdır. Tıbbi kullanım ve klinik teşhis için gerekli sertifikasyon ve doğrulamalar ayrıca değerlendirilmelidir.
