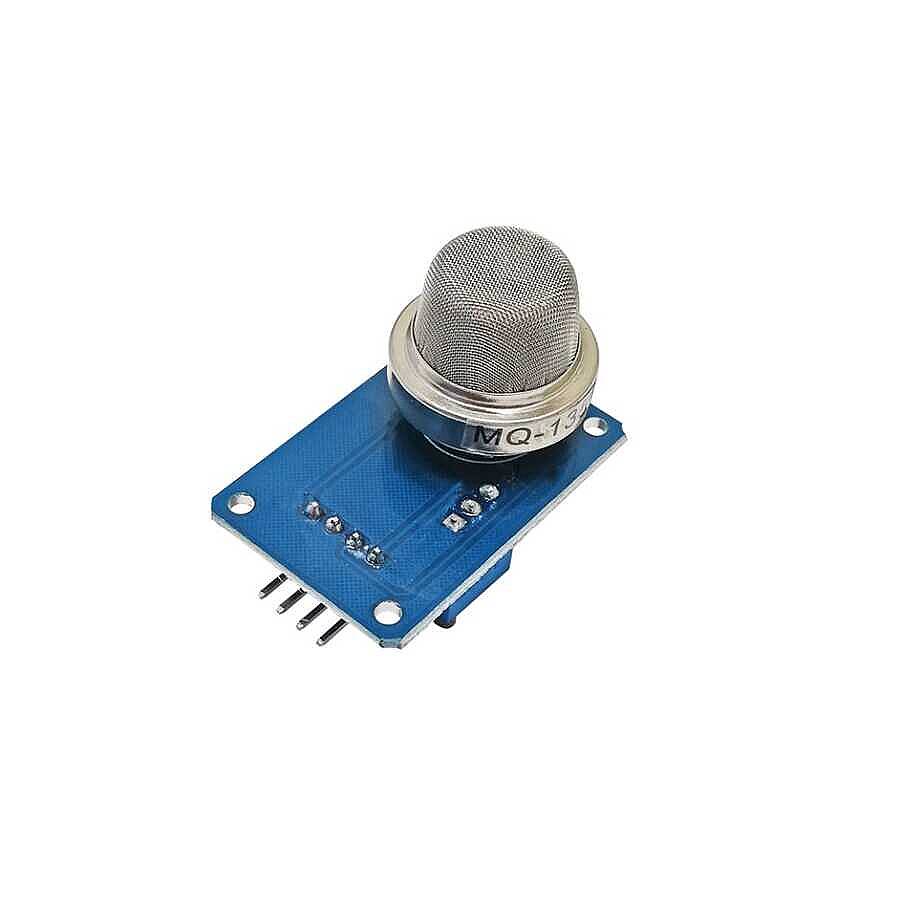

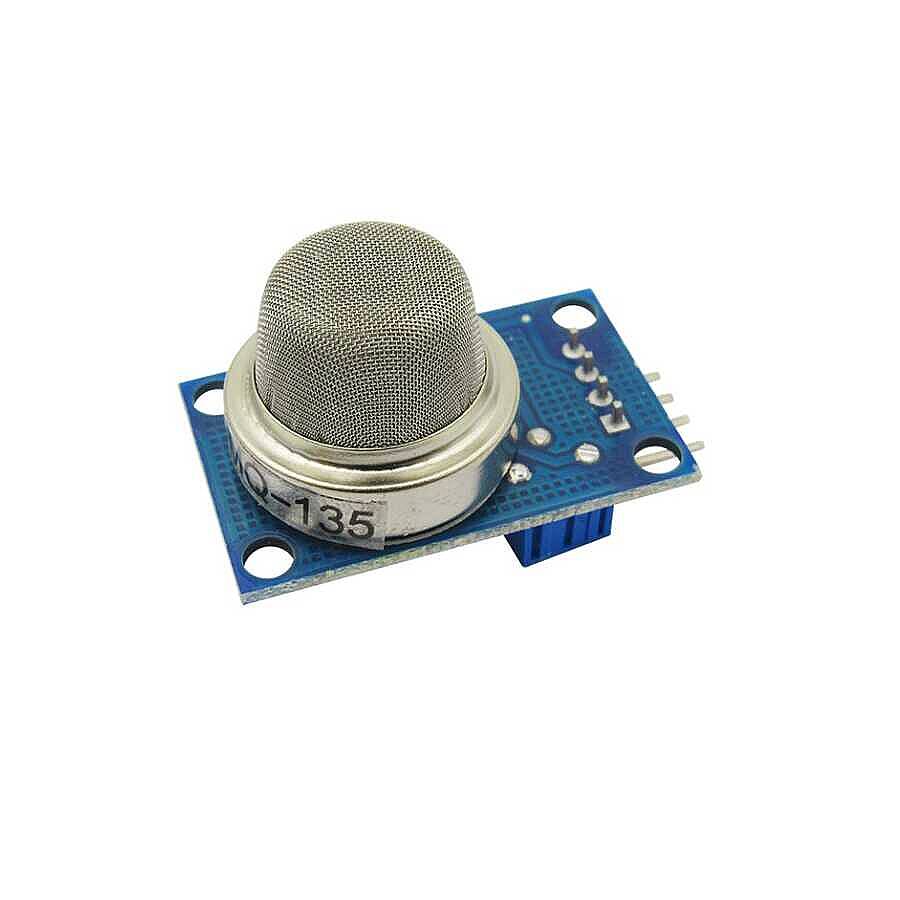

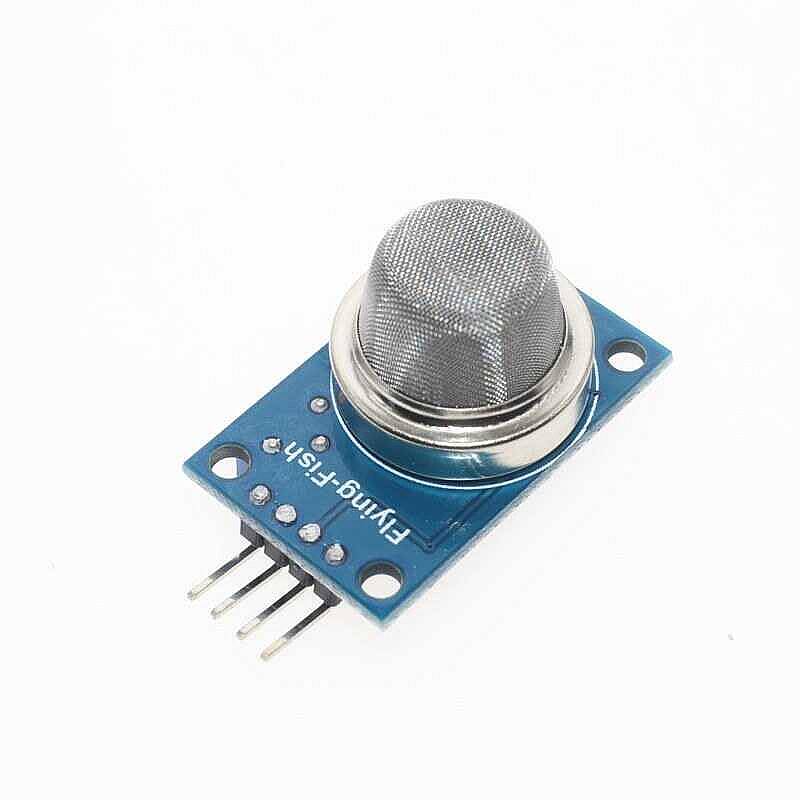

MQ-135 Hava Kalitesi Ölçüm Modülü – Teknik Bilgi
MQ-135, ortam hava kalitesini izlemek ve çeşitli gazların varlığını algılamak için kullanılan yarı iletken gaz sensör modülüdür. NH₃ (amonyak), NOx, alkol buharı, benzen, duman ve CO₂ gibi gazlara karşı hassastır. Arduino ve benzeri mikrodenetleyici kartlarla kullanılabilir.
Teknik Özellikler
- Sensör: MQ-135
- Sensör tipi: Yarı iletken gaz sensörü
- Hassas malzeme: SnO₂ (Kalay dioksit)
- Çalışma gerilimi: 5V DC
- Çıkışlar: Analog (AO) ve Dijital (DO)
- Analog çıkış: Gaz yoğunluğuna bağlı değişken gerilim
- Dijital çıkış: Ayarlanabilir eşik seviyesine göre HIGH/LOW
- Hassasiyet ayarı: Kart üzerindeki trimpot ile
- Karşılaştırıcı: LM393
- Algılanabilen gazlar: NH₃, NOx, alkol, benzen, duman, CO₂ vb.
- Güç tüketimi: Modül/sensör versiyonuna göre yaklaşık 150 mA
- Bağlantı: 4 pin
- Pinler: VCC, GND, AO, DO
- Tipik kart boyutu: Yaklaşık 32 × 22 mm
- Kullanım: Arduino, STM32, ESP32* ve diğer mikrodenetleyici projeleri
* Önemli: Yaygın MQ-135 modüllerinin çıkışı 5V seviyesine kadar çıkabildiğinden, ESP32 gibi 3.3V giriş kullanan kartlarda AO/DO bağlantısı doğrudan yapılmadan önce gerilim seviyesine dikkat edilmelidir.
Pin Yapısı
| Pin | Açıklama |
|---|---|
| VCC | 5V besleme |
| GND | Toprak |
| AO | Analog gaz sensör çıkışı |
| DO | Ayarlanabilir eşik değerli dijital çıkış |
Kullanım Alanları
- Hava kalitesi izleme sistemleri
- Arduino hava kalite projeleri
- Duman ve gaz algılama
- Akıllı ev/IoT uygulamaları
- Ortam hava izleme
- Eğitim ve robotik projeleri
- Gaz alarm sistemleri
- Laboratuvar ve prototip uygulamaları
Çalışma Notu: MQ-135'in ısıtıcısının sensörü çalışma sıcaklığına getirmesi gerekir. İlk kullanımda daha uzun bir burn-in/ön ısıtma süreci gerekebilir; bazı modül üreticileri ilk kullanım için 48–168 saatlik sürekli çalıştırma önerirken, günlük kullanımda başlangıç sonrası 10–15 dakika ısınma süresi belirten modüller de vardır. Bu nedenle kesin süre kullanılan sensör/modül üreticisine göre değerlendirilmelidir.
