Mini SMD Tact Switch Buton 4 Pin – Teknik Bilgi

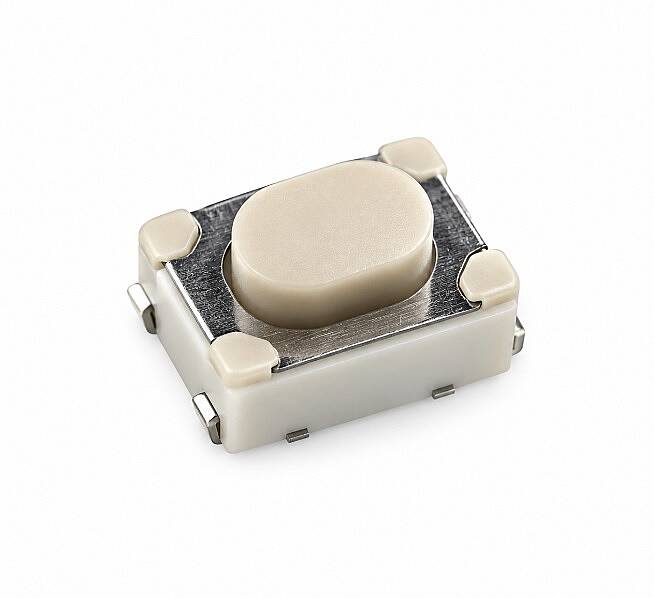

Mini SMD Tact Switch Buton 4 Pin, PCB üzerinde sınırlı alan bulunan elektronik devrelerde kullanılan, küçük boyutlu ve yüzey montajına uygun anlık (momentary) basmalı butondur. Butona basıldığında elektriksel bağlantı sağlanır, bırakıldığında devre tekrar açık konuma döner. Ürün görselinizdeki tip, piyasada yaklaşık 4,2 × 3 mm ve 2,4 mm yükseklik ölçülerinde sunulan modellerle uyumludur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Mini SMD Tact Switch |
| Montaj Tipi | SMD / SMT |
| Pin Sayısı | 4 Pin |
| Kontak Yapısı | Normalde Açık (NO) |
| Çalışma Tipi | Anlık Basmalı (Momentary) |
| Yaklaşık Ölçüler | 4,2 × 3,0 mm |
| Yükseklik | Yaklaşık 2,4 mm |
| Çalışma Gerilimi | Modele bağlı, tipik 12V DC |
| Çalışma Akımı | Modele bağlı, tipik 50 mA |
| Kontak Direnci | ≤100 mΩ, modele bağlı |
| Montaj | PCB üzerine yüzey montaj |
| Aktüatör | Üstten basmalı |
| Kullanım | PCB, elektronik cihazlar ve kontrol devreleri |
Bu tip 4 pinli SMD tact switchlerde dört bacağın bulunması, iki ayrı elektriksel kontak çifti ve PCB üzerinde mekanik stabilite sağlanması amacıyla kullanılır; aynı taraftaki karşılıklı terminaller genellikle birbirine bağlıdır. Kesin elektriksel değerler üretici/model varyantına göre değişebileceğinden, ürününüz için özel datasheet varsa nominal değerleri ona göre vermek gerekir.
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- PCB kontrol butonları
- Kumanda ve uzaktan kumanda devreleri
- Tüketici elektroniği
- IoT ve gömülü sistemler
- Küçük elektronik cihazlar
- Menü ve kullanıcı arayüzü butonları
- SMD elektronik kartlar
Öne Çıkan Özellikler
- Mini boyutlu tasarım
- 4 pinli SMD yapı
- PCB üzerinde çok az yer kaplar
- Hızlı ve net basma hissi sağlar
- SMT üretim ve PCB montajına uygundur
- Kompakt elektronik tasarımlar için idealdir
