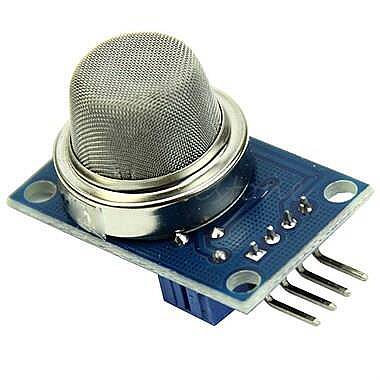

MQ-4 Metan Gaz (CNG) Sensör Modülü – Teknik Bilgi
MQ-4 Metan Gaz Sensör Modülü, özellikle metan (CH₄) gazını algılamak için tasarlanmış bir gaz sensörü kartıdır. Doğalgaz ve CNG gibi metan içeren gazların tespitine yönelik Arduino, mikrodenetleyici ve elektronik prototipleme projelerinde kullanılabilir. Sensör, gaz yoğunluğundaki değişime bağlı olarak analog sinyal üretir.
Teknik Özellikler
| Özellik | Değer |
|---|
| Sensör Modeli | MQ-4 |
| Algılanan ana gaz | Metan (CH₄) |
| Gaz türü | Doğalgaz / CNG |
| Sensör tipi | Yarı iletken gaz sensörü |
| Algılama yöntemi | Gaz konsantrasyonuna bağlı direnç değişimi |
| Çalışma gerilimi | 5V DC |
| Çıkış | Analog (AO) + Dijital (DO) |
| Dijital karşılaştırıcı | LM393 |
| Hassasiyet ayarı | Trimpot ile ayarlanabilir |
| Bağlantı | VCC, GND, AO, DO |
| Arayüz | Arduino ve mikrodenetleyici uyumlu |
| Kullanım | Gaz algılama ve hava kalitesi projeleri |
Pin Yapısı
- VCC: 5V DC besleme
- GND: Toprak bağlantısı
- AO: Gaz yoğunluğuna bağlı analog çıkış
- DO: Ayarlanan eşik değerine göre dijital çıkış
Kullanım Alanları
- Metan gazı algılama
- Doğalgaz kaçak tespit projeleri
- CNG gazı algılama
- Arduino gaz sensörü projeleri
- Akıllı ev sistemleri
- IoT tabanlı gaz izleme
- Eğitim ve robotik projeleri
- Prototip gaz alarm sistemleri
Önemli Teknik Not
MQ-4 profesyonel ve kalibre edilmiş bir gaz kaçak dedektörü değildir. Analog çıkış, uygun kalibrasyon ve devre tasarımı yapılmadan doğrudan kesin ppm değeri olarak değerlendirilmemelidir. Sensörün ısıtıcısı nedeniyle çalışma sırasında ısınması normaldir ve ilk kullanım öncesinde sensörün uygun şekilde ön ısıtılması gerekir.
Site için kısa ürün açıklaması:
MQ-4 Metan Gaz (CNG) Sensör Kartı, metan (CH₄) gazına karşı yüksek hassasiyet gösteren ve doğalgaz/CNG algılama uygulamalarında kullanılabilen bir gaz sensörü modülüdür. 5V ile çalışan modül, analog ve ayarlanabilir eşik seviyesine sahip dijital çıkış sunar. Arduino, mikrodenetleyici, IoT, robotik ve eğitim amaçlı elektronik projelerinde kolaylıkla kullanılabilir.
