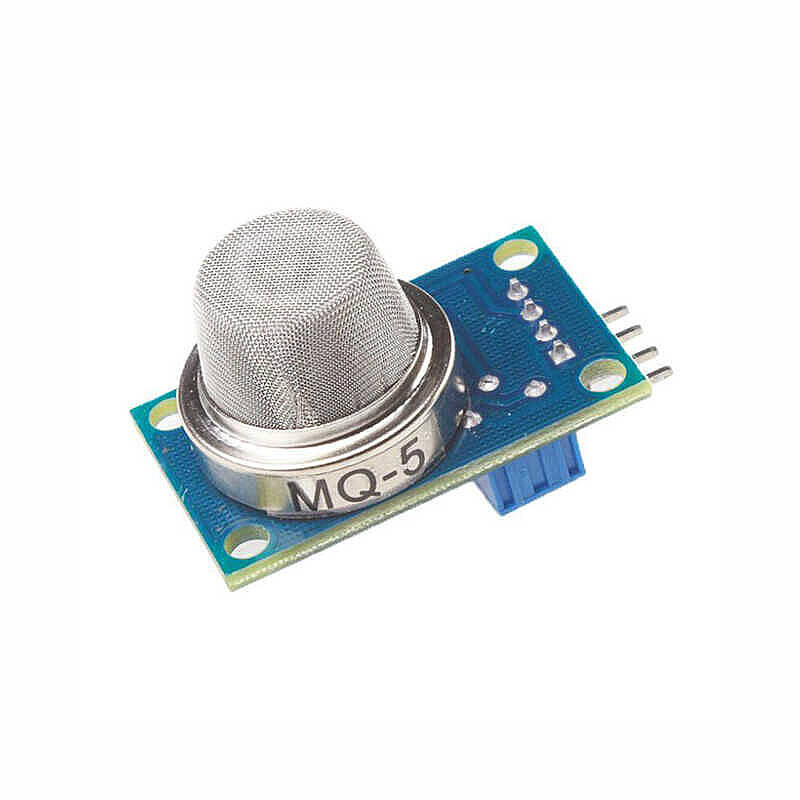

MQ-5 LPG / Propan Gaz Sensör Kartı – Teknik Bilgi
MQ-5 Gaz Sensör Modülü, özellikle LPG, propan ve metan/doğalgaz gibi yanıcı gazların algılanmasına yönelik kullanılan yarı iletken gaz sensörü kartıdır. Arduino ve diğer mikrodenetleyicilerle gaz algılama, kaçak tespit prototipleri ve IoT uygulamalarında kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör Modeli | MQ-5 |
| Algılanabilen Gazlar | LPG, Propan, Metan (CH₄), Doğalgaz |
| Sensör Tipi | Yarı iletken gaz sensörü |
| Hassas Malzeme | SnO₂ (Kalay Dioksit) |
| Çalışma Gerilimi | 5V DC |
| Isıtıcı Gerilimi | 5V |
| Çıkışlar | Analog (AO) + Dijital (DO) |
| Dijital Karşılaştırıcı | Genellikle LM393 |
| Hassasiyet Ayarı | Kart üzerindeki trimpot ile |
| Bağlantı Pinleri | VCC, GND, AO, DO |
| Tipik Algılama Aralığı | Yaklaşık 300–10.000 ppm* |
| Gösterge | Güç ve dijital çıkış LED'i (modüle göre) |
| Uyumluluk | Arduino ve çeşitli mikrodenetleyiciler |
* Algılama aralığı ve hassasiyet üretici/sensör versiyonuna, ortam koşullarına ve kalibrasyona bağlı olarak değişebilir.
Pin Bağlantıları
- VCC: 5V DC besleme
- GND: Toprak bağlantısı
- AO (Analog Output): Gaz yoğunluğuna bağlı değişken analog sinyal
- DO (Digital Output): Trimpot ile belirlenen eşik seviyesine göre dijital HIGH/LOW çıkış
Çalışma Prensibi
MQ-5'in SnO₂ tabanlı algılama elemanının elektriksel direnci, yanıcı gazların bulunduğu ortamda değişir. Bu değişim AO çıkışından analog olarak ölçülebilir. Modül üzerindeki LM393 karşılaştırıcı ve trimpot sayesinde belirlenen gaz seviyesinin aşılması durumunda DO dijital çıkışı da kullanılabilir.
Sensör içerisinde bir ısıtıcı eleman bulunduğundan çalışma sırasında sensörün ısınması normaldir. Kararlı ölçümler için sensörün önceden ısıtılması ve hassas ölçüm isteniyorsa uygulamaya göre kalibre edilmesi gerekir.
Kullanım Alanları
- LPG gazı algılama projeleri
- Propan gazı algılama
- Doğalgaz ve metan algılama
- Gaz kaçağı alarm prototipleri
- Arduino gaz sensörü uygulamaları
- Akıllı ev ve IoT sistemleri
- Robotik ve elektronik eğitim projeleri
- Ortam gaz yoğunluğu izleme sistemleri
Önemli Güvenlik Notu
MQ-5, elektronik geliştirme ve prototipleme amaçlı bir sensördür. Sertifikalı LPG/doğalgaz kaçak alarm cihazının yerine kullanılmamalıdır. Kesin ppm ölçümü için sensör karakteristiği, sıcaklık/nem etkileri ve yük direnci dikkate alınarak uygun kalibrasyon yapılmalıdır.
