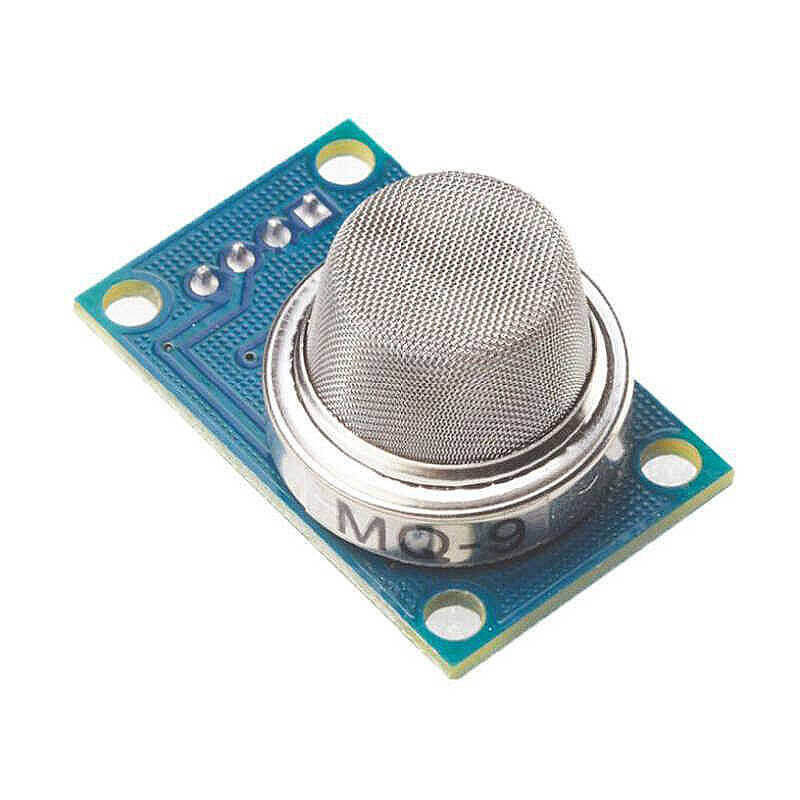

MQ-9 Karbonmonoksit ve Yanıcı Gaz Sensör Kartı – Teknik Bilgi
MQ-9 Gaz Sensör Modülü, ortamdaki karbonmonoksit (CO) ve çeşitli yanıcı gazların algılanması için kullanılan yarı iletken gaz sensör modülüdür. Arduino, mikrodenetleyici ve IoT tabanlı projelerde gaz algılama ve alarm uygulamaları için kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör Modeli | MQ-9 |
| Ana Algılanan Gaz | Karbonmonoksit (CO) |
| Diğer Gazlar | LPG, metan (CH₄) ve diğer yanıcı gazlar |
| Sensör Tipi | Yarı iletken gaz sensörü |
| Hassas Malzeme | SnO₂ (Kalay Dioksit) |
| Modül Besleme Gerilimi | 5V DC |
| Çıkışlar | Analog (AO) + Dijital (DO) |
| Dijital Karşılaştırıcı | Genellikle LM393 |
| Hassasiyet Ayarı | Trimpot ile ayarlanabilir |
| Bağlantı | VCC, GND, AO, DO |
| Isıtıcı Sistemi | Çift seviyeli ısıtma prensibi |
| Kullanım | CO ve yanıcı gaz algılama |
Pin Yapısı
- VCC: 5V DC besleme
- GND: Toprak
- AO: Gaz yoğunluğuna bağlı analog çıkış
- DO: Ayarlanan eşik seviyesine göre dijital çıkış
Çalışma Prensibi
MQ-9 sensör elemanı, ortamdaki gazların etkisiyle elektriksel direncini değiştirir. Bu değişim modül üzerinden analog sinyale dönüştürülerek mikrodenetleyici tarafından okunabilir.
MQ-9'un önemli özelliklerinden biri, CO ve yanıcı gazlara yönelik hassasiyetini uygun ısıtma çevrimiyle kullanabilmesidir. Bu nedenle sensörün doğru şekilde çalıştırılması ve hassas ölçüm yapılacaksa üretici karakteristiklerine göre kalibrasyon uygulanması gerekir.
Kullanım Alanları
- Karbonmonoksit (CO) algılama
- LPG ve yanıcı gaz algılama
- Metan/doğalgaz algılama
- Gaz kaçağı alarm prototipleri
- Arduino projeleri
- IoT tabanlı gaz izleme sistemleri
- Akıllı ev uygulamaları
- Robotik ve eğitim projeleri
- Ortam güvenliği prototipleri
⚠️ Önemli Not
MQ-9 modülü profesyonel veya sertifikalı gaz alarm cihazı değildir. Analog çıkıştan doğrudan kesin ppm değeri elde etmek için uygun ısıtma çevrimi, sensör karakterizasyonu ve kalibrasyon gerekir. Özellikle karbonmonoksit zehirlenmesi gibi hayati risk taşıyan durumlarda sertifikalı güvenlik cihazları kullanılmalıdır.
