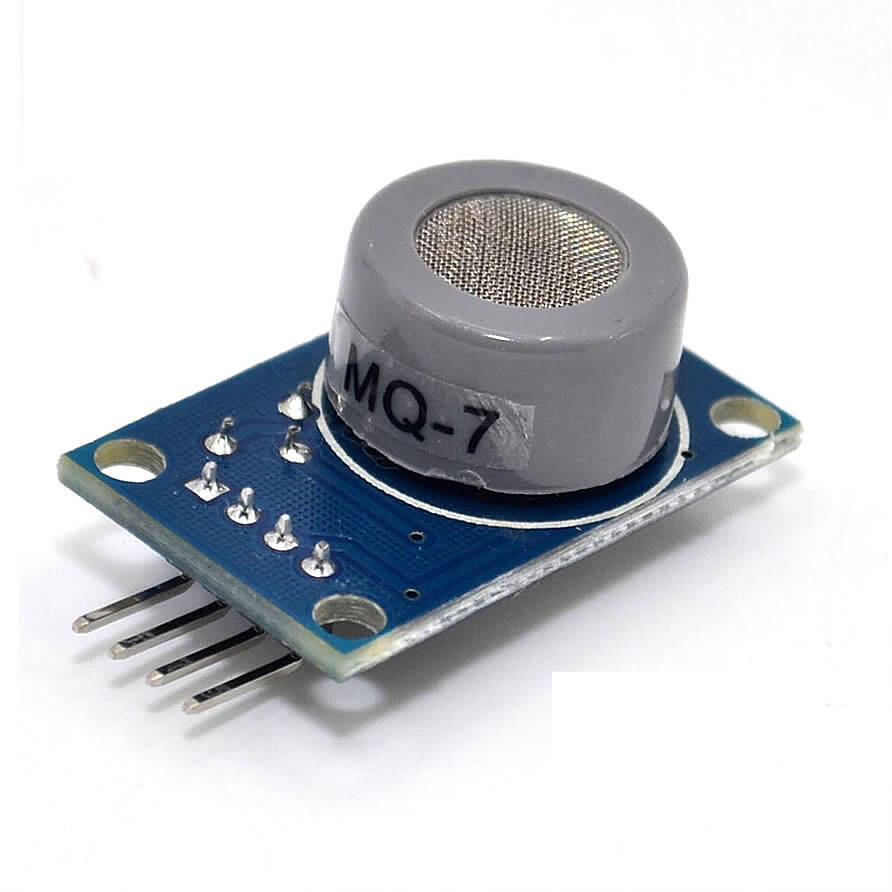

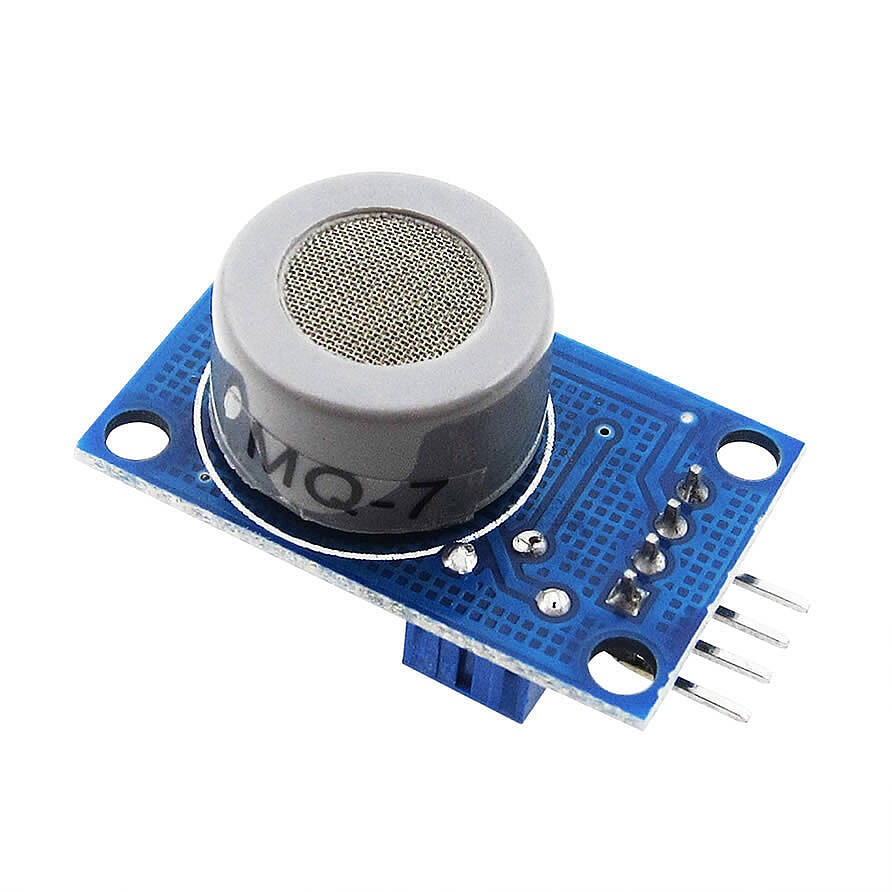

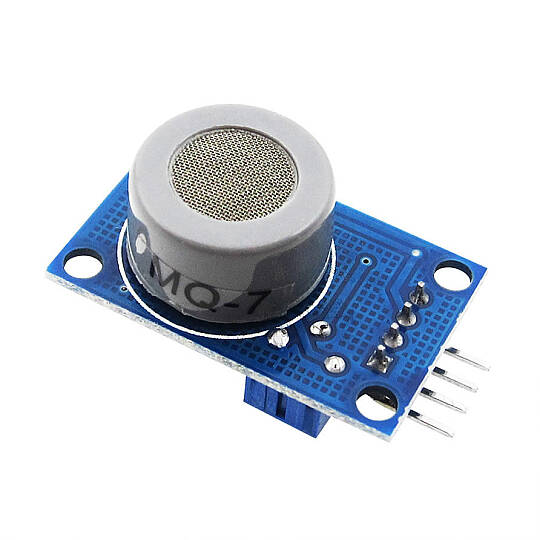

MQ-7 Karbonmonoksit (CO) Gaz Sensör Kartı – Teknik Bilgi
MQ-7 Karbonmonoksit (CO) Gaz Sensör Modülü, ortamdaki karbonmonoksit gazını algılamak için kullanılan yarı iletken gaz sensörüdür. Özellikle Arduino ve diğer mikrodenetleyici tabanlı projelerde CO gazı algılama, gaz kaçağı izleme ve alarm uygulamaları için kullanılabilir.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Sensör Modeli | MQ-7 |
| Algılanan Gaz | Karbonmonoksit (CO) |
| Sensör Tipi | Yarı iletken gaz sensörü |
| Hassas Malzeme | SnO₂ (Kalay dioksit) |
| Modül Besleme Gerilimi | 5V DC |
| Çıkış | Analog (AO) + Dijital (DO) |
| Dijital Karşılaştırıcı | LM393 |
| Hassasiyet Ayarı | Trimpot ile ayarlanabilir |
| Bağlantı | VCC, GND, AO, DO |
| Ana Kullanım | CO gazı algılama |
| Kontrol Kartları | Arduino, mikrodenetleyiciler ve benzeri platformlar |
| Sensör Isıtıcısı | Çift seviyeli ısıtma gerektirir |
Pin Yapısı
- VCC: 5V DC besleme
- GND: Toprak
- AO: Gaz yoğunluğuna bağlı analog çıkış
- DO: Ayarlanan eşik değerine göre dijital çıkış
Çalışma Prensibi
MQ-7 sensörü, karbonmonoksit gazının sensör içerisindeki algılama malzemesiyle etkileşimi sonucunda sensör direncindeki değişimi ölçer. Bu değişim modül üzerindeki devre tarafından analog çıkışa aktarılır. Dijital çıkış ise trimpot ile belirlenen eşik seviyesine göre aktif hale gelir.
MQ-7'nin önemli bir özelliği, doğru ölçüm için ısıtıcının farklı sıcaklık seviyelerinde çevrimsel olarak çalıştırılması gerekliliğidir. Bu nedenle yalnızca modüle 5V vermek, hassas ve kalibre edilmiş CO ppm ölçümü için yeterli değildir.
Kullanım Alanları
- Karbonmonoksit gazı algılama
- Gaz alarm projeleri
- Arduino ve elektronik projeleri
- Akıllı ev uygulamaları
- IoT tabanlı gaz izleme sistemleri
- Eğitim ve robotik projeleri
- Ortam güvenliği prototipleri
- Motor egzoz gazı izleme çalışmaları
⚠️ Önemli Güvenlik Notu
MQ-7 modülü tek başına can güvenliği amaçlı profesyonel karbonmonoksit alarm cihazı olarak kullanılmamalıdır. Kesin CO ppm ölçümü için uygun ısıtma çevrimi, kalibrasyon ve ölçüm devresi gerekir. Ev veya işyerlerinde güvenlik amacıyla kullanılacaksa sertifikalı bir CO alarm cihazı tercih edilmelidir.
