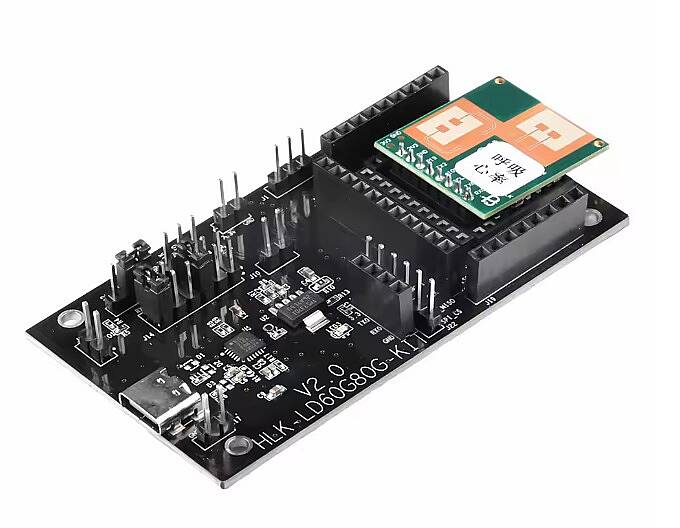

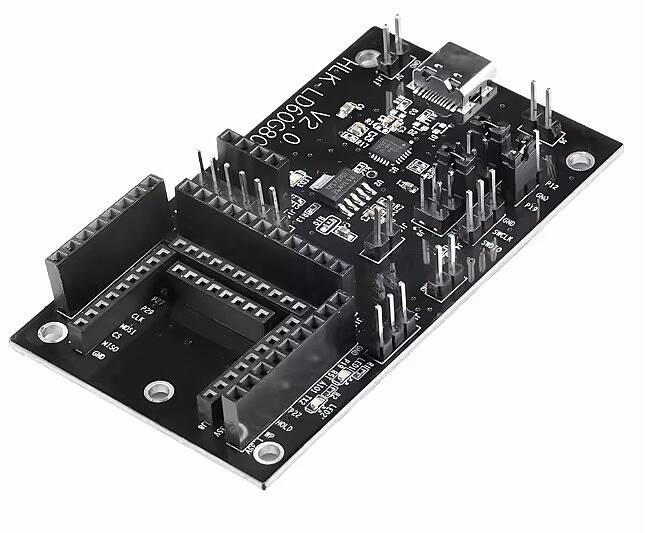

HLK-LD6002 60GHz Milimetre Dalga Radar Sensörü – Solunum ve Kalp Atışı Algılama Test Kiti

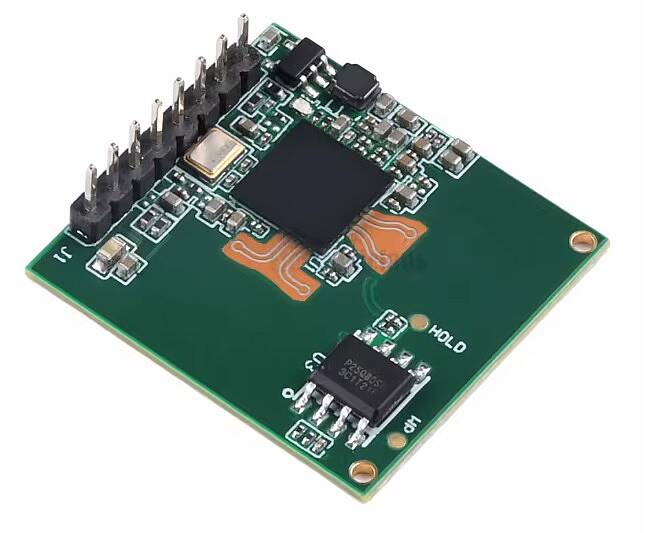

Hi-Link HLK-LD6002 60GHz Solunum ve Kalp Atışı Radar Sensörü
Ürün Açıklaması
Hi-Link HLK-LD6002, 60GHz FMCW milimetre dalga radar teknolojisi kullanan, insan vücuduna temas etmeden solunum ve kalp atışı algılaması yapabilen radar sensör modülüdür. Radar sinyal işleme birimi ve dahili ARM Cortex-M3 işlemcisi sayesinde tek kişinin gerçek zamanlı solunum ve kalp atışı verilerini algılayabilir.
Modül; sağlık teknolojileri prototipleri, akıllı ev sistemleri, yaşlı bakım uygulamaları, uyku ve yaşam takibi projeleri, IoT uygulamaları ve gömülü sistemlerde kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Hi-Link |
| Model | HLK-LD6002 |
| Sensör Tipi | 60GHz Milimetre Dalga Radar |
| Radar Teknolojisi | FMCW |
| Çalışma Frekansı | 58 – 62 GHz |
| RF Sistem | 57 – 64 GHz |
| Anten Yapısı | 2T2R |
| Anten Kazancı | 4 dBi |
| İletim Gücü / EIRP | 12 dBm |
| Solunum Algılama Mesafesi | 0,4 – 1,5 m |
| Solunum Ölçüm Aralığı | 9 – 48 BPM |
| Solunum Ölçüm Doğruluğu | %90 Tipik |
| Kalp Atışı Ölçüm Aralığı | 60 – 150 BPM |
| Kalp Atışı Ölçüm Doğruluğu | %90 Tipik |
| Maksimum Kişi Sayısı | 1 kişi |
| Yatay Algılama Açısı | ±60° |
| Dikey Algılama Açısı | ±60° |
| Algılama Başlangıç Süresi | Yaklaşık 1 dakika |
| Veri Yenileme Süresi | 50 ms |
| Besleme Gerilimi | 3,1 – 3,5 V |
| Tipik Besleme Gerilimi | 3,3 V |
| Maksimum Çalışma Akımı | ≤600 mA |
| Önerilen Güç Kaynağı | ≥1 A |
| Haberleşme | UART |
| UART Lojik Seviyesi | 3,3 V |
| Varsayılan Baud Rate | 1.382.400 bps |
| Çalışma Sıcaklığı | -20°C ~ +85°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Modül Boyutu | Yaklaşık 25 × 23 mm |
| İşlemci | ARM Cortex-M3 |
| Flash Bellek | 1 MB |
Teknik değerler üreticinin güncel ürün sayfası ve datasheet'inden alınmıştır.
Öne Çıkan Özellikler
- 60GHz FMCW radar teknolojisi
- İnsan vücuduna temas etmeden algılama
- Solunum ve kalp atışı ölçümü
- 0,4–1,5 metre algılama mesafesi
- Gerçek zamanlı veri çıkışı
- UART haberleşme
- 3,3V lojik seviye
- Dahili radar sinyal işleme
- ARM Cortex-M3 işlemci
- GUI yazılımı ile verilerin görüntülenebilmesi
- OTA firmware güncelleme desteği
- Küçük ve kompakt tasarım
- Sıcaklık, nem, ışık, toz ve hava akışından etkilenmeyecek şekilde tasarlanmıştır.
Kullanım Alanları
- Sağlık teknolojileri prototipleri
- Solunum izleme sistemleri
- Kalp atışı izleme projeleri
- Akıllı ev sistemleri
- Yaşlı bakım sistemleri
- Uyku izleme projeleri
- IoT uygulamaları
- Gömülü sistemler
- Mikrodenetleyici projeleri
- Araştırma ve geliştirme uygulamaları
Önemli Kullanım Notu
HLK-LD6002 bir tıbbi teşhis veya tedavi cihazı değildir. Üreticinin verdiği solunum ve kalp atışı ölçüm özellikleri elektronik algılama/izleme uygulamalarına yöneliktir. Klinik veya tıbbi teşhis amacıyla kullanılacak sistemlerde ayrıca gerekli doğrulama, sertifikasyon ve mevzuat şartları değerlendirilmelidir.
