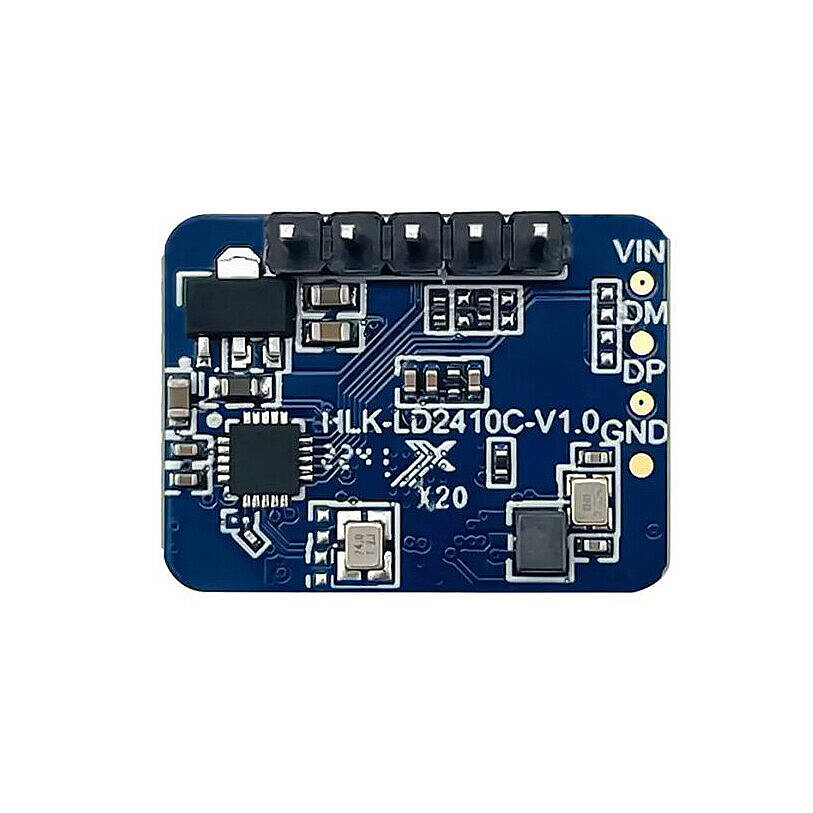

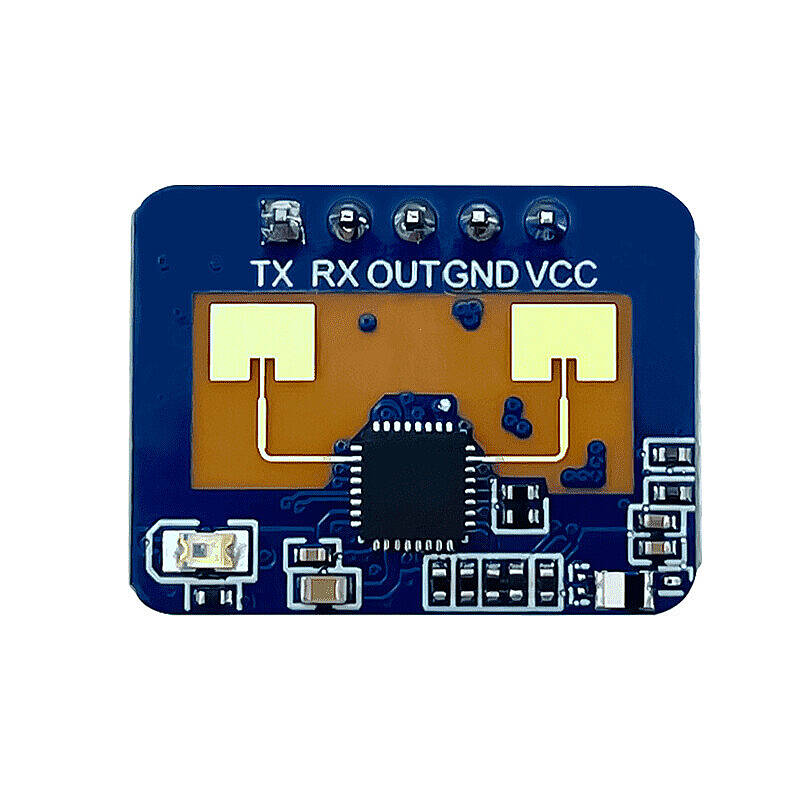

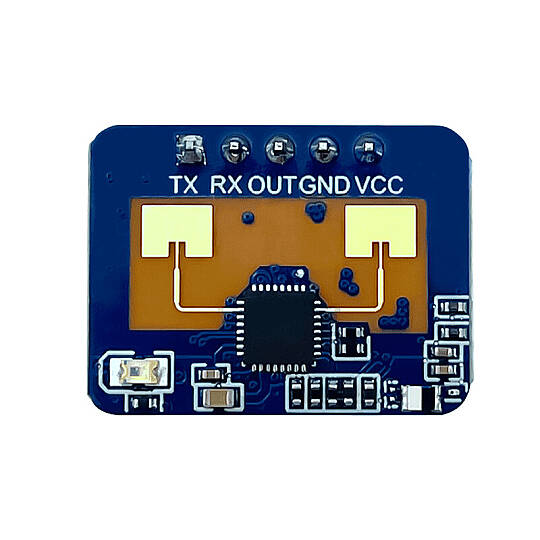

Hi-Link HLK-LD2410C 24GHz Radar Hareket ve İnsan Varlığı Algılama Sensörü
Ürün Açıklaması
HLK-LD2410C, 24GHz FMCW milimetre dalga radar teknolojisi kullanan yüksek hassasiyetli bir insan varlığı ve hareket algılama sensör modülüdür. Hareket eden kişilerin yanı sıra hareketsiz duran, oturan veya küçük hareketler yapan kişileri de algılayabilir.
Modül, algılama mesafesinin ve farklı bölgelerdeki hassasiyet seviyelerinin ayarlanmasına olanak sağlar. UART ve GPIO çıkışları sayesinde Arduino, ESP32, STM32 ve çeşitli mikrodenetleyici sistemlerine kolayca entegre edilebilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Hi-Link |
| Model | HLK-LD2410C |
| Sensör Tipi | 24GHz Milimetre Dalga Radar |
| Radar Teknolojisi | FMCW |
| Çalışma Frekansı | 24 – 24,25 GHz |
| Algılama Mesafesi | 0,75 – 6 m, ayarlanabilir |
| Algılama Açısı | ±60° |
| Mesafe Çözünürlüğü | 0,75 m |
| Tarama Bant Genişliği | 250 MHz |
| Besleme Gerilimi | 5 V |
| Ortalama Çalışma Akımı | Yaklaşık 79 mA |
| UART Lojik Seviyesi | 3,3 V |
| GPIO Lojik Seviyesi | 3,3 V |
| Haberleşme | UART |
| Çıkış | UART / GPIO |
| Algılama | İnsan varlığı, hareket ve mikro hareket |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Modül Boyutu | Yaklaşık 16 × 22 mm |
| Montaj | Duvar veya tavan montajına uygun |
Üreticinin farklı teknik sayfalarında modül boyutu ve bazı ürün detayları revizyona göre farklı gösterilebildiğinden, satışını yaptığın fiziksel revizyon için üretici datasheet'indeki değerleri esas almak en doğrusu olur. Güncel Hi-Link ürün sayfasında LD2410C için 0,75–6 m algılama, ±60° açı, 5 V besleme ve yaklaşık 79 mA akım belirtiliyor.
Öne Çıkan Özellikler
- 24GHz FMCW radar teknolojisi
- İnsan varlığı algılama
- Hareketli ve hareketsiz insanları algılama
- Mikro hareketleri algılama
- 0,75–6 metre ayarlanabilir algılama mesafesi
- ±60° geniş algılama açısı
- Algılama bölgelerinin ayrı ayrı ayarlanabilmesi
- Hassasiyet seviyelerinin ayarlanabilmesi

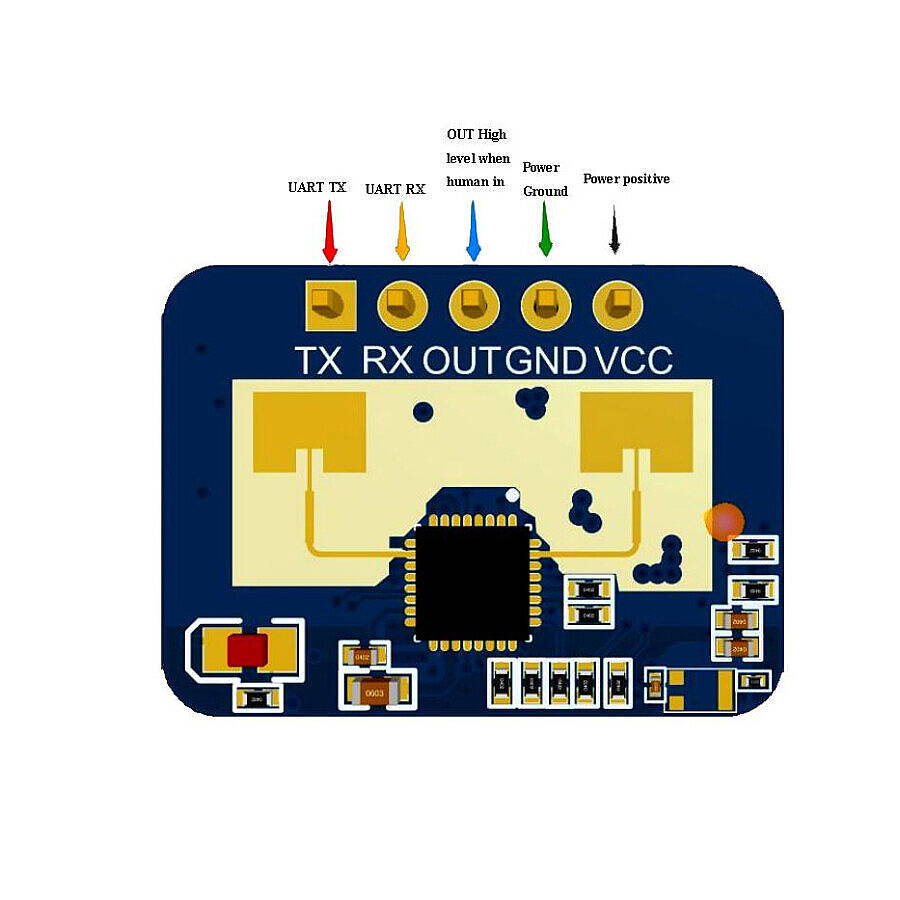

- UART ve GPIO çıkışı
- Görsel yapılandırma ve ayar yazılımı
- Kompakt tasarım
- Duvar ve tavan montajına uygun yapı
- Arduino ve diğer mikrodenetleyicilerle kullanılabilme
Kullanım Alanları
- Akıllı ev sistemleri
- Otomatik aydınlatma
- İnsan varlığı algılama
- Güvenlik sistemleri
- Akıllı ofis uygulamaları
- Klima ve havalandırma otomasyonu
- Enerji tasarrufu sistemleri
- IoT projeleri
- Arduino / ESP32 / STM32 projeleri
- Oda doluluk algılama
- Akıllı cihaz ve otomasyon sistemleri
