DC-266B-4 Type-C Şase Dişi 16 Pin – Teknik Bilgi

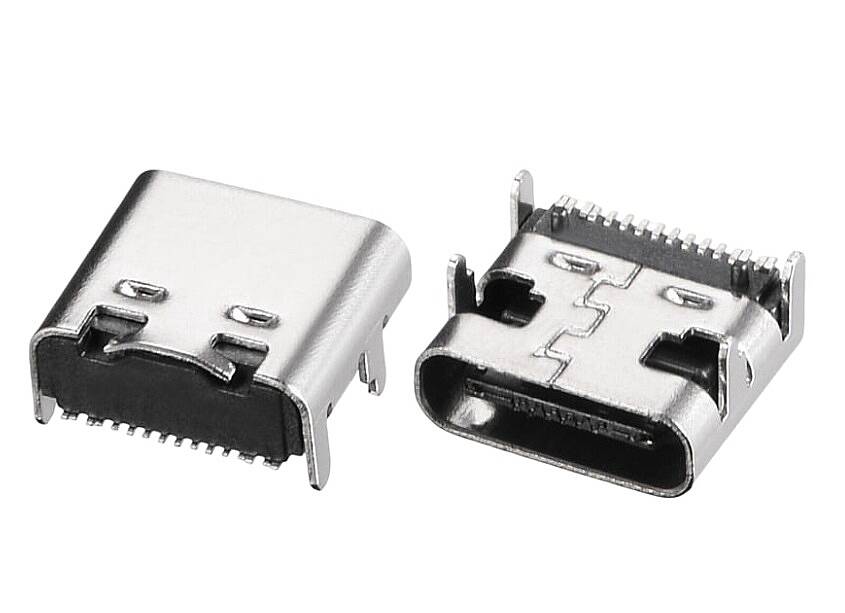

DC-266B-4 Type-C Şase Dişi 16 Pin, elektronik devrelerde USB Type-C bağlantı noktası oluşturmak için kullanılan 16 pinli dişi PCB konnektördür. Kompakt yapısı sayesinde şarj, güç ve veri bağlantısı gerektiren PCB tasarımlarında kullanılabilir. Ürün, piyasada IC-266B-4 koduyla da listelenmektedir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | USB Type-C Dişi Şase Konnektör |
| Model | DC-266B-4 / IC-266B-4 |
| Konnektör Tipi | USB Type-C |
| Pin Sayısı | 16 Pin |
| Cinsiyet | Dişi |
| Montaj Tipi | PCB / SMD |
| Yapı | Yatay Type-C Soket |
| Akım Kapasitesi | 5A'ya kadar* |
| Gerilim | 20V DC'ye kadar* |
| Kontak Yapısı | USB Type-C standart pin düzeni |
| Gövde | Termoplastik |
| Metal Kasa | Paslanmaz çelik |
| Çalışma Sıcaklığı | Yaklaşık -25°C ~ +85°C* |
| Takma/Çıkarma Ömrü | Yaklaşık 10.000 çevrim* |
| Kullanım | PCB, şarj ve veri bağlantıları |
* Elektriksel değerler aynı tipteki 16 pin Type-C konnektörlerin üretici varyantlarına göre değişebilir; bu nedenle seri üretim tasarımlarında ürünün kendi datasheet'i esas alınmalıdır. 16 pinli Type-C SMD modellerinde 5A/20V gibi değerler ve 10.000 çevrim dayanım spesifikasyonları yaygın olarak görülmektedir.
Özellikler
- 16 pinli USB Type-C dişi soket
- PCB üzerine montaja uygundur.
- Ters çevrilerek takılabilen USB Type-C bağlantısını destekler.
- Kompakt elektronik cihazlarda kullanım için uygundur.
- Güç/şarj ve veri bağlantısı uygulamalarında kullanılabilir.
- SMD montajlı PCB tasarımlarına uygundur.
- Paslanmaz metal dış gövde mekanik dayanıklılığa katkı sağlar.
Kullanım Alanları
- Arduino ve mikrodenetleyici kartları
- Güç ve şarj modülleri
- Powerbank ve batarya uygulamaları
- IoT cihazları
- Geliştirme kartları
- Taşınabilir elektronik cihazlar
- USB Type-C dönüştürücü ve adaptör kartları
- Özel PCB tasarımları
