DB-202 Tact Switch 12×12 mm – Teknik Bilgiler
Ürün Tipi: Tact Switch / Anlık Buton
Model: DB-202
Gövde Ölçüsü: 12 × 12 mm
Montaj Tipi: PCB Üzerine / THT
Pin Sayısı: 4 Pin
Kontak Yapısı: SPST-NO
Çalışma Tipi: Anlık (Momentary)
Buton Tipi: Tactile / Dokunsal
Çalışma Yönü: Üstten Basmalı (Top Push)
Gövde Malzemesi: Plastik
Terminal Malzemesi: Metal
Gövde Rengi: Siyah
PCB Montajı: Delikli montaj (THT)
Yapı: Kompakt, mekanik ve dokunsal geri bildirimli
Yükseklik Seçenekleri
- 0,8 mm
- 1 mm
- 2 mm
- 3 mm
- 4 mm
- 5 mm
- 6 mm
- 7 mm
- 8 mm
- 9 mm
- 10 mm
Not: Buradaki yükseklik, PCB yüzeyinden butonun üst noktasına kadar olan toplam ürün yüksekliğini ifade eder. 12×12 mm tact switch ailesinde farklı toplam yükseklik seçenekleri üretilebilmektedir.
Elektriksel Özellikler
Nominal Gerilim: 12 V DC
Nominal Akım: 50 mA
Kontak Direnci: ≤100 mΩ
Kontak Tipi: Normalde Açık (NO)
Çalışma: Butona basıldığında kontak kapanır, bırakıldığında tekrar açılır.
Mekanik Özellikler
Strok Mesafesi: Yaklaşık 0,25 mm
Çalışma Kuvveti: Ürün varyantına bağlı
Elektriksel Ömür: Üretici varyantına bağlı
Çalışma Sıcaklığı: Üretici varyantına bağlı
12×12 mm ticari modellerde 0,25 mm strok ve farklı çalışma kuvvetleriyle (ör. 160 gf veya 260 gf) varyantlar bulunabiliyor; bu nedenle DB-202 için elindeki üretici datasheet'i yoksa tek bir kuvvet/ömür değeri vermemek daha güvenli.
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- Elektronik devreler
- Kontrol kartları
- Endüstriyel kontrol panelleri
- Güç ve kontrol cihazları
- Ölçüm cihazları
- Hobi elektroniği
- Prototipleme uygulamaları
- Kullanıcı giriş ve kontrol panelleri
Ürün Açıklaması

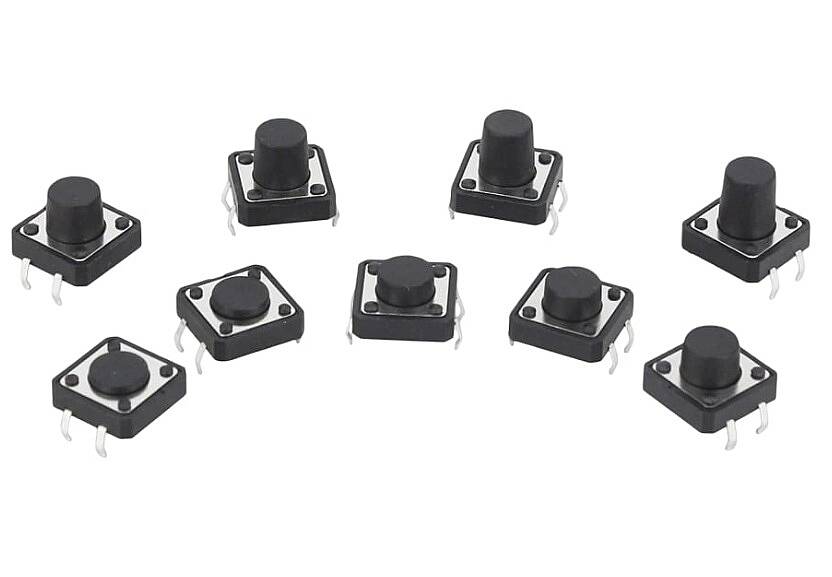

DB-202 12×12 mm Tact Switch, elektronik devrelerde kullanıcı girişi ve kontrol amacıyla kullanılan, üstten basmalı anlık butondur. 4 pinli THT montaj yapısı sayesinde delikli PCB'lere kolayca monte edilebilir. Farklı yükseklik seçenekleri sayesinde çeşitli elektronik cihaz, kontrol paneli ve PCB tasarımlarında kullanılabilir.
