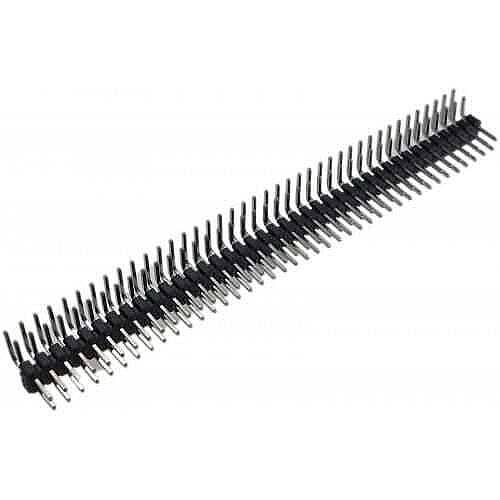

2x40 Erkek Header 80 Pin 90 Derece

2x40 Erkek Header 80 Pin 90 Derece – Teknik Bilgi

2x40 Erkek Header 80 Pin 90 Derece, elektronik devrelerde PCB ile PCB, modül veya kablo bağlantısı oluşturmak için kullanılan 80 pinli, çift sıralı ve 90° açılı erkek pin header konnektördür. Standart 2.54 mm pin aralığı sayesinde çeşitli elektronik kart ve modüllerde kullanılabilir.

Teknik Özellikler

Boyut Bilgileri

• Pin dizilimi: 2 × 40
• Toplam pin: 80
• Pin aralığı: 2.54 mm
• Sıra aralığı: 2.54 mm
• 40 pinlik sıra uzunluğu: Yaklaşık 99.06 mm
• Pin yönü: PCB'ye göre 90° yatay

Ürün Özellikleri

• 80 pinli çift sıralı yapıdadır.
• 90 derece açılı pinler sayesinde kart kenarından yatay bağlantı yapılmasına olanak sağlar.
• Standart 2.54 mm (0.1") bağlantı aralığına sahiptir.
• PCB üzerine THT (Through-Hole) yöntemiyle monte edilir.
• Lehimleme ile kalıcı ve sağlam bağlantı sağlar.
• Gerektiğinde uygun ekipmanla daha kısa parçalara ayrılarak kullanılabilir.
• Dişi header, soket ve çeşitli PCB bağlantı elemanlarıyla birlikte kullanılabilir.

Kullanım Alanları

• PCB–PCB bağlantıları
• Geliştirme kartları
• Mikrodenetleyici projeleri
• Arduino ve elektronik modüller
• Endüstriyel kontrol kartları
• LCD ve ekran bağlantıları
• Prototipleme uygulamaları
• Çoklu sinyal ve güç bağlantıları
