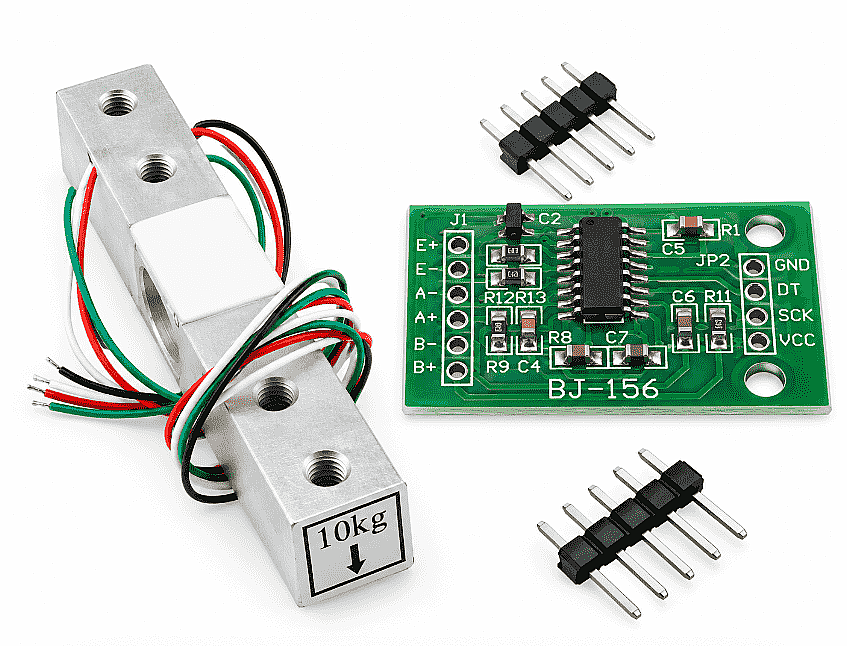

10kg Yük Hücresi + HX711 Modül Ağırlık Takımı – Teknik Bilgi
10kg Yük Hücresi + HX711 Modül Ağırlık Takımı, ağırlık ve kuvvet ölçümü için kullanılan bir load cell ve yüksek hassasiyetli ADC modülünden oluşan ölçüm setidir. Yük hücresinden alınan çok düşük seviyeli analog sinyal, HX711 24-bit ADC tarafından yükseltilerek dijital veriye dönüştürülür. Arduino, ESP32, STM32 ve Raspberry Pi gibi geliştirme platformlarıyla kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Yük Hücresi + HX711 Ağırlık Sensörü Seti |
| Maksimum Ölçüm Kapasitesi | 10 kg |
| Yük Hücresi Tipi | Load Cell / Strain Gauge |
| ADC Modülü | HX711 |
| ADC Çözünürlüğü | 24 Bit |
| HX711 Kanal | 2 Diferansiyel Giriş |
| HX711 Kazanç | 32 / 64 / 128 |
| Besleme Gerilimi | 2.6 – 5.5 V DC |
| Haberleşme | 2 telli seri arayüz |
| Çıkış | Dijital |
| Yük Hücresi Malzemesi | Alüminyum alaşım |
| Kullanım | Ağırlık / Kuvvet ölçümü |
| Montaj | Vidalı / Mekanik montaj |
Çalışma Prensibi
Yük hücresinin üzerine uygulanan ağırlık, içerisindeki strain gauge elemanlarının direnç değişimine neden olur. Bu değişim Wheatstone köprüsü üzerinden çok küçük bir elektriksel sinyal oluşturur.
HX711 modülü bu sinyali:
Yük → Strain Gauge → Wheatstone Köprüsü → HX711 → Dijital Veri
şeklinde işleyerek mikrodenetleyiciye aktarır.
HX711 Özellikleri
HX711, özellikle tartı ve ağırlık ölçüm sistemleri için tasarlanmış 24-bit hassas analog-dijital dönüştürücü entegresidir.
- 24-bit ADC çözünürlüğü
- Düşük gürültülü yapı
- Dahili programlanabilir kazanç
- 32 / 64 / 128 kazanç seçenekleri
- İki diferansiyel giriş kanalı
- Mikrodenetleyicilerle kolay bağlantı
- Düşük güç tüketimi
Kullanım Alanları
- Elektronik tartılar
- Mutfak tartıları
- Paket ve koli tartım sistemleri
- Endüstriyel ağırlık ölçümü
- Arduino ağırlık ölçüm projeleri
- ESP32 tabanlı tartı sistemleri
- Doluluk ve yük kontrolü
- Robotik kuvvet ölçümü
- Hobi ve prototipleme uygulamaları
Arduino ile Kullanım
HX711 modülünün yaygın bağlantısı:
| HX711 | Arduino |
|---|---|
| VCC | 5V |
| GND | GND |
| DT / DOUT | Dijital Pin |
| SCK / CLK | Dijital Pin |
Yük hücresinin kabloları ise HX711 üzerindeki E+, E-, A+, A- terminallerine bağlanır. Kablo renkleri yük hücresi modeline göre değişebileceğinden bağlantı öncesinde ilgili sensörün bağlantı şeması kontrol edilmelidir.
