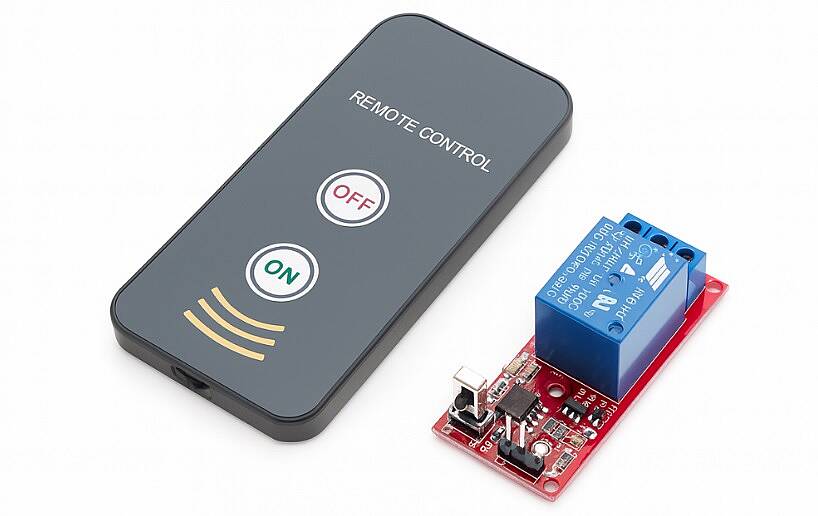

1 Kanal IR Kumandalı Röle Kartı – 5V (ON/OFF) Teknik Bilgi
1 Kanal IR Kumandalı Röle Kartı – 5V, kızılötesi (IR) uzaktan kumanda üzerinden tek bir elektriksel yükün ON/OFF kontrolünü sağlayan kompakt röle modülüdür. 5V DC besleme ile çalışır ve aydınlatma, fan, motor, pompa ve çeşitli elektronik cihazların uzaktan kontrol edilmesinde kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | 1 Kanal IR Kumandalı Röle Kartı |
| Kanal Sayısı | 1 Kanal |
| Besleme Gerilimi | 5V DC |
| Kontrol Yöntemi | Kızılötesi (IR) Kumanda |
| Çalışma Modu | ON / OFF |
| Röle Bobin Gerilimi | 5V DC |
| Röle Kontakları | COM / NO / NC |
| Çıkış Tipi | Kuru kontak |
| IR Alıcı | Entegre IR alıcı sensör |
| Durum Göstergesi | LED |
| Montaj Tipi | PCB / THT |
| Kontrol Mesafesi | Ortama ve kumandaya bağlı |
| Mikrodenetleyici Gereksinimi | Gerekmez |
Röle Kontakları
Kart üzerindeki röle üç temel kontak üzerinden kullanılabilir:
- COM: Ortak kontak
- NO (Normally Open): Normalde açık kontak
- NC (Normally Closed): Normalde kapalı kontak
Bu yapı sayesinde yükün röle aktif olduğunda veya pasif olduğunda çalışması sağlanabilir.
Çalışma Prensibi
IR kumandadan gönderilen sinyal, kart üzerindeki kızılötesi alıcı tarafından algılanır. Kumandadaki ilgili tuşa basıldığında rölenin durumu değiştirilir.
ON → Röle aktif → Bağlı yük çalışır
OFF → Röle pasif → Bağlı yük kapanır
Kart üzerindeki LED gösterge, rölenin çalışma durumunun takip edilmesini kolaylaştırır.
Kullanım Alanları
- LED ve aydınlatma kontrolü
- Fan kontrolü
- DC motor kontrolü
- Pompa kontrolü
- Elektronik cihazların uzaktan açılıp kapatılması
- Ev otomasyonu
- Arduino ve ESP32 projeleri
- Robotik uygulamalar
- Hobi ve prototipleme projeleri
- Uzaktan kumandalı otomasyon sistemleri
Öne Çıkan Özellikler
- Tek kanallı röle çıkışı
- 5V DC çalışma gerilimi
- IR kumanda ile kablosuz kontrol
- ON/OFF kontrolü
- COM, NO ve NC röle kontakları
- Entegre IR alıcı
- LED durum göstergesi
- Kompakt PCB tasarımı
- Mikrodenetleyici olmadan kullanılabilme
